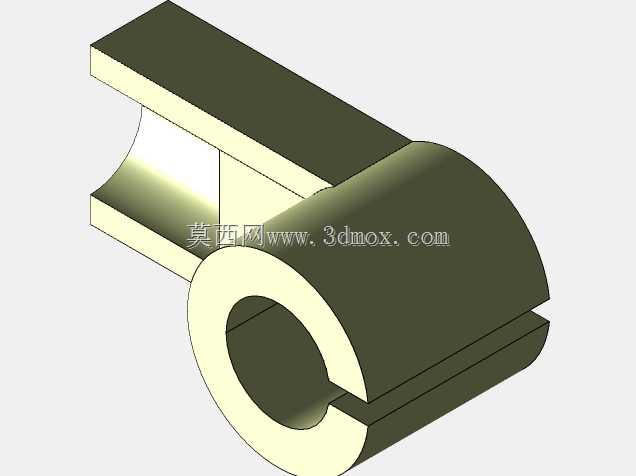

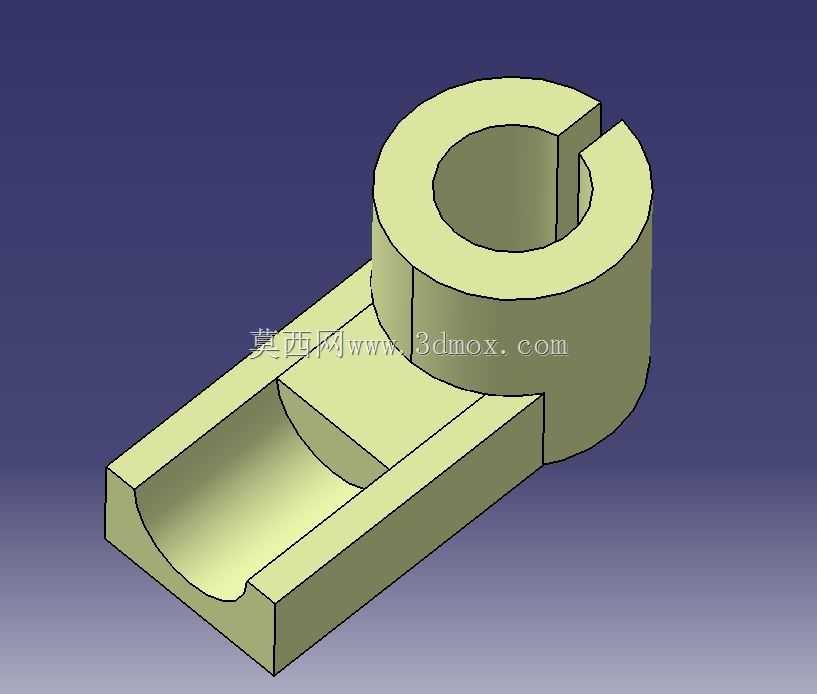

带开口环槽的曲面连接支座结构设计

该结构件属于通用机械领域的连接支撑类零部件，主要应用于中小型传动设备、工装夹具以及轻工自动化生产线的工位定位场景，可作为轴类零件的侧向支撑载体，同时承接相邻构件的安装定位需求，在需要兼顾轴件抱紧固定与平面构件承托的装配场景中能够发挥核心连接作用，替代传统分体式的轴座加承托板组合结构，减少装配环节的零件数量与累计误差。从功能特性来看，该构件上部的开口环形结构可通过开口处的锁紧形变抱紧穿入环内的圆柱轴件，无需额外加装轴套即可实现轴件的周向限位与径向支撑，开口的预留间隙可适配一定公差范围内的轴径尺寸，降低轴件加工的精度要求；下部延伸的槽型结构带有内凹圆弧曲面，可与对应外形的杆件或滑块形成滑动配合面，槽体两侧的立边能够限制配合件的侧向位移，避免运动过程中出现脱轨或偏斜问题，环形结构与槽体部分采用一体化过渡连接，不存在分体装配的连接缝隙，整体受力传递更加均匀，可承受中等强度的径向载荷与侧向冲击力。在设计思路上，该构件采用曲面一体化成型逻辑，摒弃了传统方块拼接式的零件设计思路，上部环形结构与下部槽体的衔接处采用顺滑曲面过渡，避免直角衔接带来的应力集中问题，有效提升零件的抗疲劳强度；内凹的圆弧槽面与环形结构的内孔采用同轴度公差约束，保证装配后轴件与槽内配合件的位置精度满足运动需求，开口处的端面预留了锁紧件的安装平面，可直接加装锁紧螺栓实现环体的收缩抱紧，无需额外加工锁紧凸台，进一步简化零件的加工工序。从安装边界来看，该构件整体外形紧凑，环形部分的外径与槽体的宽度比例经过优化，可适配安装空间较为局促的工位场景，槽体底部为平整安装面，可直接通过螺栓固定在设备基板或型材架上，安装时无需额外设计转接底座，环形结构的轴向高度与槽体的延伸长度形成合理的力臂比例，在承受轴件载荷时不会出现悬臂翘曲问题，整体结构的壁厚均匀，既满足结构强度要求，也适配注塑、铣削、3D打印等多种加工工艺的成型要求，可根据实际使用场景选择金属或工程塑料材质进行加工，适配不同载荷等级的使用需求。
