HC-SR501人体感应模块顶棚配套套管

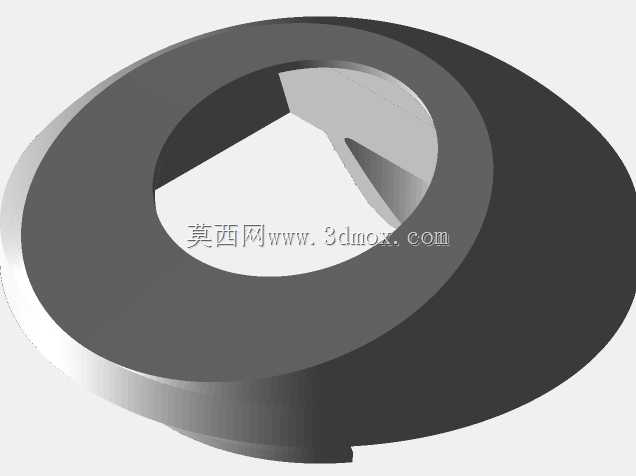

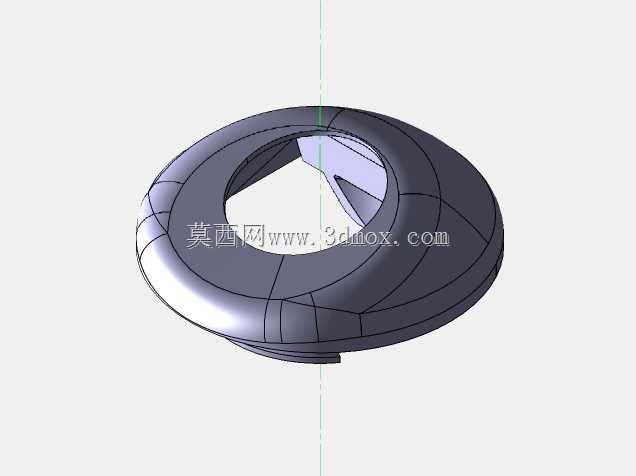

这款套管是专为HC-SR501热释电人体红外感应模块设计的顶棚安装配套构件，主要应用在室内智能照明、安防感应、智能家居触发系统的顶棚嵌入式安装场景中，适配吊顶开孔后的模块固定需求，解决感应模块在石膏板、铝扣板等吊顶材质上安装时的定位偏移、外露缝隙、贴合度不足的问题。在实际使用场景中，当HC-SR501模块需要嵌入顶棚安装实现人体存在感应触发时，该套管作为模块与吊顶开孔之间的衔接构件，一方面能够填补模块与开孔之间的装配间隙，避免吊顶内部的灰尘、飞虫落入感应区域干扰探测精度，另一方面能够对模块的感应角度形成规整的边界约束，减少侧向杂散光线、非目标区域热源带来的误触发问题，提升感应模块的工作稳定性。从功能特性来看，该套管采用环形偏心内孔结构，并非规则的同轴圆环设计，内孔的切边结构刚好匹配HC-SR501模块的透镜外轮廓，能够让模块的菲涅尔透镜精准对准探测区域，不会因为套管的遮挡缩减感应范围；外轮廓采用带锥度的环形设计，安装时能够顺着吊顶开孔滑入，锥面结构可以适配一定范围内的开孔尺寸误差，降低现场安装的开孔精度要求，同时外沿的宽边结构能够卡在吊顶外表面，避免套管整体落入吊顶内部，实现免螺丝的卡接固定。从设计思路上，这款套管完全围绕HC-SR501模块的实际安装痛点展开，没有多余的冗余结构，整体采用薄壁设计，在保证结构强度的前提下尽可能缩减自身厚度，不会让模块突出顶棚表面过多，保证顶棚安装后的视觉整体性；内孔的异形轮廓完全贴合模块透镜的外形，装配后模块不会在套管内发生转动，保证感应角度始终对准预设的探测区域，避免长期使用后模块偏转导致的探测盲区。在安装边界与尺寸适配方面，该套管的外沿最大直径适配常规的感应模块顶棚开孔尺寸，套管的轴向长度适配常规家装、公装吊顶的板材厚度，安装时不需要额外的固定配件，只需要将套管卡入开好的顶棚开孔，再将HC-SR501模块推入套管内孔即可完成装配，大幅降低现场施工的难度，同时后期维护更换模块时也可以直接拔出模块，不需要拆卸套管，提升后期维护的便捷性。在实际工程应用中，这款套管能够让HC-SR501模块的顶棚安装更加规整，避免模块直接塞在吊顶开孔内出现的歪斜、脱落、缝隙过大等问题，同时能够对模块形成一定的防护，减少吊顶内部潮气、灰尘对模块电路的影响，延长感应模块的使用寿命，适配走廊、楼道、卫生间、办公室等多种需要顶棚安装人体感应装置的场景。
