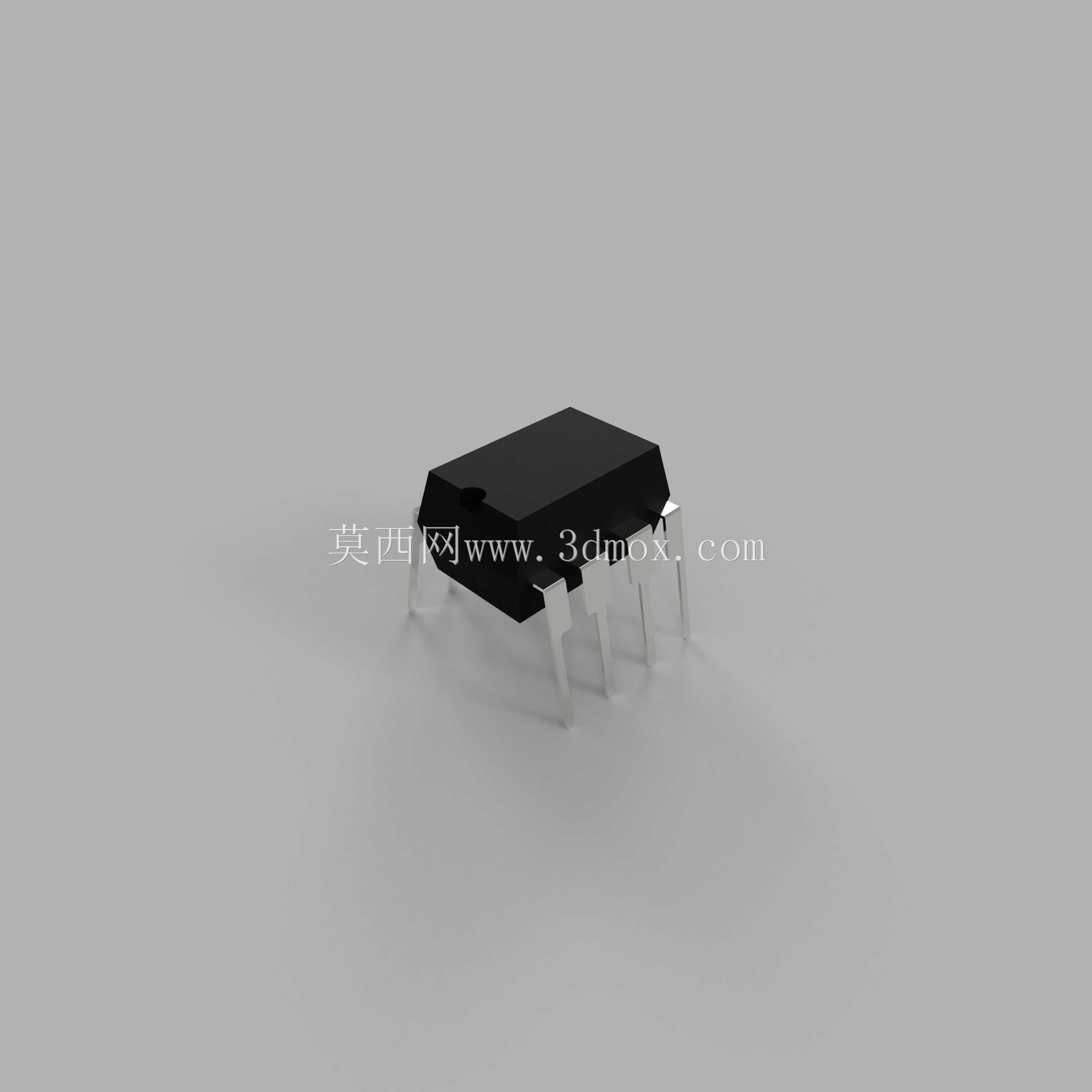

直插式NE555定时器集成电路封装结构

这款直插式封装的时基集成电路，是电子电路设计领域应用极为广泛的基础功能器件，可覆盖从消费类小家电控制、工业自动化信号发生、教学实验电路搭建到电源时序管控等多类场景，是电子工程师开展模拟电路、数模混合电路设计时最常选用的通用时序功能芯片之一。在实际电路应用中，该器件可通过外接少量阻容元件，灵活配置为单稳态触发器、多谐振荡器、施密特触发器三类核心工作模式，实现精准延时、脉冲宽度调制、脉冲信号生成、电平阈值检测、LED灯光闪烁控制、继电器延时通断、电机转速调节等实用功能，凭借稳定的工作特性与宽泛的电压适配范围，在各类对时序控制精度有基础要求的电路方案中承担核心功能角色。从设计思路来看，该模型完整还原了直插DIP-8封装的真实结构特征，黑色环氧塑封主体采用工业级芯片标准的长方体造型，边角做了微小圆弧过渡处理，既还原了量产塑封工艺的成型特征，也避免了尖锐棱角在装配过程中剐蹭周边电路走线；八根金属引脚沿封装本体两侧对称排布，每根引脚的间距严格遵循行业通用的2.54mm标准间距规范，引脚的截面尺寸、伸出长度、弯折角度都完全匹配量产直插芯片的实际参数，能够直接适配标准面包板、通用洞洞板以及量产PCB的对应焊盘尺寸，在开展三维PCB布局设计、电路装配干涉检查、教学演示模型搭建时，可直接调用该模型完成空间排布验证，提前规避引脚与周边元件干涉、封装高度超出壳体安装空间等常见设计问题。在安装边界层面，该模型还原的塑封本体宽度、厚度、本体高度都符合DIP-8封装的通用尺寸规范，引脚伸出本体的长度预留了足够的波峰焊、手工焊接吃锡空间，安装时仅需在PCB上对应位置预留标准间距的焊盘，在塑封本体周边预留不小于1mm的装配间隙，即可顺利完成插件焊接作业，不会出现引脚错位、本体与周边电容电阻等元件磕碰的问题。模型同时还原了芯片表面的平整塑封质感与金属引脚的金属光泽特征，在开展产品三维渲染、电路原理演示动画制作时，可直接赋予对应材质获得逼真的视觉效果，帮助设计者更直观地呈现电路成品的装配状态。
