两毫米微型弹性卡盘夹头结构

　　该零件面向小型回转刀具的夹持需求，主要用于微型钻床、精密台钻、手工电动打磨工具以及小型实验设备中的刀具锁紧部位。其核心作用是在主轴输出端建立稳定的同轴夹持界面，使直径约2mm的钻头、铣针或磨棒能够随主轴高速旋转，并在进给过程中保持足够的抱紧力。与大型机床夹头相比，这类微型夹头更强调小尺寸边界下的装夹可靠性，既要避免刀具在钻削时打滑，又要控制夹紧变形对刀具轴线的影响。

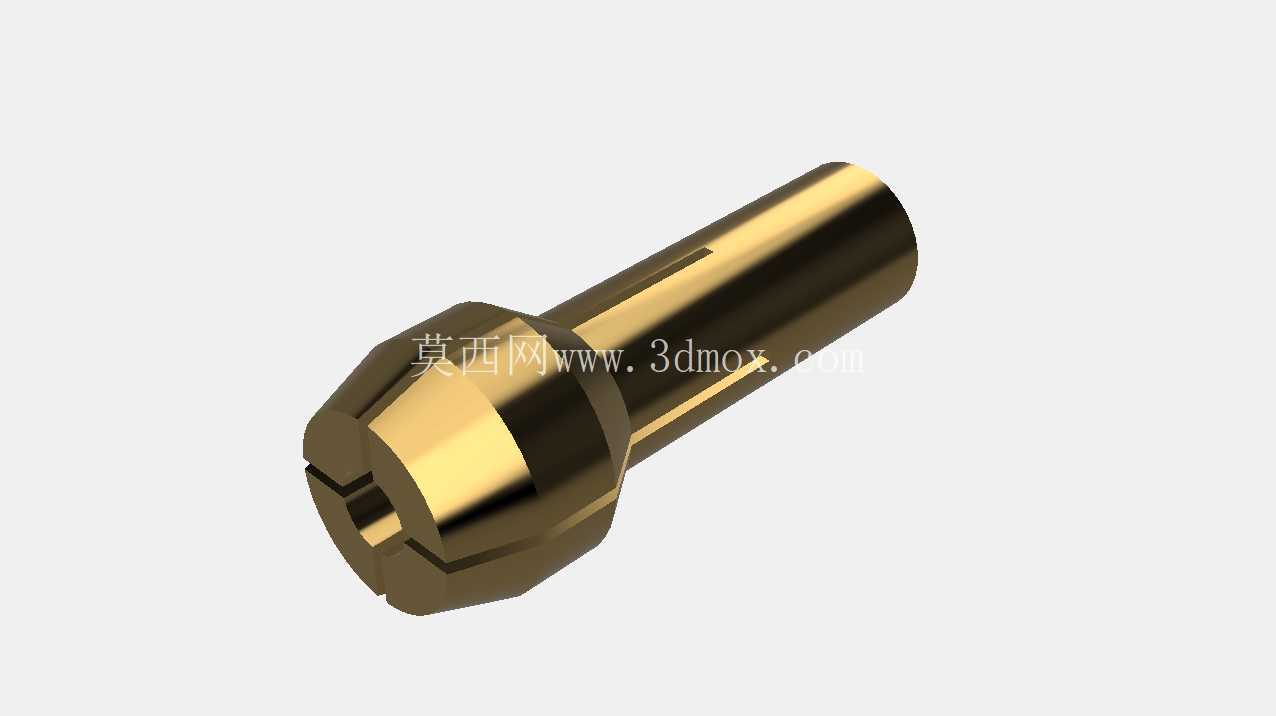

　　结构上，零件由后端圆柱柄部、中部限位台阶和前端弹性收缩段组成。圆柱柄部用于插入主轴或配套锁紧套，外圆面承担径向定位作用；中部台阶形成轴向止挡，装配时可限制夹头进入主轴孔的深度，使柄部与锥套或螺母之间保持确定的相对位置；前端开有纵向槽，槽缝将端部划分成若干弹性瓣片。当外部锁紧螺母或锥套沿轴向压紧时，前端外锥面受到径向约束，瓣片向内收缩，从而抱紧中心孔内的微型刀具。

　　前端夹持孔按照小直径刀具的使用场景设计，孔壁与刀具柄部形成面接触。槽缝的存在使夹头具备一定弹性，夹紧时不是依靠单一螺钉顶紧，而是通过周向均匀收缩来减小偏心。对于2mm这样的细柄刀具，局部顶压很容易造成柄部弯曲或夹持偏移，而弹性瓣片结构能够把夹紧力分散到刀具圆周方向，在钻孔、轻铣、打磨等工况下提升回转稳定性。端部外形采用带锥度的过渡形式，既方便与锁紧锥面配合，也能在收缩过程中引导应力沿瓣片长度方向分布。

　　从建模角度看，该零件的关键不只是绘制外圆和内孔，还需要准确表达开槽、锥面、台阶以及端部切口之间的几何关系。柄部外圆应与中心夹持孔保持同轴，台阶端面需要与轴线垂直，前端锥面与槽缝相交处会形成复杂的开口边界。若用于后续工程校核，槽宽、瓣片厚度和锥角都应作为重点参数管理：槽缝过宽会降低夹持接触面积，过窄则限制收缩量；锥角过大可能导致锁紧行程不足，锥角过小又会增加拆卸阻力。

　　在实际安装时，夹头柄部进入主轴孔后，依靠台阶面确定轴向位置，刀具从前端中心孔穿入，露出长度根据加工深度和刀具刚性调整。微型钻头悬伸过长会明显增加挠曲风险，尤其在加工金属薄板、精密塑料件或小型仪表壳体时，进给量稍有波动就可能造成钻头折断。因此该夹头的设计边界不仅包含自身外形，还关系到刀具悬伸、主轴转速和锁紧套配合。合理的装配方式是让刀具柄部尽量深入夹持孔，在不影响切削区域的前提下缩短悬空长度。

　　零件外形紧凑，适合空间受限的小型动力头。后端圆柱面便于加工和装拆，中部台阶可承受锁紧时产生的轴向推力，前端开槽结构则提供重复开合能力。长期使用中，瓣片会经历反复弹性变形，若夹持孔内进入金属屑或粉尘，会破坏刀具与孔壁的贴合，严重时引起跳动增大。因此结构上应保证内孔表面连续、槽缝边缘清晰，便于清理切屑，也便于在三维装配中检查夹头、螺母、主轴和刀具之间是否存在干涉。

　　该类夹头常见于仪表零件加工、首饰细部钻孔、电路板修配、模型制作以及教学实验设备。不同场景对夹持力的要求并不完全相同：金属钻孔更看重抗打滑能力，塑料或软质材料加工则更关注同轴度和进给平稳性。此结构通过外锥施压与内孔抱紧的组合，将主轴扭矩传递给细小刀具，同时利用弹性槽补偿微小尺寸差异。整体几何虽小，但涉及同轴定位、轴向限位、弹性变形和刀具更换等多个机械设计要点，适合作为微型夹具结构理解、小型主轴装配校核以及精密五金件建模的参考对象。
