减压阀配套金属罗达轮槽式导向滚轮

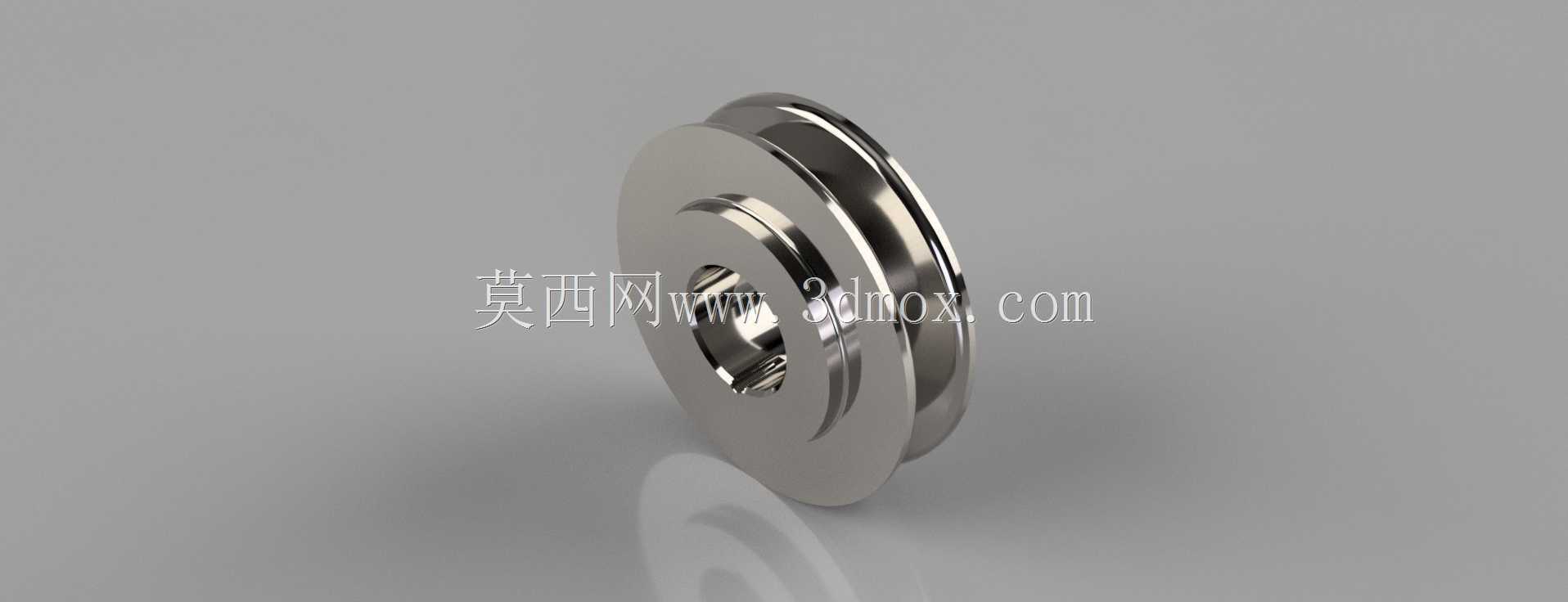

　　这个轮件属于减压阀配套机构中的小型金属滚轮，整体采用回转体结构，主体为带环形凹槽的盘式轮体，中心开设带键槽的轴孔，用于和驱动轴、调节轴或导向轴配合传递扭矩。轮体外缘加工出连续的V形环槽，槽面光滑连续，既可以容纳钢丝绳、细钢索、传动带或导向杆，也能在减压阀内部的连杆调节、行程限位、手动操作牵引等场景中承担滚动导向作用。轮体一侧设置加厚轮毂，轮毂向外侧凸出，能够增加与轴段的接触长度，降低轴孔局部承压，减少滚轮在往复转动过程中的偏摆。

　　从实际使用场景看，这类滚轮并不只服务于单一阀门产品，在减压阀、稳压阀、小型流体控制装置、实验台调节机构以及轻型牵引设备中都能见到类似结构。减压阀工作时，膜片、弹簧、阀瓣和调节螺杆之间需要稳定的位移传递，部分结构会通过钢索、拉杆或摇臂连接外部调节件，滚轮就布置在转向位置，把直线牵拉动作转换成平顺的绕轴转动，避免绳索直接摩擦阀体棱角。环槽的存在可以约束柔性件的运动轨迹，防止牵引过程中出现脱槽、跑偏；中心键槽则保证滚轮与轴之间不发生相对打滑，在频繁小角度回转时仍能保持相位准确。

　　建模时先以回转轴线为基准建立轮坯，按照外径、轮毂直径、槽底直径和总厚度确定主体轮廓。外缘环槽采用两段斜面与槽底圆弧过渡，槽口边缘做小圆角处理，这样可以降低绳索或带材在弯曲位置的应力集中。轮毂端面与轮盘连接处设置过渡圆角，避免截面突变带来的薄弱区；中心孔按轴配合需求留出装配间隙，键槽位置与轮毂壁厚保持足够距离，防止开槽后局部强度不足。轮体背面可根据安装空间做成平面或浅凹腔，在不影响刚度的前提下减少材料占用。

　　安装边界方面，需要重点核对三个尺寸关系：一是滚轮最大外径不能与阀体内壁、摇臂或相邻紧固件发生干涉；二是环槽中心平面应与牵引绳走向保持一致，偏差过大时会造成绳体贴边磨损；三是轮毂轴向宽度要匹配支架或轴套间距，保证滚轮转动时有侧向余量，同时不能出现过大窜动。轴孔端部可设置倒角，方便压装或穿轴；若滚轮用于较高频次动作，还可在孔内增加衬套或改为轴承支承，把滑动摩擦转为滚动摩擦。

　　结构设计上，轮盘厚度从外缘向轮毂逐步增加，形成近似等强度的分布方式。较薄的盘区减轻重量，较厚的轮毂承受键连接和轴向支撑载荷，环槽区域则保留足够壁厚，防止槽底受绳索挤压后变形。金属材质表面经光洁处理后，摩擦阻力较低，也能在普通车间环境下保持较好的耐磨性。对于三维结构设计人员来说，检查该类零件时不能只看外观轮廓，还要把轴、键、挡圈、支架和牵引件一并装配验证，确认转动行程、槽位对齐、拆装方向以及维护空间都满足阀门调节机构的实际要求。
