木工车床尾座顶紧支撑结构设计

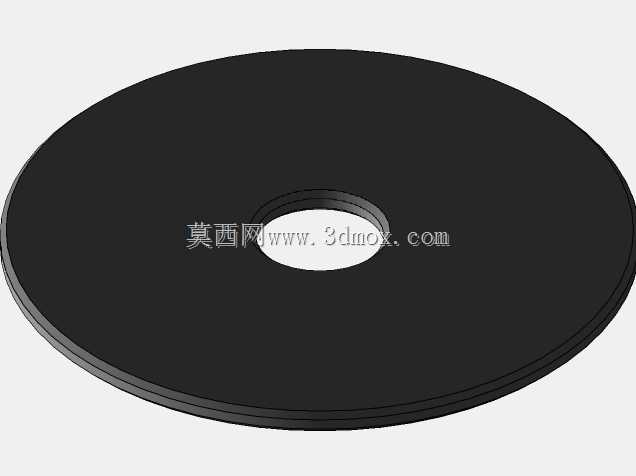

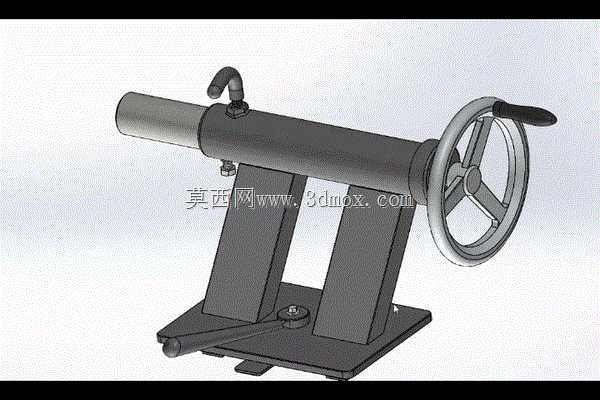

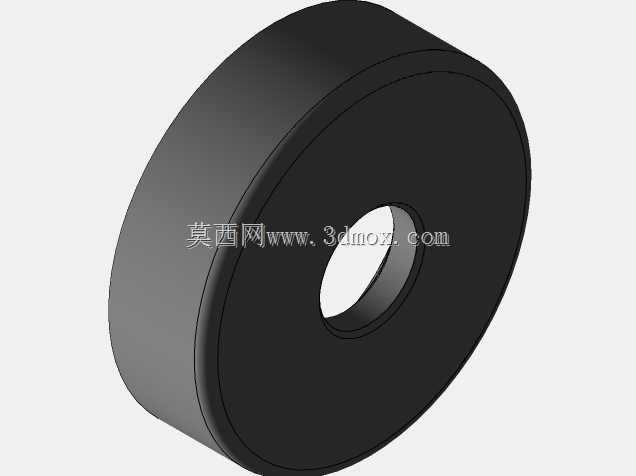

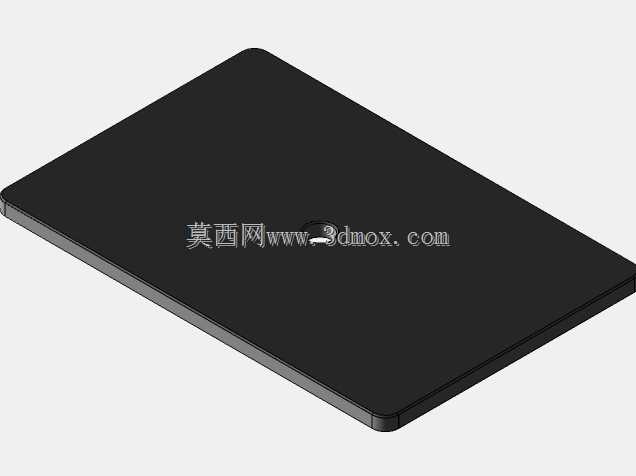

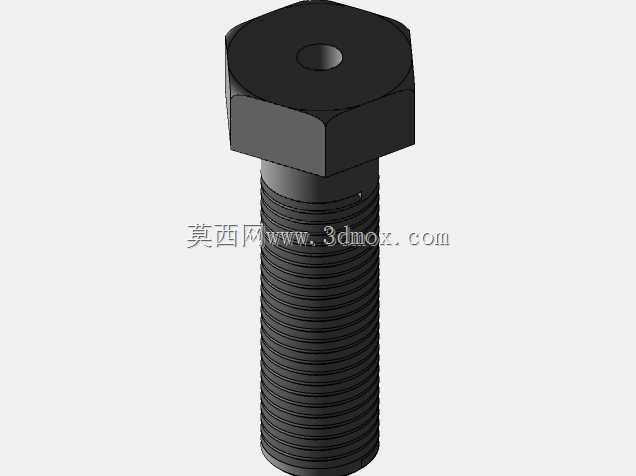

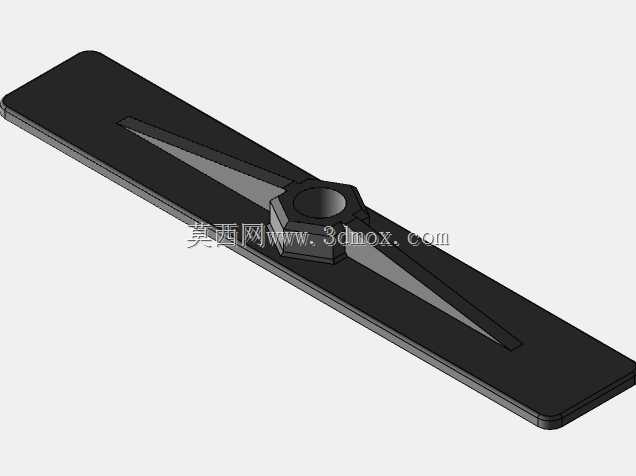

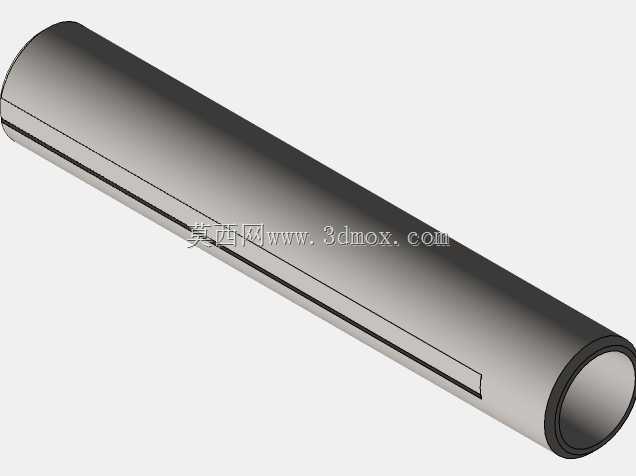

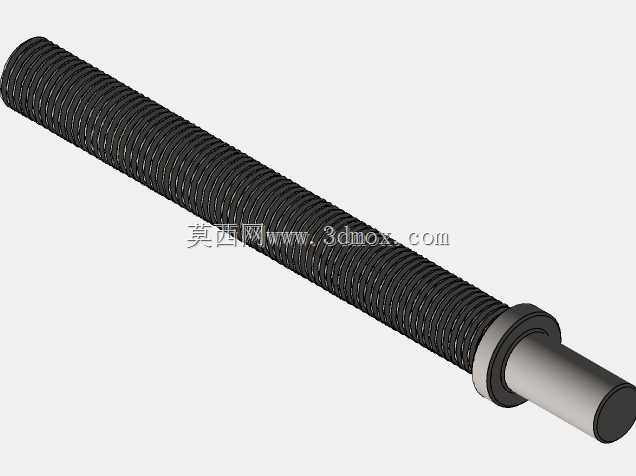

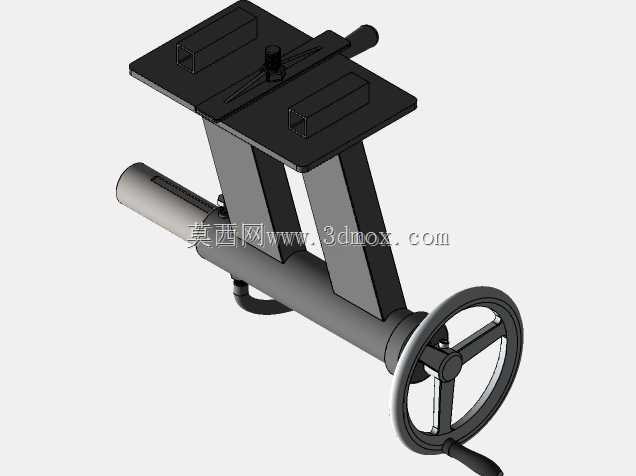

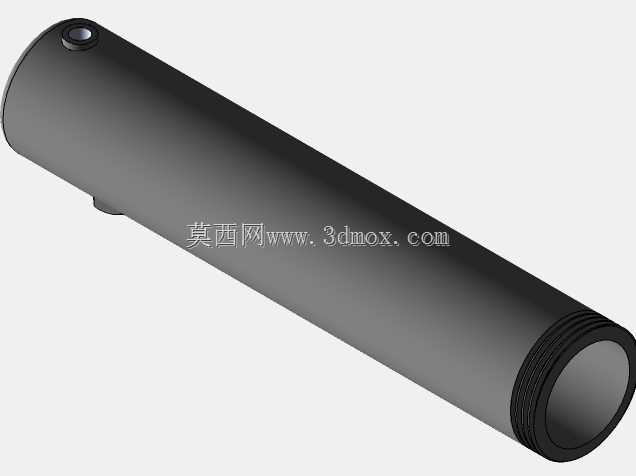

在实木加工、家具制造、木艺小件量产及定制化木工生产场景中，木工车床是完成回转类木构件车削成型的核心加工设备，而尾座作为车床核心配套功能部件，承担着长轴类木料、异形回转木件的端部顶紧、同轴支撑作用，是保障木料车削过程中无径向跳动、轴向窜动的关键结构，直接决定车削加工的成型精度、表面光洁度与加工过程的操作安全性。这款尾座结构采用双立臂支撑的卧式布局，底部设置带安装定位槽的方形安装底板，可直接适配常规中小型木工车床的床身导轨安装面，安装边界可覆盖多数桌面级、小型落地式木工车床的床身宽度范围，底板上设置的快锁操作手柄可实现尾座在床身导轨上的快速滑移与位置锁定，无需额外工具即可根据待加工木料的长度灵活调整尾座的轴向安装位置，适配不同长度规格木料的装夹需求。尾座的核心功能部件为水平布置的伸缩主轴，主轴端部可适配不同规格的顶针、钻头夹头，既可以完成木料端部的回转顶紧支撑，也可换装木工钻头完成木料端面的轴向钻孔作业，拓展车床的加工适用范围；主轴侧方设置的锁紧扳手可在主轴伸缩调整到位后完成轴身锁定，避免加工过程中主轴出现轴向位移导致顶紧失效。尾座末端设置大直径三辐条手轮，手轮边缘配套防滑握持手柄，操作人员转动手轮即可通过内部传动副驱动主轴平稳伸缩，大直径手轮的传动比设计可让操作人员施加较小的握力即可获得足够的顶紧力，适配不同硬度木材的顶紧需求，同时手轮的握持位置符合人体工学操作角度，长时间调整操作也不易产生手部疲劳。在设计思路上，这款尾座充分考虑木工加工的作业特性，整体结构采用开放式布局，没有复杂的封闭壳体遮挡，日常清理木屑、维护润滑都十分便捷；支撑立臂采用厚壁结构设计，可承受车削过程中木料传递的径向切削力，避免长时间使用后出现支撑变形；所有操作部件均外露布置，操作人员在装夹木料时可快速完成位置调整、锁紧、顶紧的全流程操作，无需俯身探入设备内部操作，大幅提升木料装夹的作业效率。同时尾座顶部设置的润滑注油嘴可定期对内部伸缩副、传动副加注润滑脂，降低部件磨损速度，延长结构的整体使用寿命，适配木工车间多粉尘、连续作业的使用环境。
