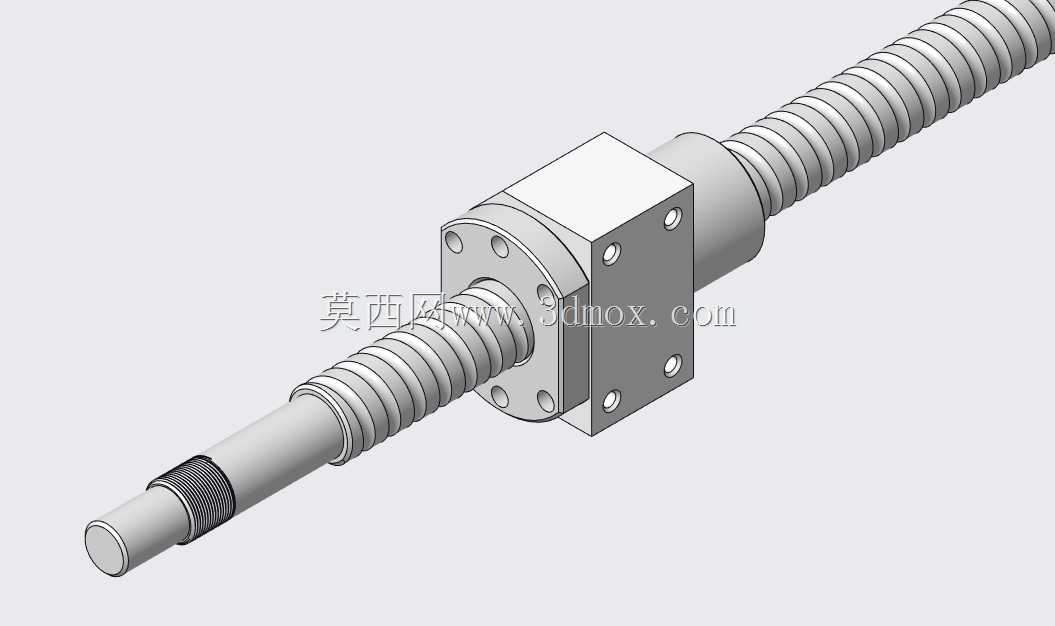

SFU2510高负载滚珠丝杠传动组件

这款滚珠丝杠传动组件是直线传动系统中的核心执行部件，广泛应用于数控加工设备、精密检测仪器、自动化生产线、工业机器人关节传动、电子制造装备等需要高精度直线位移控制的场景中，承担着将旋转运动与直线运动进行高效相互转换的核心功能，是保障设备传动精度、运行平稳性与负载能力的关键基础部件。

从功能特性来看，该款丝杠副采用滚珠滚动摩擦替代传统滑动丝杠的面接触摩擦，传动效率可达九成以上，远高于传统滑动丝杠，能够有效降低驱动电机的功率损耗，同时具备极佳的运动可逆性，可在垂直安装场景下配合制动装置实现精准的位置锁定，低速运行时无爬行现象，进给精度与定位重复精度表现优异，能够满足微米级进给的加工与装配需求。螺母采用法兰式安装结构，集成了循环滚珠回流通道，配合预紧调整结构可有效消除轴向传动间隙，提升系统整体刚性，在承受轴向负载时能够保持稳定的传动精度，避免反向传动时的空程误差。

在设计思路上，该款丝杠副针对中高负载的直线传动场景进行参数匹配，公称直径25mm、导程10mm的规格设定，兼顾了负载承载能力与直线进给速度，既能够满足中小型加工设备的切削进给负载需求，也能适配自动化设备的快速移位工况。丝杠主体采用高强度合金钢材经调质、淬火、精密磨削加工而成，滚道表面硬度与光洁度达到较高标准，能够保障长期运行的耐磨性能与使用寿命；螺母主体采用合金结构钢加工，法兰安装面与安装孔位经过精密形位公差管控，能够保障安装后螺母与丝杠的同轴度，避免运行过程中出现卡滞、偏磨等问题。丝杠轴端预留了标准的轴承安装位、联轴器连接位与锁紧螺纹段，可直接适配标准规格的角接触轴承、支撑座与联轴器，无需二次加工即可完成装配。

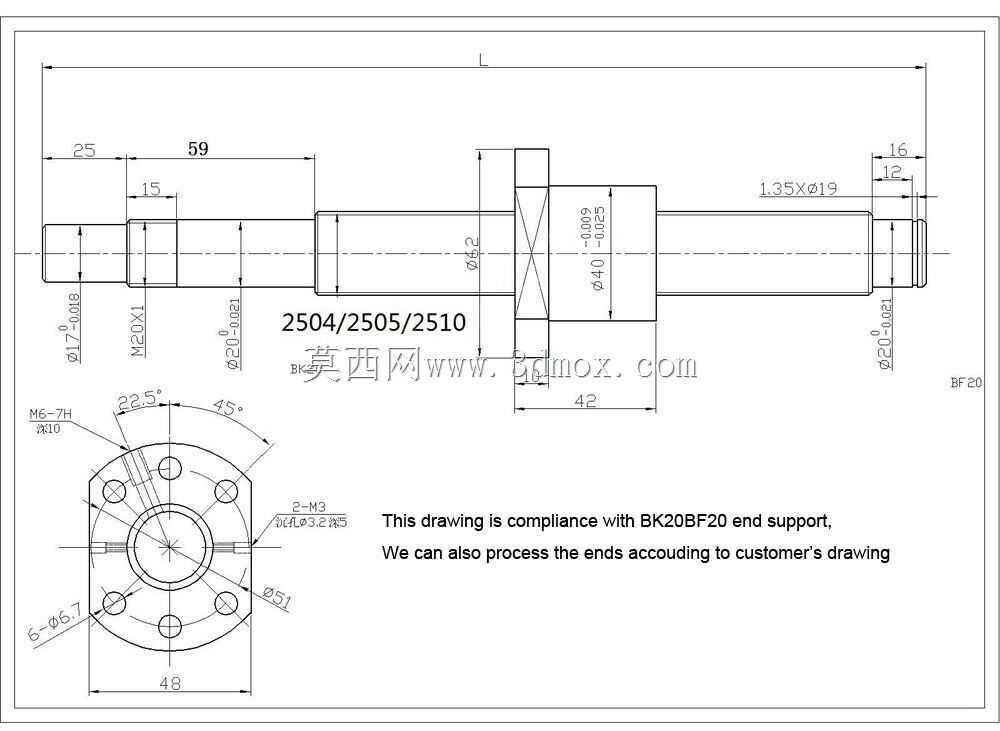

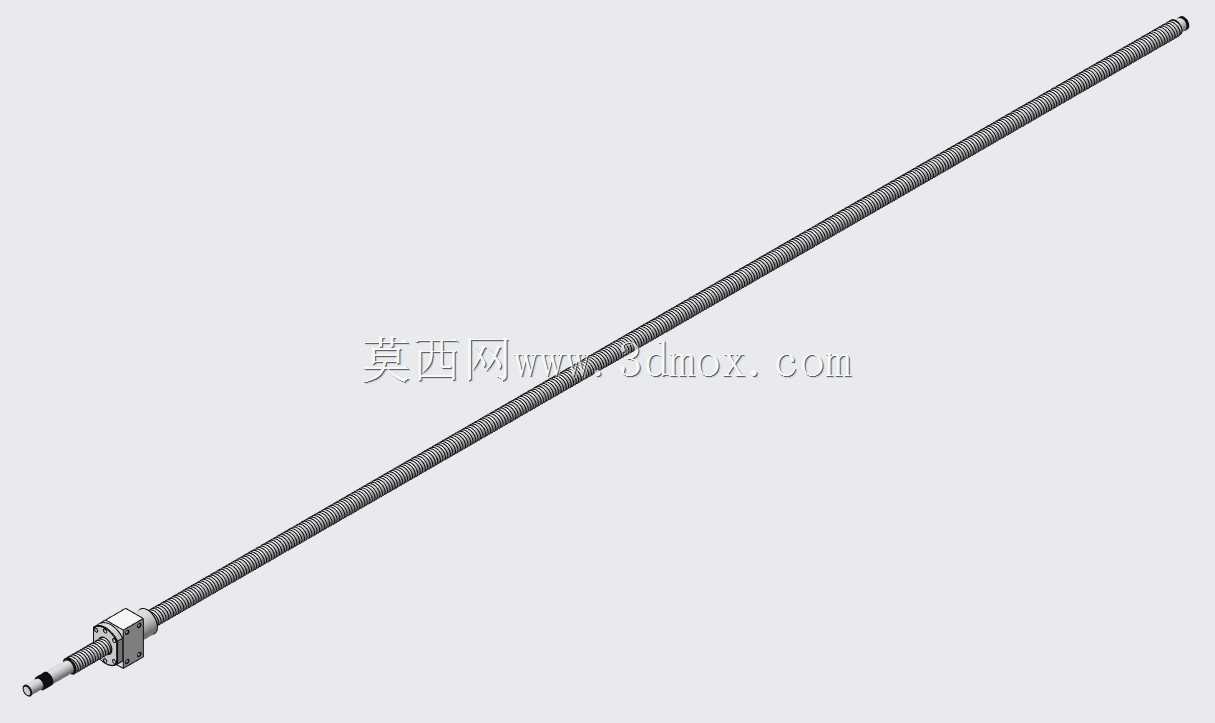

从安装边界来看，该款参考设计的丝杠有效行程段长度为2300mm，可覆盖多数中大型自动化设备与数控设备的直线行程需求，螺母法兰为方形安装结构，四个角位设置通孔安装孔，安装孔位间距、法兰厚度与螺母外径均遵循行业通用尺寸规范，可直接替换同规格的标准滚珠丝杠产品，无需对设备安装结构进行改造。丝杠两端的支撑轴径、轴段长度、锁紧螺纹规格均匹配标准丝杠支撑座的安装尺寸，设计过程中充分考虑了安装兼容性与维护便捷性，用户可根据实际使用场景调整有效行程长度、轴端加工形式，适配不同的安装空间与负载要求。
