五辐双叉式乘用车铝合金轮毂结构设计

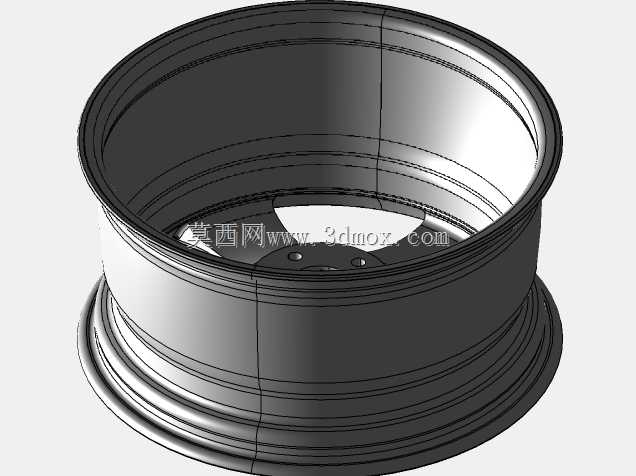

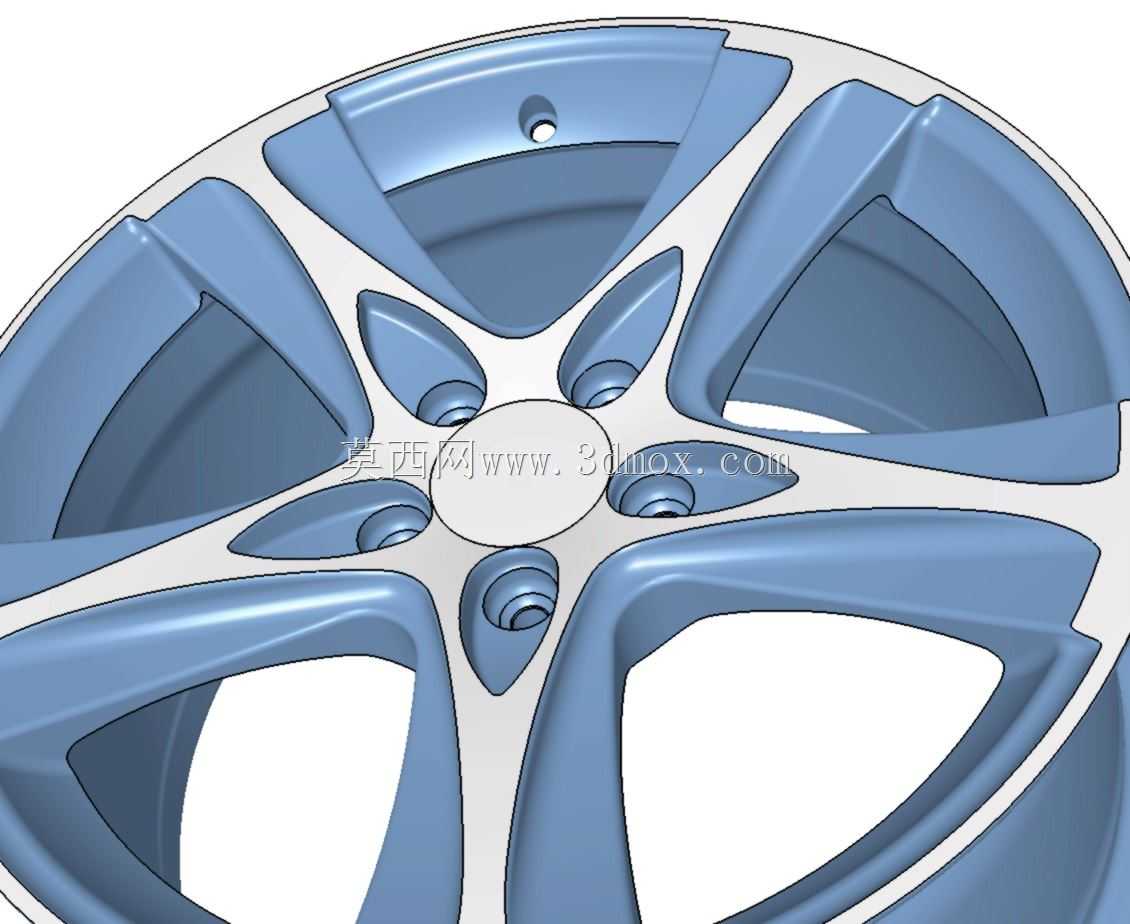

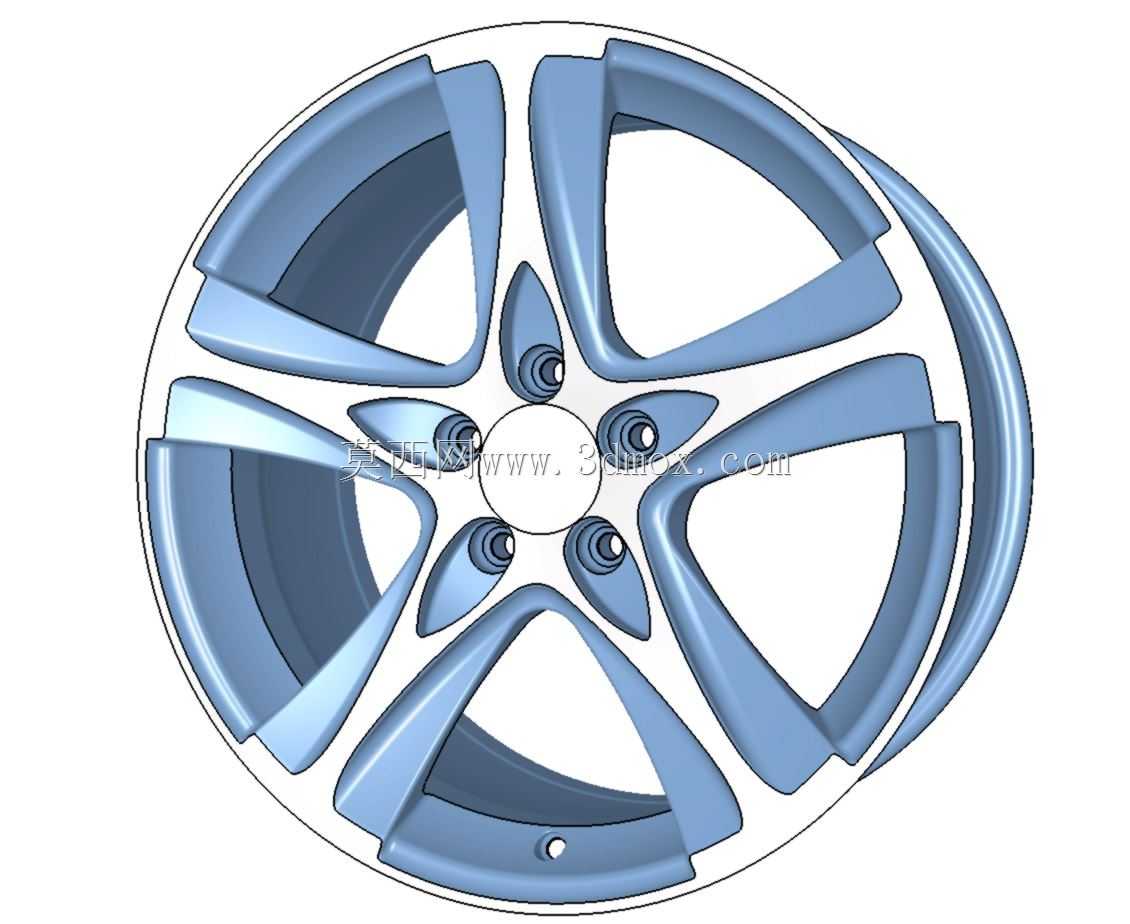

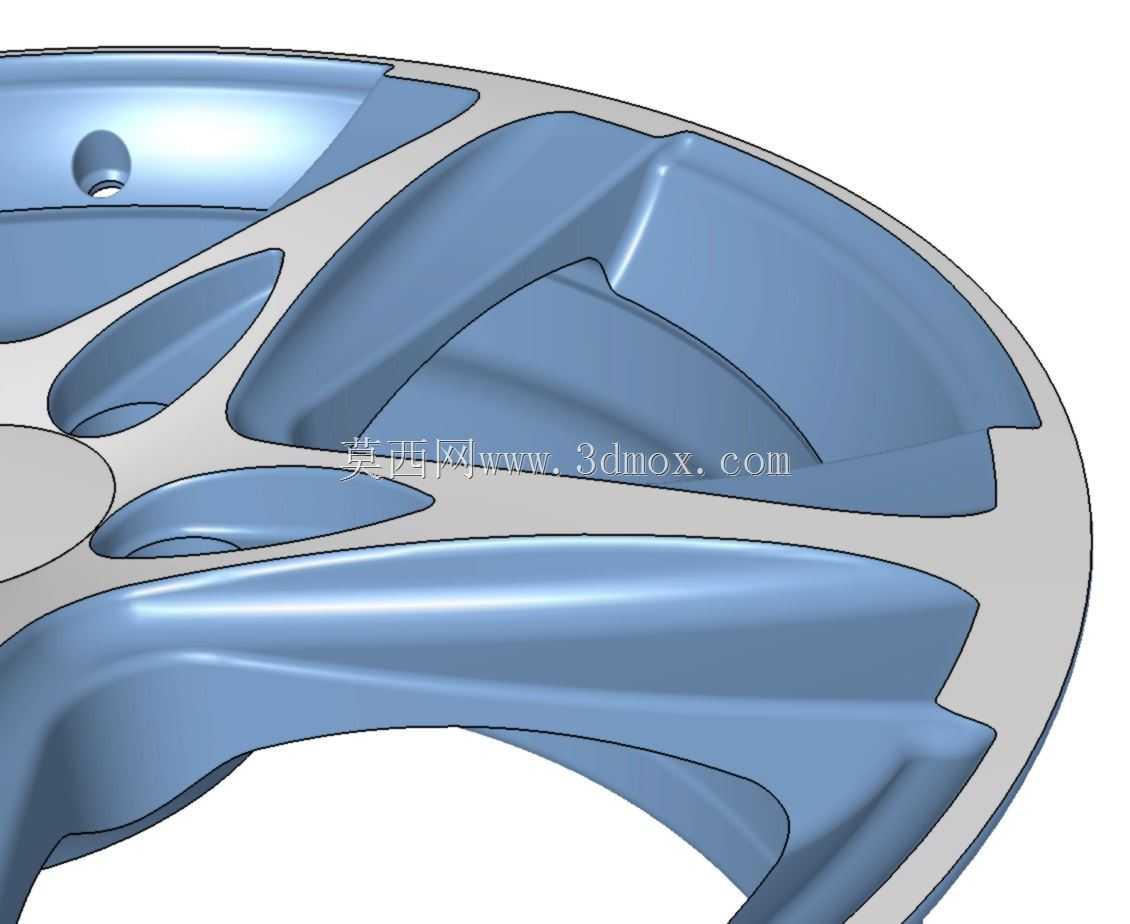

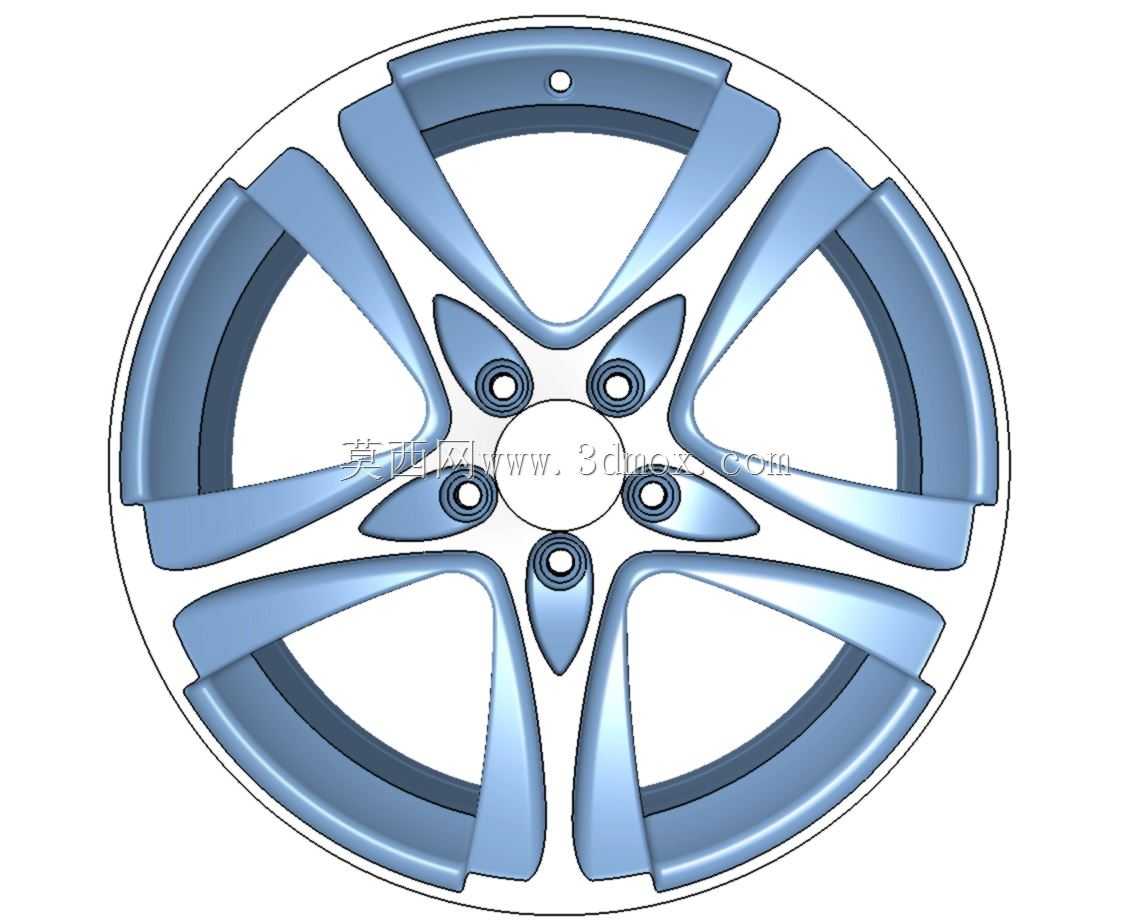

该款轮毂主要面向家用紧凑型乘用车的配套与改装场景，作为车辆行走系统的核心承载部件，承担着连接轮胎与车桥轴头、传递整车驱动力制动力矩、缓冲路面颠簸冲击的核心作用，日常行驶中需承受整车整备质量下的垂向载荷，同时兼顾过弯时的侧向载荷、加减速过程中的纵向冲击，是保障车辆行驶安全性与操控稳定性的关键零部件。在功能特性设计上，这款轮毂采用五组双分叉式辐条结构，辐条从中心安装台向外延伸至轮辋边缘时做了加宽贴合处理，既保证了辐条自身的结构强度，避免大载荷下出现辐条变形或断裂风险，又通过辐条之间的大镂空区域，为制动系统预留了充足的散热空间，车辆连续制动产生的热量可以通过镂空区域快速散出，避免制动盘片过热导致制动效能衰减。中心安装区域设置了五个螺栓安装孔，匹配主流紧凑型乘用车的五孔轴头安装规格，中心定位孔与轴头凸台做了精准的尺寸适配，保证安装后轮毂的同轴度，避免高速行驶时出现车轮抖动问题；轮辋部分采用常规深槽式结构设计，适配常见的子午线真空轮胎，轮缘位置做了加厚翻边处理，能够在轮胎拆装过程中避免磕碰损伤，同时在车辆低胎压行驶时减少轮胎脱圈的风险。设计思路上兼顾了结构强度与轻量化需求，辐条采用变截面厚度设计，靠近中心安装台的位置厚度更大，以承受更高的应力集中，向轮辋延伸的过程中逐步收薄厚度，在不降低整体承载能力的前提下减少了不必要的材料冗余，有效降低了轮毂自身的簧下质量，对于提升车辆悬挂响应速度、改善乘坐舒适性有明显帮助。外形设计上采用流畅的曲面造型，辐条表面做了顺滑的弧面过渡，没有尖锐的棱角结构，既减少了行驶过程中的风阻紊流，也便于后期做表面涂装或抛光处理，能够适配不同风格的车身外观需求。安装边界方面，中心孔直径、螺栓孔节圆直径、轮辋宽度与偏距尺寸都严格匹配家用紧凑型车的安装参数，不需要额外加装变位器或转接法兰就可以直接安装，轮辐背面预留了足够的空间，能够兼容原厂规格的浮动式制动卡钳与通风制动盘，不会出现安装后卡钳剐蹭辐条的问题，适配日常城市通勤、常规高速行驶等多数家用车使用场景的性能需求。
