Nema23与34规格电机L型安装固定支架

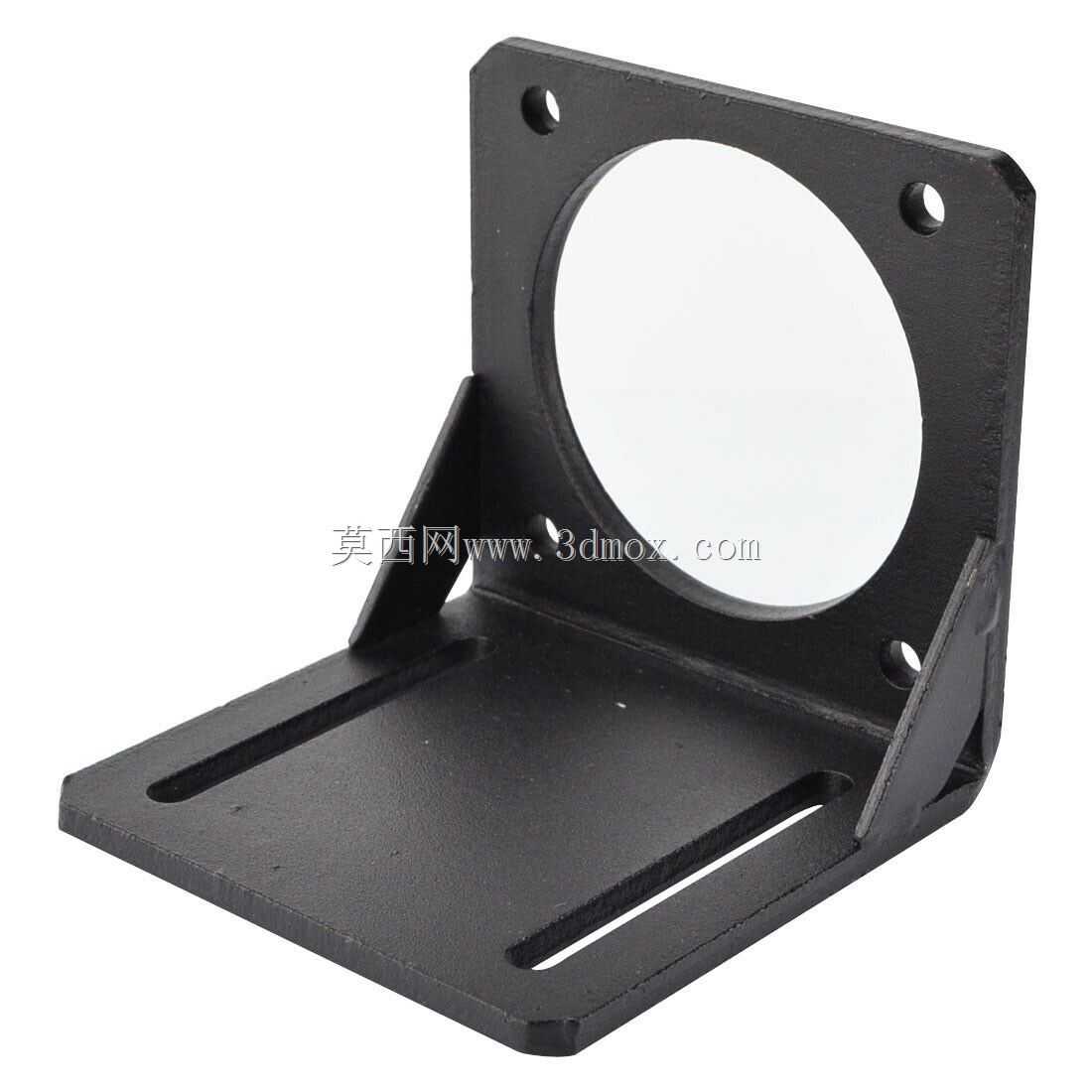

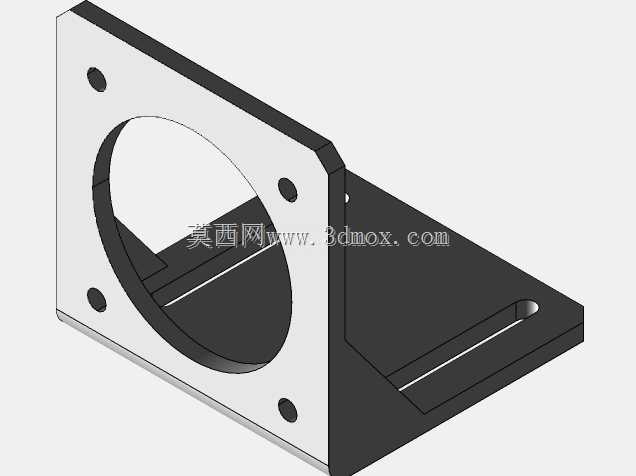

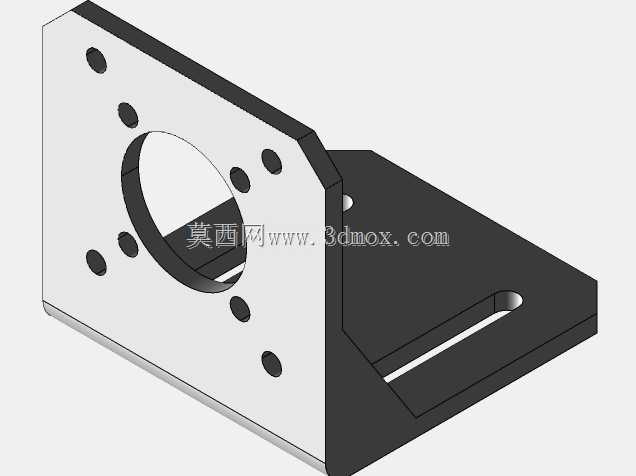

这款L型结构的电机安装支架，主要适配Nema23与Nema34两种主流规格的步进、伺服类电机，广泛应用在数控雕刻机、小型自动化输送设备、桌面级3D打印设备、非标自动化工装工位、小型包装传动机构等场景中，作为电机与设备安装基面之间的连接承载部件，解决电机安装定位、受力承载、位置调整的实际需求。从实际使用场景来看，这类支架常被用在需要将电机输出轴垂直于安装基面布置的传动结构中，比如同步带传动的滑台模组、链传动的小型物料输送线、需要垂直输出动力的打孔或裁切工位，能够为电机提供稳定的支撑，避免电机运行过程中因振动出现移位、输出轴同轴度偏差的问题，保障传动系统的运行稳定性。在功能特性上，支架采用一体式折弯加筋的结构设计，垂直安装面开设大尺寸圆形避让孔，刚好可以容纳电机前端的定位止口，让电机端面与支架安装面完全贴合，保证电机输出轴与安装面的垂直度；垂直面周边的三个安装孔位，完全匹配Nema23与Nema34电机的标准安装孔距，无需额外打孔即可直接固定电机。水平安装面开设两条平行的长条形调节槽，在安装到设备基面时，可以沿着槽体方向微调电机的前后位置，方便调整同步带、传动链条的张紧度，不需要反复拆卸支架就能完成传动间隙的调整，大幅降低设备装配和后期维护的调试难度。支架两侧的折弯加强筋，是设计中针对受力需求做的强化结构，因为电机运行时会产生持续的振动，尤其是步进电机在启停、换向瞬间会产生较大的扭转力矩，加强筋可以提升支架整体的结构刚性，避免支架长期受力出现折弯变形，延长部件的使用寿命。从安装边界来看，垂直安装面的尺寸刚好覆盖两种规格电机的安装法兰范围，不会与电机侧面的接线盒、散热结构产生干涉；水平底座的长度预留了足够的调节行程，长槽的宽度适配市面上常用的M6、M8规格安装螺栓，能够适配多数铝型材机架、钢板安装基面的固定需求，支架整体的厚度经过受力核算，在承载两款电机满负荷运行的重量与振动时，不会出现明显的形变，安装后电机的位置精度可以长期保持，减少因支架变形导致的传动异响、皮带过早磨损等问题。在设计思路上，这款支架没有采用多余的复杂结构，完全围绕安装便捷性、结构稳定性、调试便利性三个核心需求展开，所有孔位的位置、避让空间的尺寸都严格对应两款电机的标准安装尺寸，同时兼顾了现场安装时的位置调整需求，不需要额外加工修改就可以直接投入使用，非常适合非标设备快速装配、小型设备量产配套的使用场景，能够有效减少设计人员的重复建模工作量，提升设备装配的效率。
