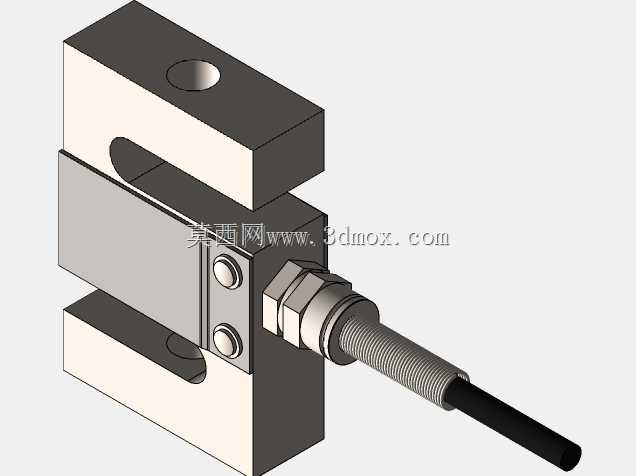

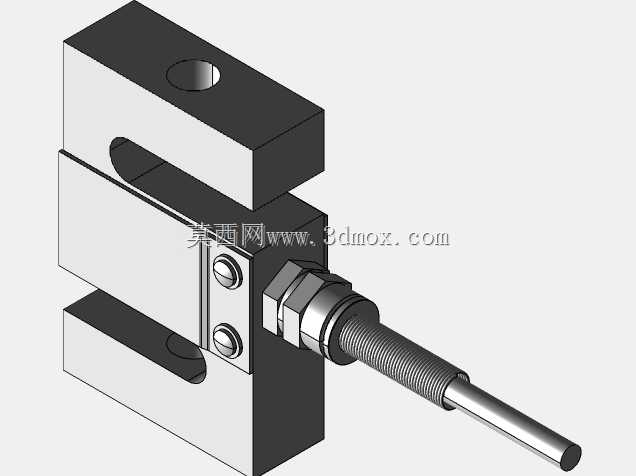

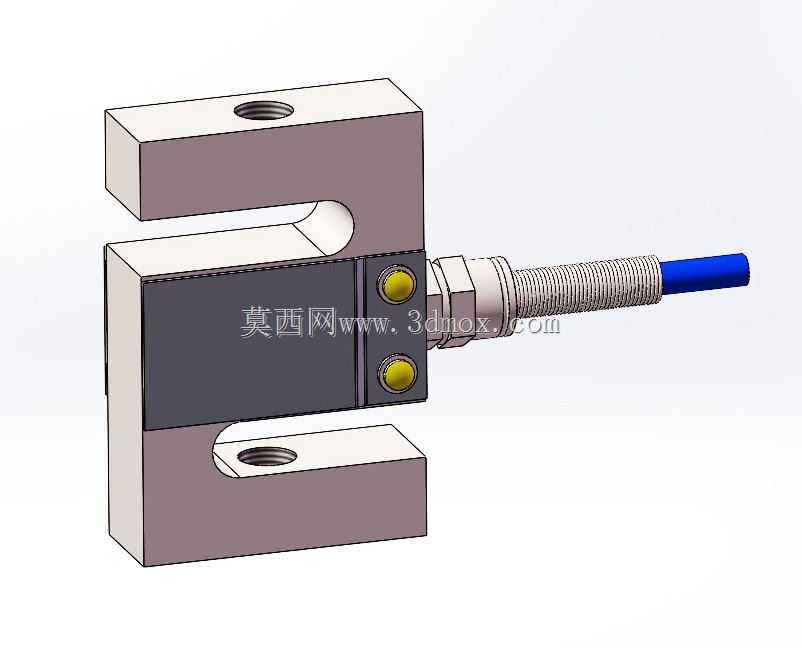

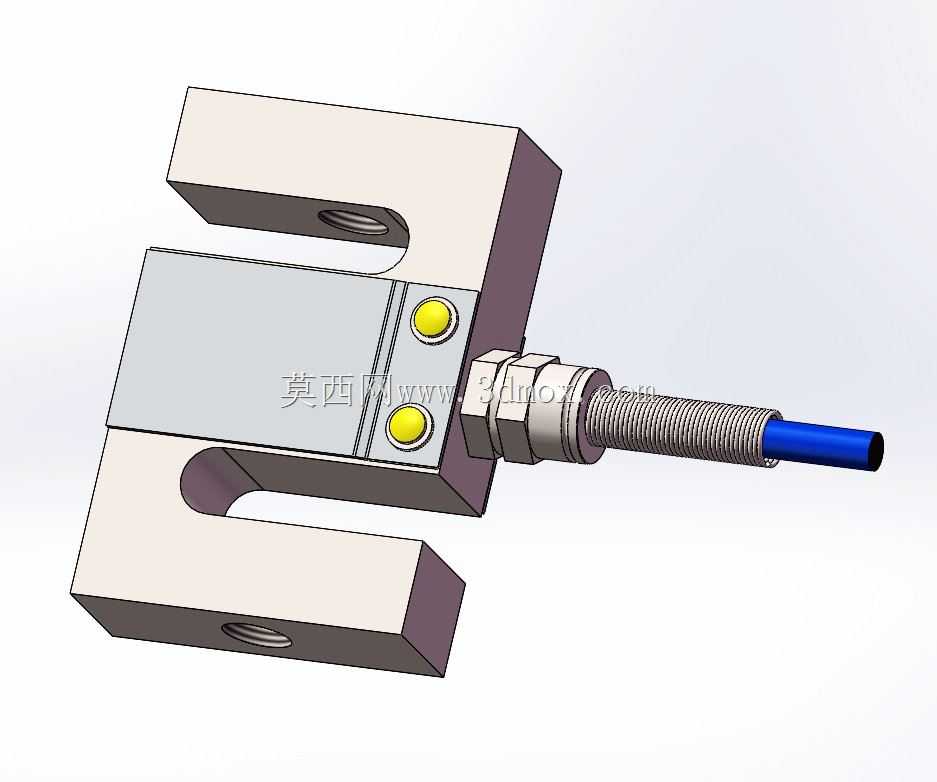

M12螺纹S型拉压力称重传感结构

这款S型拉压力称重结构，是工业测力称重场景中应用极为广泛的核心检测部件，常被部署在料仓料位称重、小型电子台秤、皮带秤张力检测、自动化装配线压装力校验、起重设备过载保护、包装机械定量灌装称重等场景中，可同时完成拉力与压力两个方向的力值检测，适配多种需要精准获取力值数据的工业工况。在实际生产应用中，该结构能够将作用在其上的机械力值线性转换为可被控制系统识别的标准电信号，为生产过程中的力值闭环控制、重量数据采集、过载安全防护提供可靠的检测支撑，相比其他结构形式的测力部件，S型结构的抗偏载能力更强，力值传递路径更直接，检测精度受侧向力干扰的影响更小，能够在复杂的工业安装环境下保持稳定的检测性能。从设计思路来看，该结构采用经典的S型剪切梁受力布局，上下两端设置同轴的M12内螺纹安装孔，既可以通过螺纹杆连接完成拉力场景的吊装安装，也可以通过压头适配完成压力场景的承压安装，安装方式灵活，能够快速适配不同设备的安装接口，无需额外设计复杂的转接结构。结构中部的弹性体区域做了对称的应力集中槽设计，能够让外部施加的力值均匀作用在粘贴应变片的敏感区域，保证应变片能够精准感知弹性体的微小形变，同时在弹性体侧面设置了密封端盖结构，既可以保护内部的应变片与接线电路不受粉尘、水汽的侵蚀，也能够屏蔽部分工业现场的电磁干扰，提升信号输出的稳定性。出线端采用了带锁紧结构的防水航插搭配屏蔽线缆，线缆根部做了防弯折的应力释放设计，避免设备运行过程中线缆反复弯折导致的线芯断裂，提升长期使用的可靠性。从安装边界来看，该结构整体外形紧凑，上下安装螺纹的同轴度控制在较高精度范围内，安装时只需保证受力方向与结构中心轴线重合，即可获得最优的检测精度，安装空间占用小，既可以在新设备设计时直接嵌入安装位，也可以对老旧设备的测力系统进行替换升级，适配性极强。结构的受力接触面做了平整化处理，安装时搭配对应的球面连接件可进一步抵消安装面不平行带来的偏载影响，保证力值传递的准确性，整体结构的刚度设计经过反复校核，既保证了额定量程内的形变量满足应变片的检测要求，也避免了过载情况下弹性体发生不可逆的塑性形变，提升了结构的过载耐受能力。
