1/2-20UNF螺纹称重传感器调平支撑脚

　　这款带1/2-20UNF统一螺纹的称重调平支撑脚，是小量程平台秤、检重设备、工业称重工位的核心配套支撑部件，日常在30kg到500kg量程的桌面式检重秤、配料工位称重台、小型灌装设备称重模块上应用极广，很多做非标称重设备集成的工程师在搭建小台面称重结构时，都会优先选这类自带调平结构的支撑脚，省去额外设计调平机构的工作量。

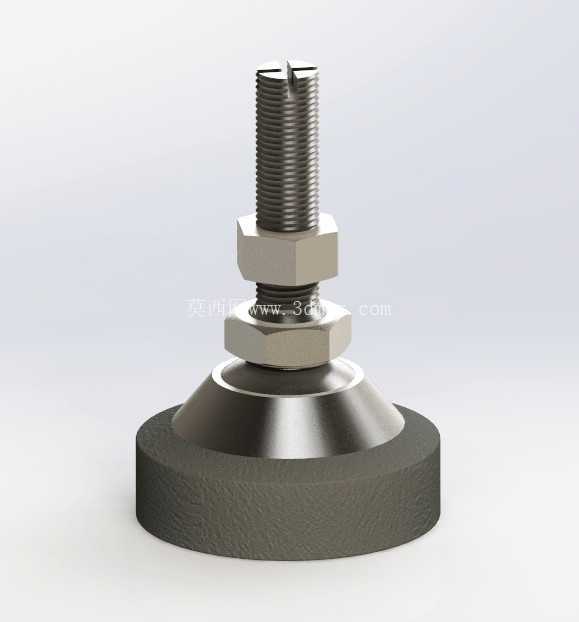

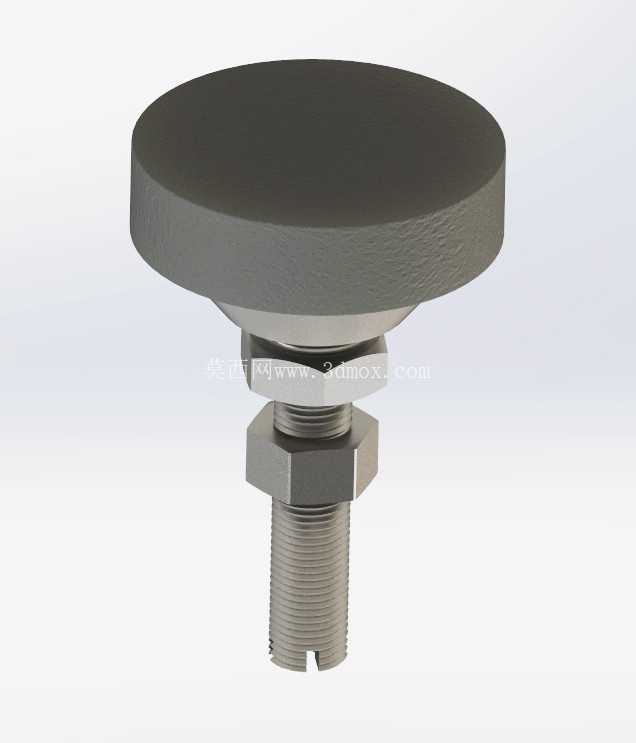

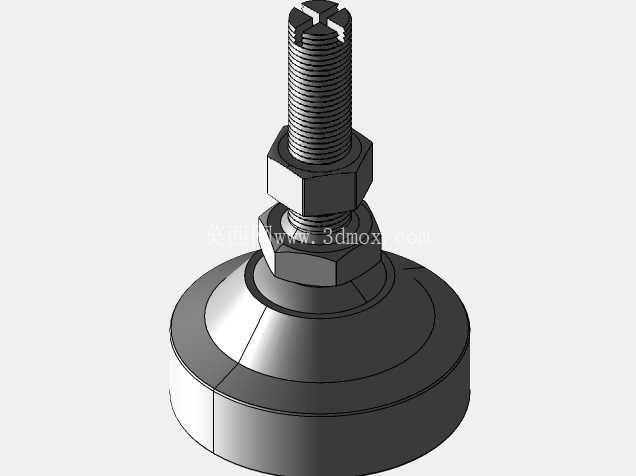

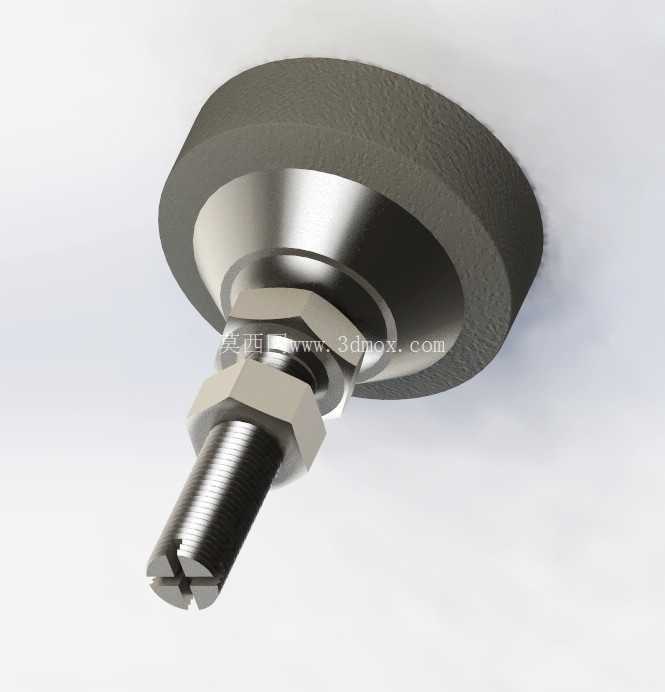

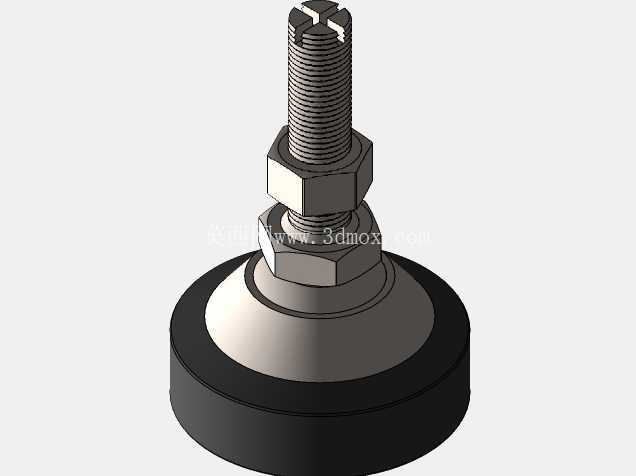

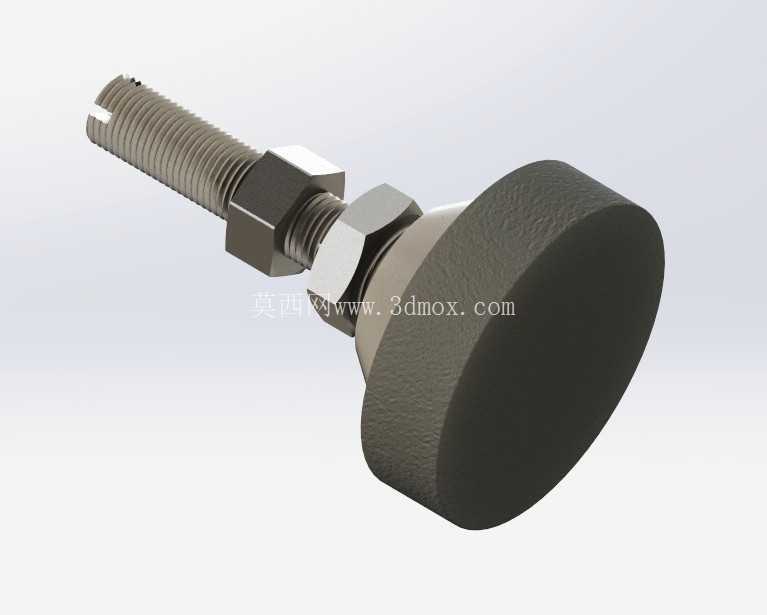

　　从结构设计逻辑来看，这款支撑脚采用三段式组合结构，最上方的1/2-20UNF外螺纹段直接拧入称重传感器底部的对应螺纹孔，不需要额外的转接连接件，螺纹段配套两个六角锁紧螺母，在调整到合适高度后，两个螺母可以互锁防松，避免设备运行过程中因为振动、物料冲击导致支撑高度偏移，影响称重精度。中间的过渡段采用锥形金属承力座，材质一般选用镀锌碳钢，表面做防锈钝化处理，锥形结构可以把上方传感器传递的垂直载荷均匀分散到底部的脚垫上，避免局部应力集中导致脚垫过早压溃变形，同时锥形结构的自对中性更好，安装时即使底座和安装面存在小角度偏差，也能保证载荷垂直传递到传感器上，减少侧向力带来的称重误差。

　　底部的橡胶垫是这款支撑脚的关键功能部件，采用邵氏硬度60-70度的丁腈橡胶模压成型，底面做细微的防滑纹理，一方面可以增大和地面、设备安装基面的摩擦力，避免称重设备在使用过程中出现滑移，另一方面橡胶材质可以过滤地面传来的高频振动，减少车间内其他设备运行的振动对称重信号的干扰，提升称重数值的稳定性。橡胶垫和金属承力座之间采用包胶硫化工艺结合，不会在长期承压后出现金属座和橡胶垫脱开的问题，相比胶粘结构的耐用性提升数倍。

　　从安装边界尺寸来看，这款支撑脚的螺纹段长度适配市面上绝大多数小量程悬臂梁式、单点式称重传感器的安装孔深度，整体调节行程可以满足±15mm的高度差补偿，足够应对普通工业地面的不平整度，不需要额外给设备垫垫片调整水平。底部橡胶垫的直径根据载荷等级匹配，500kg量程款的脚垫直径一般在80mm左右，承压面足够大，不会在环氧地坪、水泥地面上压出明显凹痕，同时也能保证支撑的稳定性，即使设备上有偏载物料，也不会出现支撑脚侧翻的问题。

　　在实际选型使用时，需要注意这款支撑脚的螺纹规格是美制统一细牙螺纹1/2-20UNF，和公制M12螺纹的螺距、牙型角都有差异，不能强行和公制螺纹孔适配，否则会损坏传感器的内螺纹，导致安装失效。安装时要先把支撑脚拧入传感器螺纹孔，预留足够的调节余量，再把设备放置到安装位置，逐个调整支撑脚的高度，配合水平仪把设备台面调整到水平状态，最后把两个锁紧螺母拧紧，一个螺母贴紧传感器底面，另一个螺母和第一个螺母对锁，避免螺纹松动。日常维护时只需要定期检查锁紧螺母是否有松动，橡胶垫有没有出现过度磨损、开裂的情况即可，不需要额外加注润滑油或者做其他保养，整体维护成本极低。

　　很多工程师在设计小型称重设备时，容易忽略支撑脚的选型，随便用普通的固定脚轮或者刚性支撑块代替，最后出现称重数值跳变、偏载误差大的问题，这类专用的称重调平脚就是为了解决这类问题设计的，既承担了设备的支撑重量，又能通过调平保证传感器的受力状态符合设计要求，同时橡胶垫的隔振、防滑作用也能进一步提升称重系统的可靠性，在食品加工、医药配料、快递小件检重、五金零件称重等场景的小量程称重设备上，这类支撑脚已经是标准配套件。
