M16螺纹孔轮辐式拉压称重测力传感器

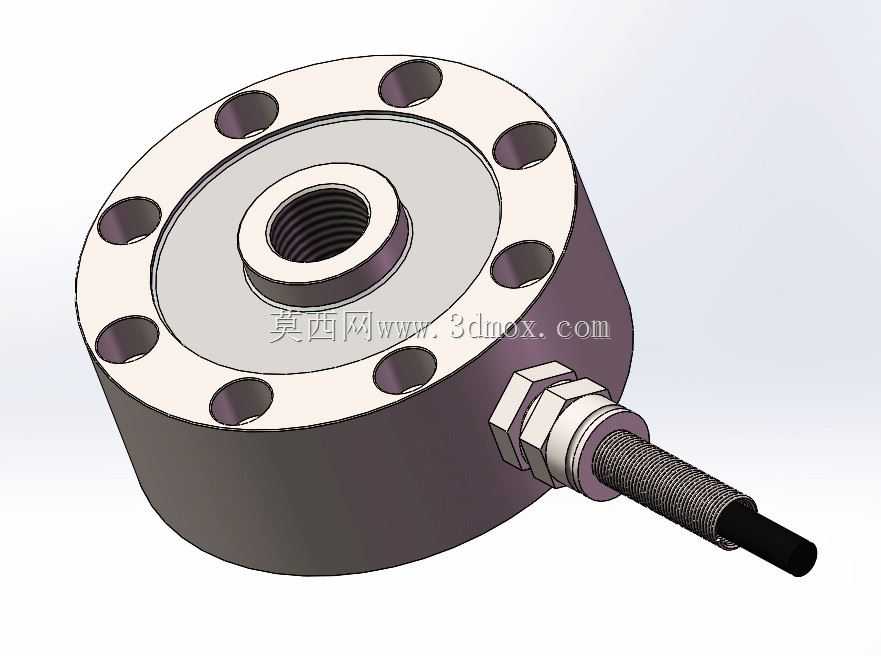

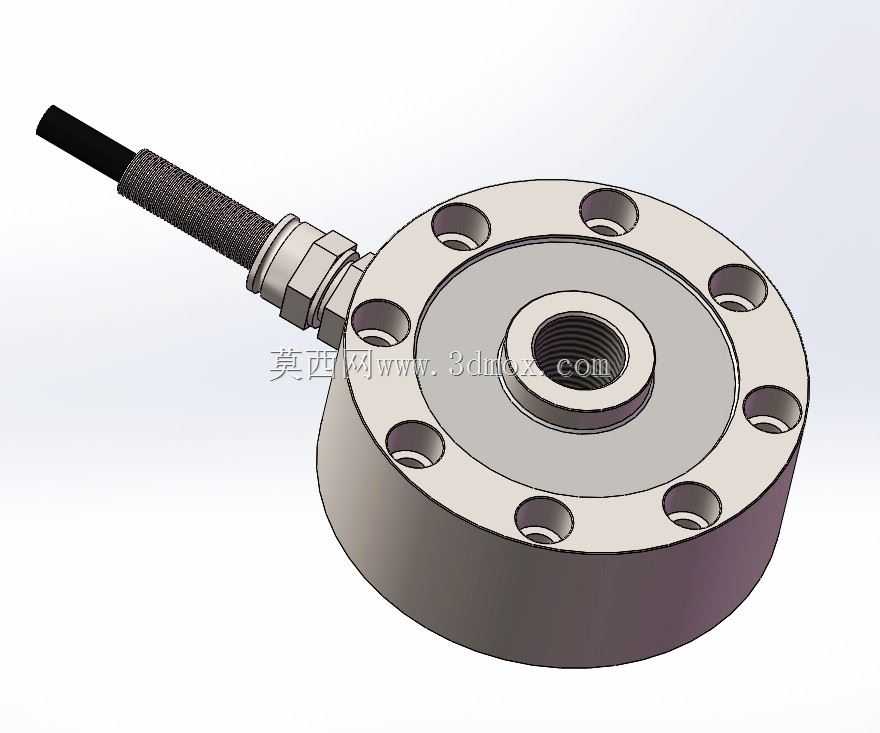

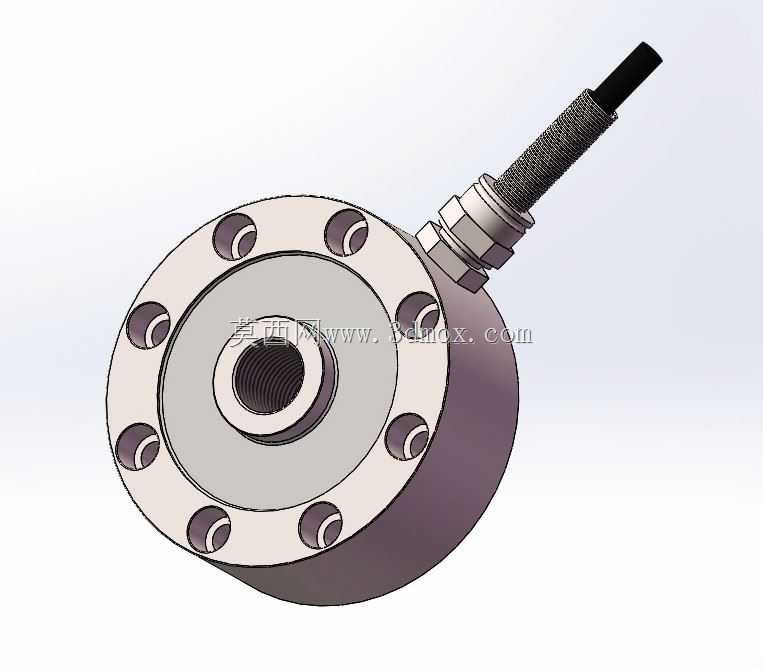

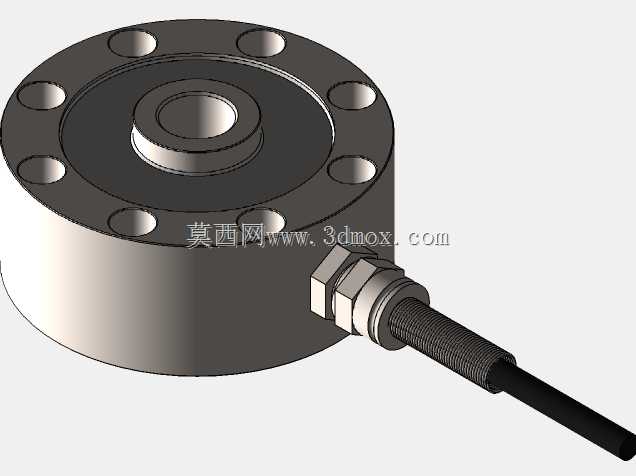

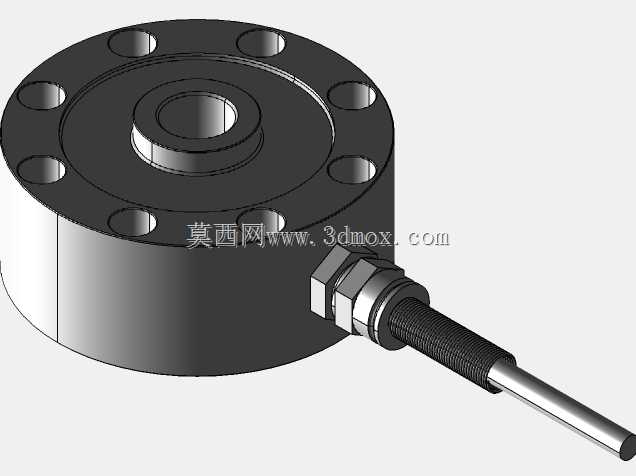

这款轮辐式拉压称重传感器，核心面向工业测力与称重计量场景设计，可广泛适配料仓料位称重、工业压机压装力监测、自动化装配线压合力检测、试验机力值校准、起重设备载荷监控、仓储平台称重等多类工业场景，既可以承接静态下的精准重量计量，也能捕捉动态作业过程中的瞬时拉压力变化，为工业生产过程的力值管控提供可靠的数据支撑。产品采用轮辐式弹性体结构设计，中心设置M16*1.5标准内螺纹孔作为力的承接接口，周边均匀分布8个沉头安装孔，可通过螺栓直接与被测工装、承载平台完成刚性连接，安装后整体受力同轴度高，能有效降低偏载带来的测量误差，适配拉向、压向双向力值的检测需求，额定覆盖量程从300N到10KN区间，可根据实际作业载荷选择对应量程规格，满足从轻载装配检测到中载平台称重的多元需求。设计过程中充分考虑工业现场的复杂工况，弹性体采用高强度合金钢材加工，经过严格的热处理工艺保障力学性能稳定，表面做防腐防护处理，可适配车间常规温湿度环境下的长期使用；出线端采用防水锁紧接头结构，既可以固定引出的信号线缆，避免线缆拉扯造成内部接线损坏，也能阻挡粉尘、水汽侵入传感器内部，提升产品在工业现场的环境适应能力。从安装边界来看，传感器整体为扁平圆柱结构，轴向厚度小，径向安装孔分布圆尺寸规整，安装时不需要预留过大的轴向装配空间，可直接嵌入到紧凑的工装结构内部，不需要额外设计复杂的转接支架；中心螺纹孔可直接对接带外螺纹的加载杆、压头或者拉环，周边安装孔可匹配常规内六角螺栓完成固定，安装作业便捷，后期维护更换也无需对现有工装做大规模改动。传感器的受力传递路径经过优化，外部载荷通过中心螺纹孔传递到轮辐式弹性梁上，粘贴在弹性梁上的应变元件将形变转化为线性电信号输出，信号线性度好、滞后误差小，长期使用蠕变值低，能够稳定输出可靠的力值数据，帮助生产现场实现力值的实时监控、超限报警、数据记录等功能，助力生产过程的质量管控与安全防护。
