IP68防水不锈钢S型梁拉力称重传感器

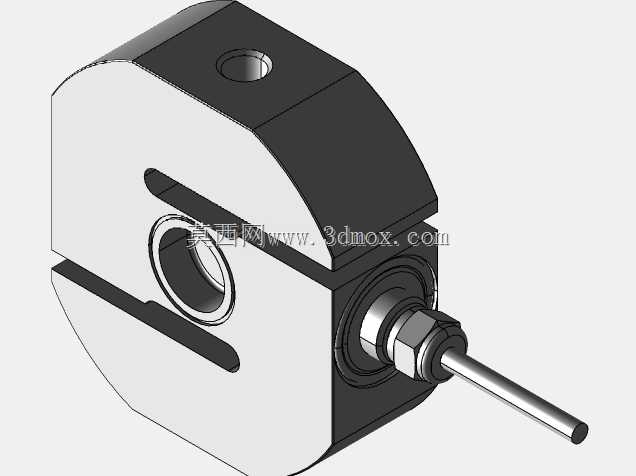

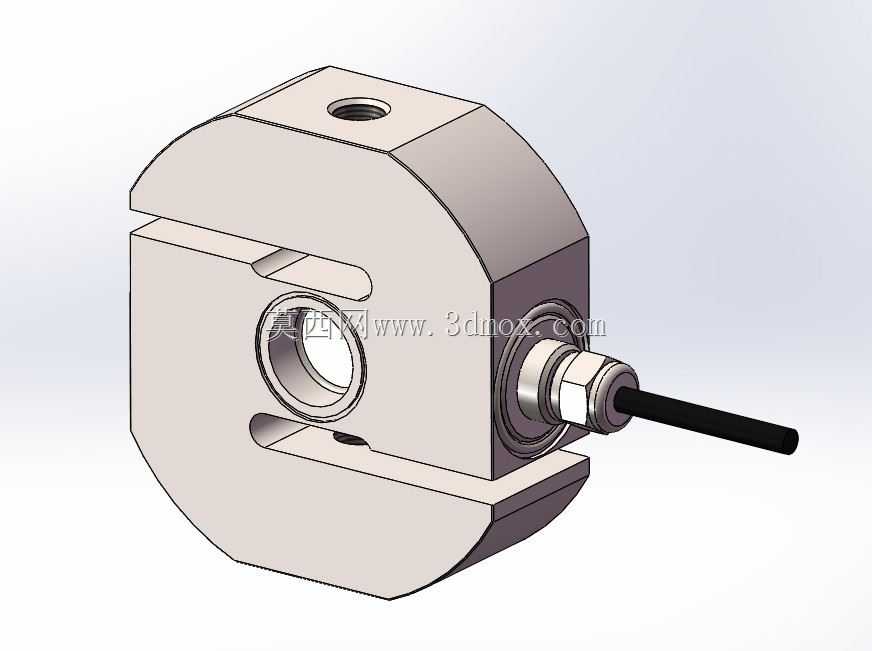

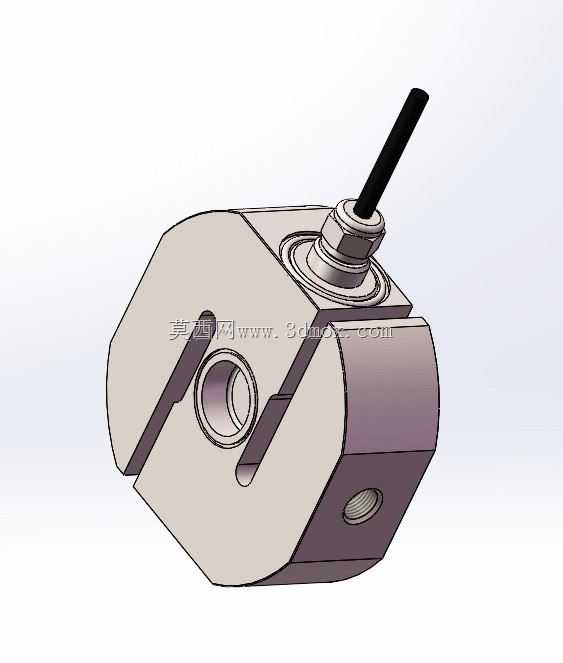

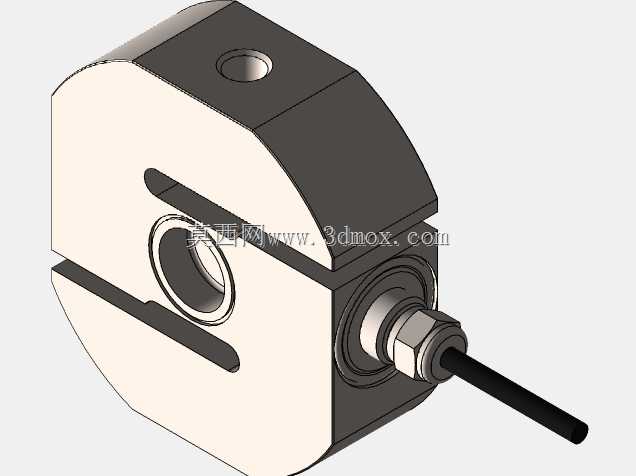

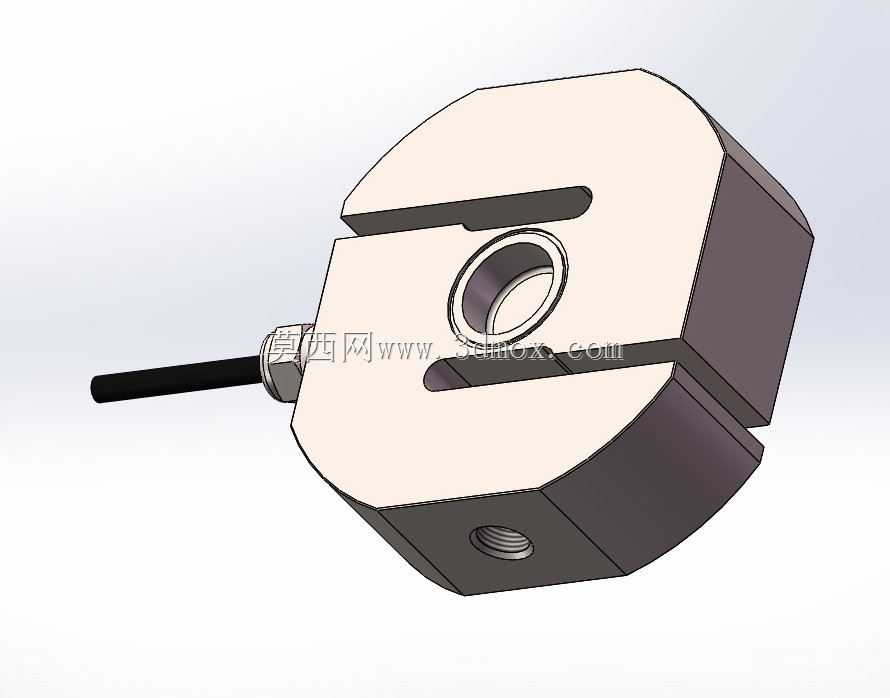

这款S型结构的拉力称重传感器，核心面向工业称重、力值检测场景设计，可广泛适配吊秤装配、料仓料位称重、自动化装配线压装力检测、试验机力值校准、起重设备载荷监控等多类工业场景，能够在潮湿、多尘甚至短时浸水的恶劣工况下稳定完成力值采集工作，解决了常规称重传感器在户外、潮湿车间、涉水作业环节易损坏、测量漂移的痛点。从功能特性来看，该传感器采用拉压双向承载设计，既可以检测竖直方向的拉力载荷，也可适配压力检测场景，IP68级的密封结构通过出线端防水接头、本体焊接密封处理，可阻挡粉尘侵入，同时能承受长期浸水作业的防护要求，不锈钢本体材质具备优秀的抗腐蚀、抗形变能力，可适配有弱腐蚀介质的工业现场使用，测量输出线性度优异，长期使用蠕变小，抗偏载能力优于同规格柱式传感器，能降低安装对位偏差带来的测量误差。在设计思路上，整体采用经典S型剪切梁结构，通过弹性体中部的应变区集中受力变形，将外加载荷转化为均匀的应变信号，弹性体的受力槽经过对称式设计，保证拉压受力时应变输出一致性，上下两端的螺纹安装孔采用同轴度公差控制，确保加载力线与传感器轴线重合，减少侧向分力带来的测量干扰；出线端采用金属防水接头锁紧线缆，配合密封胶灌封处理，既保证线缆抗拉扯能力，也阻断了水汽、粉尘从出线缝隙进入传感器内部的路径，本体边角做了倒角钝化处理，避免安装过程中划伤操作人员，也减少应力集中带来的结构疲劳风险。从安装边界来看，整体为近似方形的紧凑结构，中部开设贯通的应变孔位，上下端面的内螺纹安装孔可直接配套螺纹杆、关节轴承完成吊装或压装固定，安装时需预留足够的线缆弯折空间，出线侧避免与周边结构件硬接触，上下安装端面需保证平行度偏差在允许范围内，防止附加弯矩影响测量精度；传感器整体厚度适配常规工业安装空间，无需额外定制大尺寸安装支架，可直接替换同量程规格的常规S型传感器，适配现有称重设备的升级改造需求，在5kN、10kN量程范围内可实现稳定的力值检测，为工业称重、力值监控环节提供可靠的硬件支撑。
