开放式控制变压器TOCM3-4.0结构设计

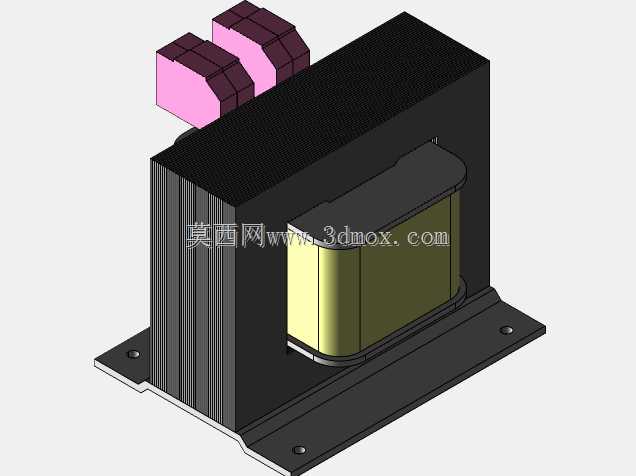

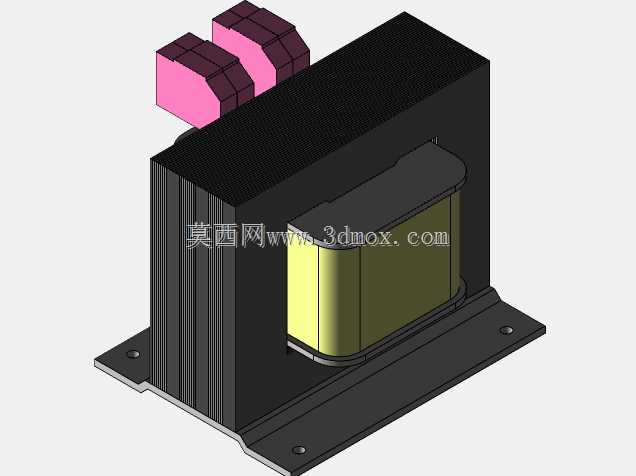

这款控制变压器主要面向工业低压配电场景与机床设备内部控制回路使用，能够将前端输入的较高交流电压转换为各类控制元件、信号指示灯、小型执行器件适配的安全工作电压，在工业控制柜、自动化生产线电控单元、中小型加工设备的供电回路中承担电压转换、电气隔离的核心作用，可有效避免主回路电压波动对后端精密控制元件造成冲击，同时通过初次级绕组的电气隔离降低操作人员接触控制回路时的触电风险。从结构设计来看，整体采用立式安装布局，底部设置带安装孔的一体式金属固定底座，安装孔位间距经过标准化适配，可直接固定在电控柜内的标准安装梁或设备内部的安装平板上，无需额外制作转接支架，安装边界预留了充足的接线操作空间，顶部的两组接线端子采用凸起式布局，接线时无需拆解外壳即可完成线缆压接，端子外部的绝缘护罩可防止积尘、金属碎屑掉落造成的接线短路问题。产品主体的外壳采用折边金属结构，侧面设置竖向散热筋结构，能够在变压器持续带载工作时，将绕组与铁芯产生的热量通过金属壳体快速传导散发，避免内部温升过高破坏绕组绝缘层，延长器件的连续工作寿命。外露的绕组部分采用绝缘浸漆处理，外层的防护结构可阻挡日常使用中的灰尘、少量飞溅液体接触绕组，同时不影响核心发热区域的散热效率。设计过程中优先考虑了工业场景的耐用性需求，整体结构无易损卡扣部件，金属壳体具备足够的结构强度，可承受设备运行过程中的常规振动与冲击，不会出现壳体变形、内部绕组移位的问题；接线端子的载流截面经过匹配计算，可满足额定功率下的长期载流需求，端子的固定结构可防止接线拉扯造成的端子松脱。整体外形紧凑规整，在满足散热与绝缘安全距离的前提下尽可能压缩了占用空间，适配电控柜内紧凑的安装环境，各部件的装配公差经过合理设定，既保证生产装配的便利性，也避免长期使用后部件松动产生的工作异响或接触不良问题，能够在常规工业车间的温湿度环境下长期稳定运行，为后端控制回路提供可靠的电压转换与隔离保障。
