板件边缘冲切加工冲压模具结构

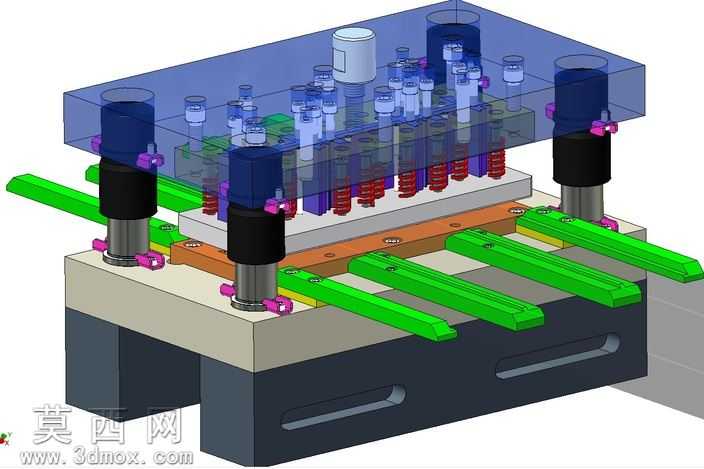

本模型为板件边缘冲切加工用冲压模具，整体采用三维参数化建模完成，建模过程严格遵循冲压模具设计规范，完整还原了模具从上模到下模的全部装配结构。模型渲染阶段对不同功能部件做了明确的材质区分：上模座采用半透明蓝色工程塑料质感的显示方式，方便观察内部嵌套的导套、弹性卸料组件与冲头排布结构；导柱部件采用金属银灰搭配黑色限位套的材质表现，清晰展示导柱与导套的配合导向关系；下模座采用深灰铸铁质感，凸显基座的厚重稳定性；送料定位的绿色导轨件采用亮面工程塑料材质，直观区分送料路径与模具工作区域；内部的复位弹簧采用红棕色金属材质，清晰呈现弹性元件的排布位置与预压装配状态。结构设计上，该模具采用四导柱精密导向结构，保证上下模合模过程的同轴度与运动精度，避免冲切过程中出现偏载啃模的问题；上模部分集成了多组冲切工位，可一次性完成板件边缘多位置的冲切作业，搭配弹性卸料板结构，开模时可顺利将卡滞在冲头上的板件脱出，避免带料影响连续送料；下模部分设置了对应位置的凹模镶块，同时搭配多组可调式绿色送料导轨，可根据待加工板件的宽度调整导轨间距，适配一定尺寸范围内的板件边缘冲切需求，导轨上预留的紧固槽位可快速完成位置锁定，调试操作便捷。设计思路围绕连续冲压作业的实用性展开，整体结构紧凑，导向精度可靠，卸料、导向、冲切、定位各功能模块划分清晰，既满足小尺寸板件边缘冲切的加工精度要求，也兼顾了模具装配调试、后期维护的便捷性，各部件的装配关系完全符合实际冲压模具的生产制造逻辑，可作为同类五金冲切模具结构设计的参考方案。
