重型商用车整体式前桥车轴结构

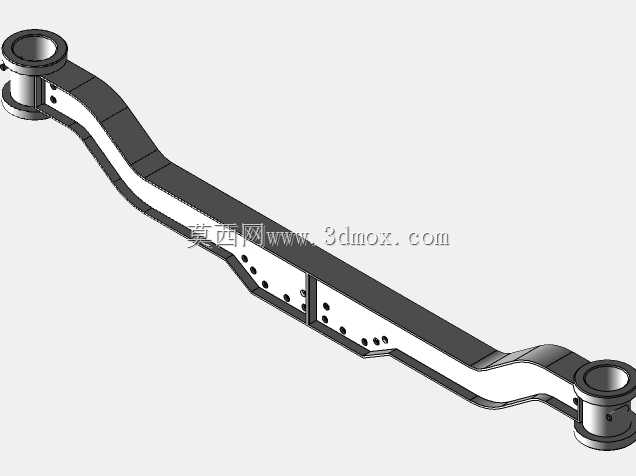

这款重型车轴是重型商用车底盘承载系统的核心承载构件，主要应用于重型货运卡车、大型客运客车、工程专用重载车辆的前桥部位，承担着承载整车前部载荷、传递车架与车轮之间各向作用力的关键作用，是保障重载车辆行驶稳定性、承载可靠性的核心底盘部件。在实际车辆运行场景中，该车轴需要同时承受垂直方向的满载载荷、车辆制动时产生的纵向冲击力、转向过程中的横向侧倾力，以及非铺装路面行驶带来的交变冲击载荷，因此整体结构采用了高强度合金钢材的一体化弯梁设计，中部下沉式的弓形结构既可以避让发动机油底壳、转向拉杆等前置动力与转向部件，预留足够的部件安装与运动间隙，又能在保证结构强度的前提下降低整车重心，提升重载行驶的稳定性。车轴两端的轴头安装位采用了高精度的同轴加工设计，预留了轮毂轴承安装位、制动底板连接法兰、转向节主销装配孔位，能够直接匹配标准规格的重载轮毂、鼓式或盘式制动总成、转向节部件，两端的连接支座带有标准化的螺栓孔阵列，可直接与前悬挂钢板弹簧组件进行刚性连接，无需额外设计转接支架，大幅降低底盘装配的复杂度。设计过程中针对重载工况的受力特点，对轴身的弯曲截面进行了变截面优化，在受力集中的板簧安装座、轴头过渡区域做了加厚加强处理，轴身中部非高载荷区域适当优化壁厚，在保证整体抗弯、抗扭强度满足重载要求的前提下，尽可能控制构件自身重量，降低底盘簧下质量，提升车辆行驶的平顺性。整体安装边界完全符合主流重型商用车的前桥装配尺寸规范，轴身总长、板簧安装座中心距、两端轴头的同轴度公差都严格匹配量产车型的装配要求，既可以用于全新重载车型的底盘开发验证，也可以作为售后替换配件的设计参考，适配不同吨位级别的重型商用车辆使用场景，能够满足公路长途运输、工程作业重载等多种复杂工况的使用需求。
