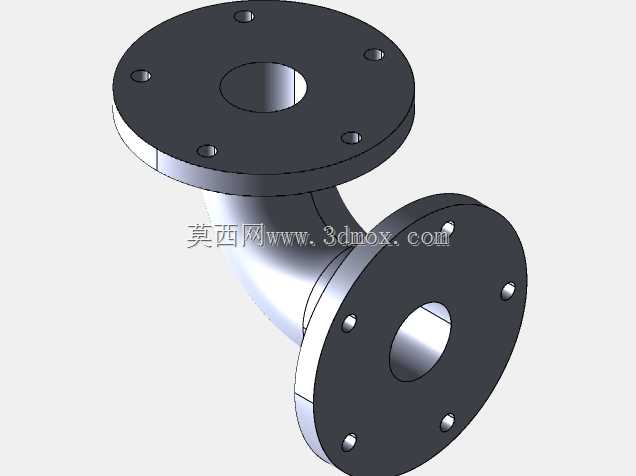

带法兰连接结构的90度弯头管路构件

这款带双法兰结构的90度弯头，是工业流体输送管路系统中应用极为广泛的转向连接件，主要承担管路直角转向时的介质导流与连接固定作用，常见于市政给排水管网、化工流体输送管线、暖通循环水系统、工业生产物料输送管路等场景，能够在管路需要改变铺设方向的节点处，实现两段垂直排布管路的密封对接，保障介质在转向过程中保持顺畅的流动状态，减少管路转向处的流体阻力与局部压力损失。从功能特性来看，该弯头两端采用标准法兰盘连接结构，法兰盘上均匀分布有螺栓安装孔，安装时可通过配套螺栓将弯头两端法兰与对应管路端部的法兰盘紧密锁紧，配合法兰密封垫片即可实现可靠的管路密封，能够承受管路内一定的流体压力，避免介质在连接位置出现渗漏问题，同时法兰连接的形式也便于后期管路维护时的拆卸与部件更换，无需对整段管路进行切割改动。在设计思路上，这款弯头的弯曲段采用平滑圆弧过渡结构，没有生硬的直角折角，能够有效降低流体流经转向位置时的湍流效应，减少介质对管壁的长期冲刷磨损，延长构件的实际使用寿命；两端法兰盘的安装孔采用圆周等距排布设计，能够保障螺栓锁紧时各点位受力均匀，避免法兰盘因受力不均出现密封面翘曲导致的渗漏问题，法兰盘与弯曲管段的衔接位置做了加厚过渡处理，能够提升构件整体的结构强度，应对管路运行过程中产生的振动与压力波动。从安装边界来看，该弯头两端法兰的端面为平行于对应管路轴向的密封平面，安装时需要保障两端对接的管路保持垂直排布，预留出与弯头长度匹配的安装间距，螺栓安装时需按照对角顺序逐步锁紧，避免单侧受力过大导致法兰密封失效；弯头的弯曲段外侧预留有足够的管壁厚度，能够适配常规工业管路的压力等级要求，整体结构紧凑，安装后不会占用过多的管路排布空间，能够适配不同场景下的管路布局需求，在保障转向连接功能的同时，兼顾了安装便捷性与运行可靠性。
