卧式4000升聚丙烯储水罐体结构设计

这款卧式储水罐体主要面向民用供水、小型工业生产循环水储配、农田灌溉临时储水、厂区消防备用水存储等场景，可稳定容纳4000升水体，也可适配存储弱腐蚀性化工水剂、常温液态生产原料，凭借热塑性聚丙烯的材质特性，能够抵御常规水体杂质、弱酸碱介质的侵蚀，相比金属储罐无需额外做防腐涂装，长期使用不易出现锈穿、结垢问题，后期维护成本更低。

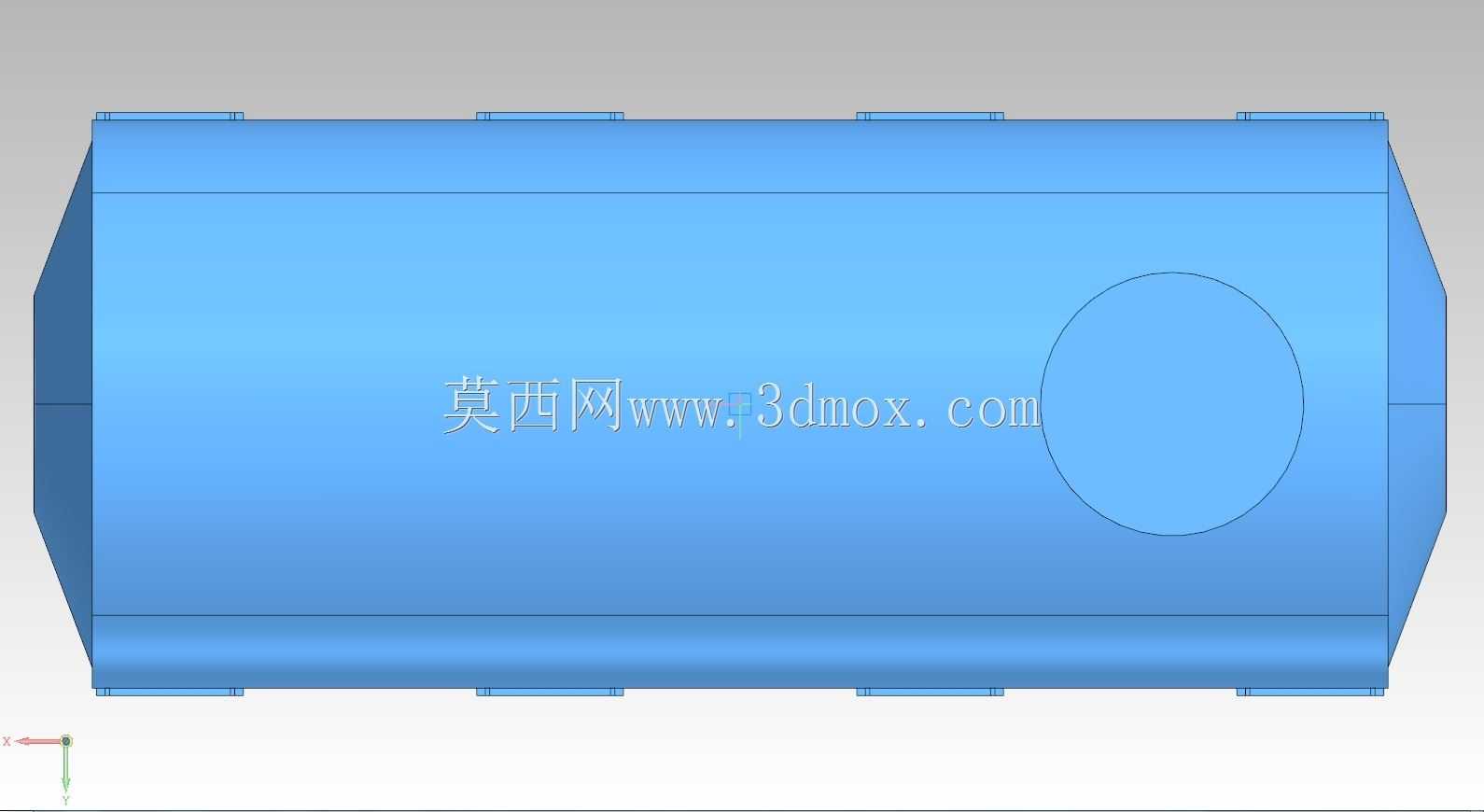

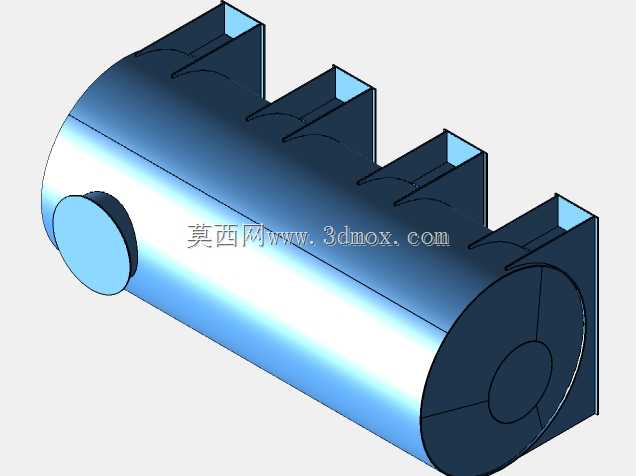

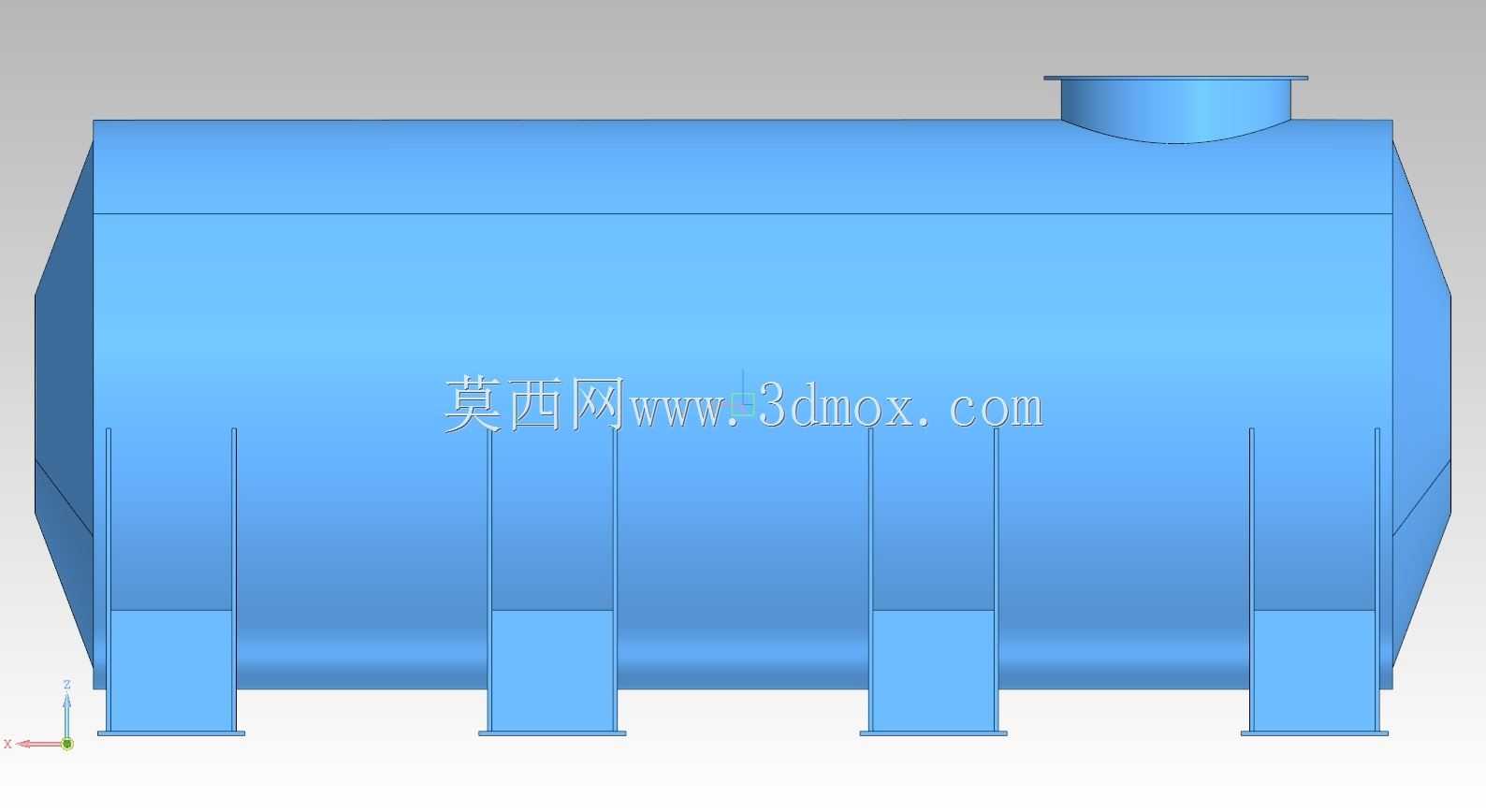

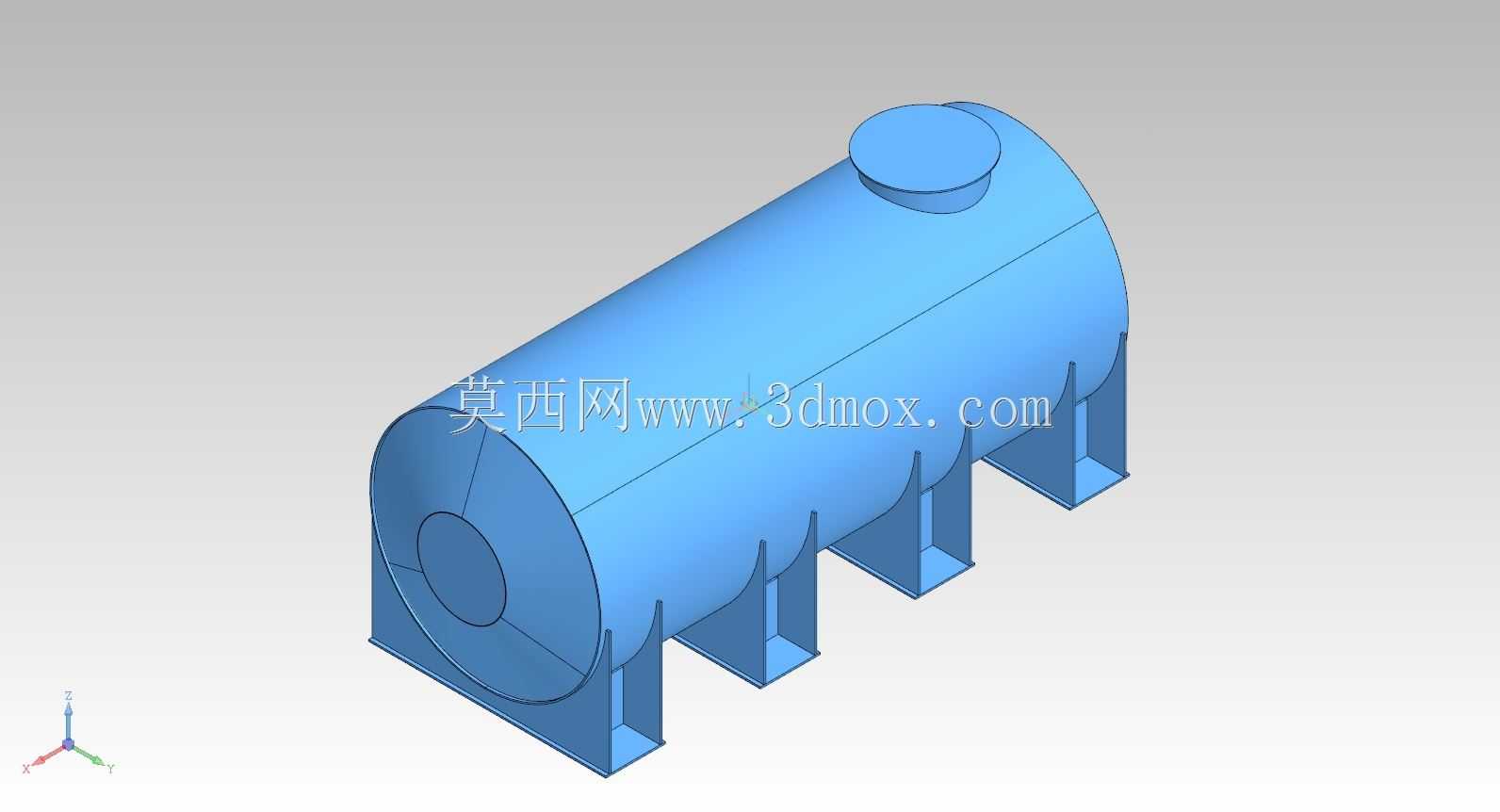

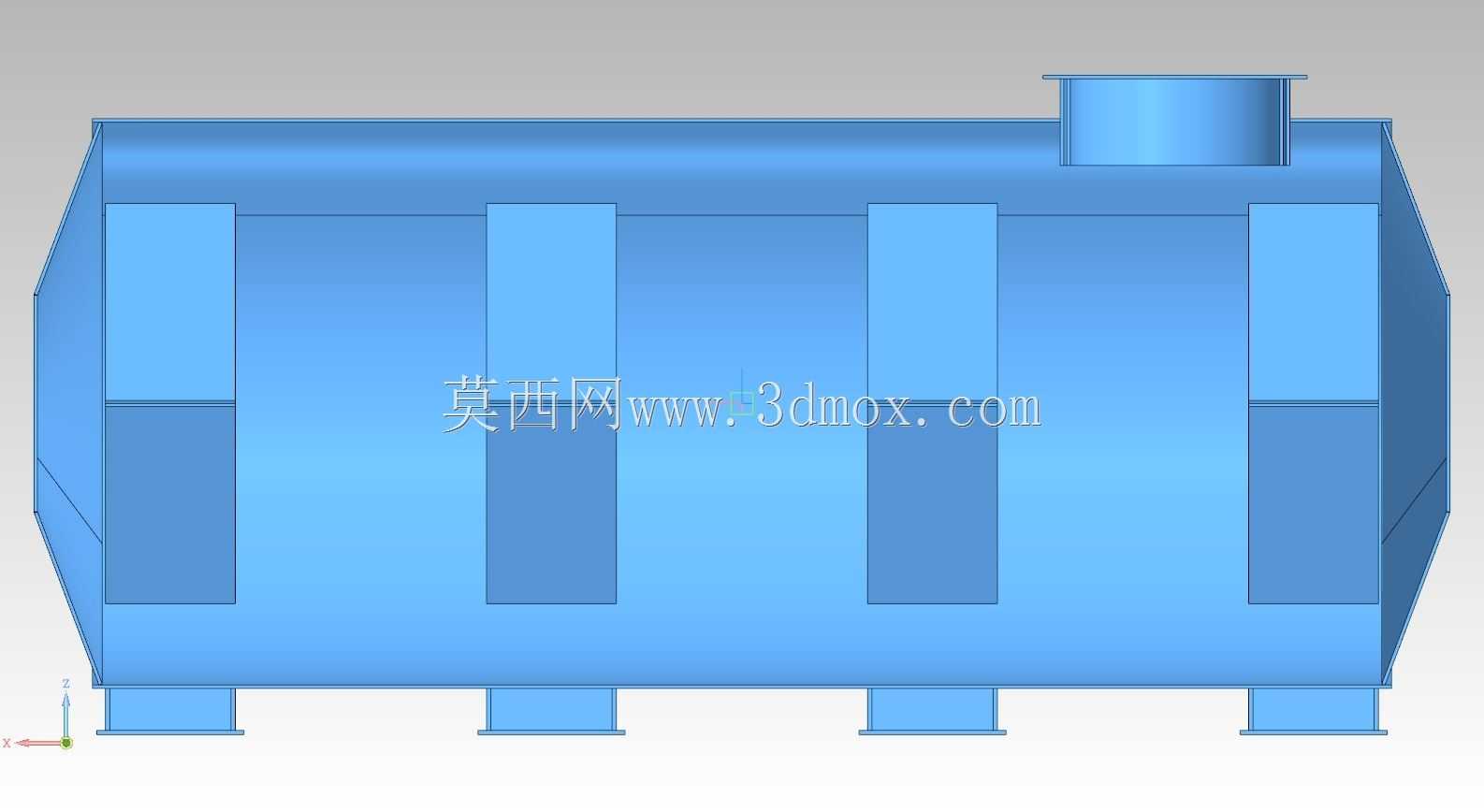

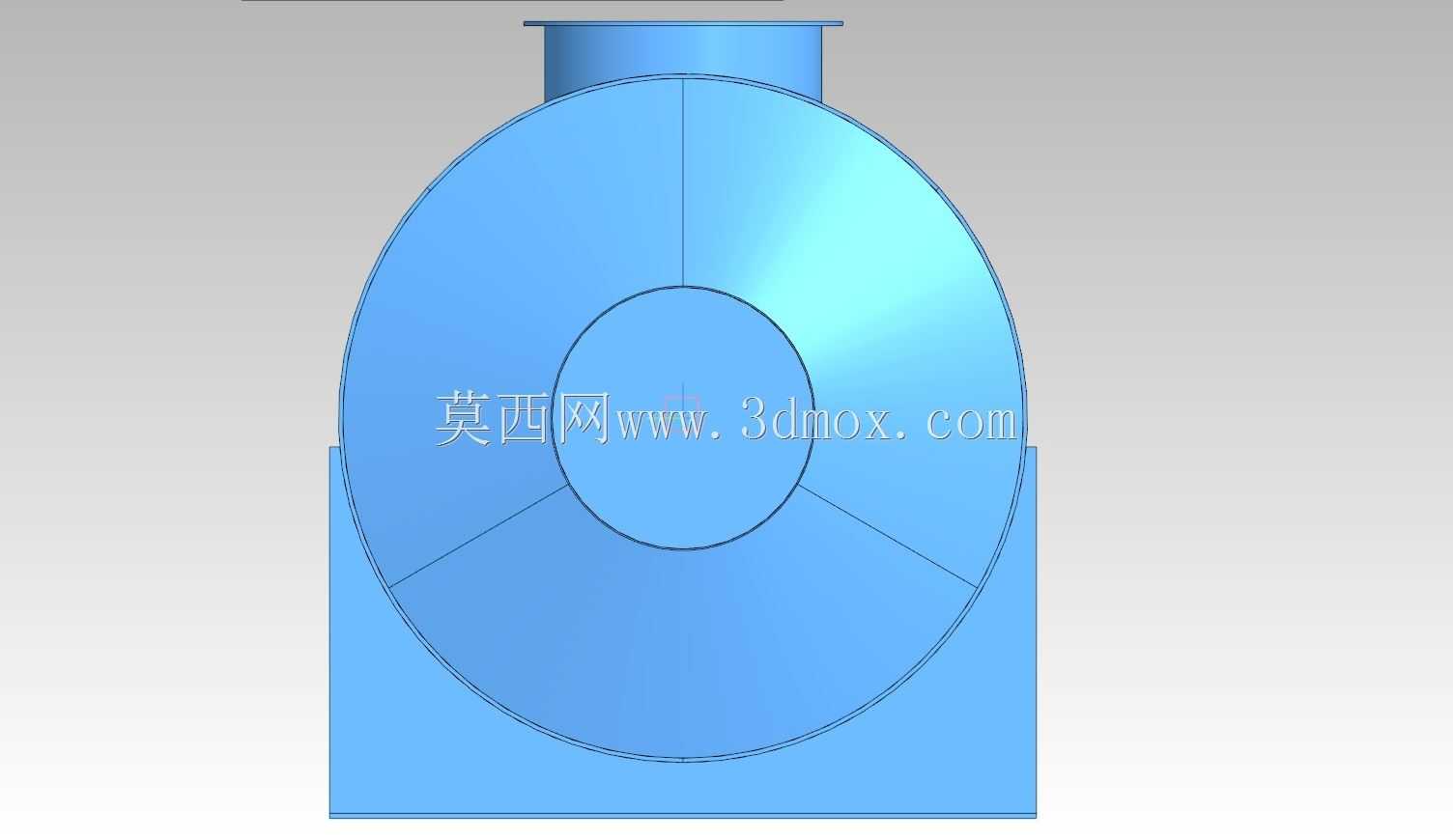

从功能设计来看，罐体采用水平卧式布置，相比立式储罐重心更低，对安装地面的承重强度要求更宽松，无需做深挖的承重基础，适合在厂区空地、楼顶平台、郊野临时作业点快速部署。罐体顶部设置圆形检修人孔，方便后期进入罐体内部清理淤积杂质、检查内壁状态，两端采用标准椭圆封头结构，相比平盖封头能够更好分散内部液体的静压力，降低罐体局部应力集中的风险。罐体底部配置四组一体式鞍式支撑脚，支撑脚与罐体弧面采用贴合式焊接结构，增大接触受力面积，避免罐体局部受压变形，支撑脚底部预留平整安装面，可通过膨胀螺栓直接与混凝土地面固定，抵御大风、意外碰撞带来的倾覆风险。

设计过程中重点考量了壁厚与加强结构的匹配性，筒体壁厚设定为8mm，配套的加固肋厚度为10mm，所有焊接位置采用挤压焊接工艺，焊脚尺寸匹配焊接零件的最小厚度要求，保证焊缝强度与母材强度一致，避免长期承压出现焊缝开裂渗漏问题。外形尺寸方面，罐体总长度为3000mm，筒体直径为1300mm，安装时需预留至少3500mm的轴向长度空间，径向方向需预留不小于1600mm的宽度空间，顶部人孔上方需预留至少800mm的操作空间，方便检修人员开启人孔、开展维护作业。整体结构无复杂异形部件，所有板材均为常规规格聚丙烯板材，加工下料难度低，焊接工艺成熟，适合小批量定制生产，能够满足不同场景下的固定式液态介质存储需求，在常温常压工况下可长期稳定运行。
