R1/4锥螺纹水泵适配铸接接头

　　在小型给排水、循环冷却、园林喷灌以及家用增压泵的现场配管中，泵体接口与软管或硬管口径不一致是最常见的装配矛盾。这个R1/4锥形外螺纹水泵适配铸件，就是为解决泵出口与输水通路快速对接而设计的过渡连接件，整体采用硅铝合金压铸成型，兼顾轻量化、耐蚀性与批量制造成本。

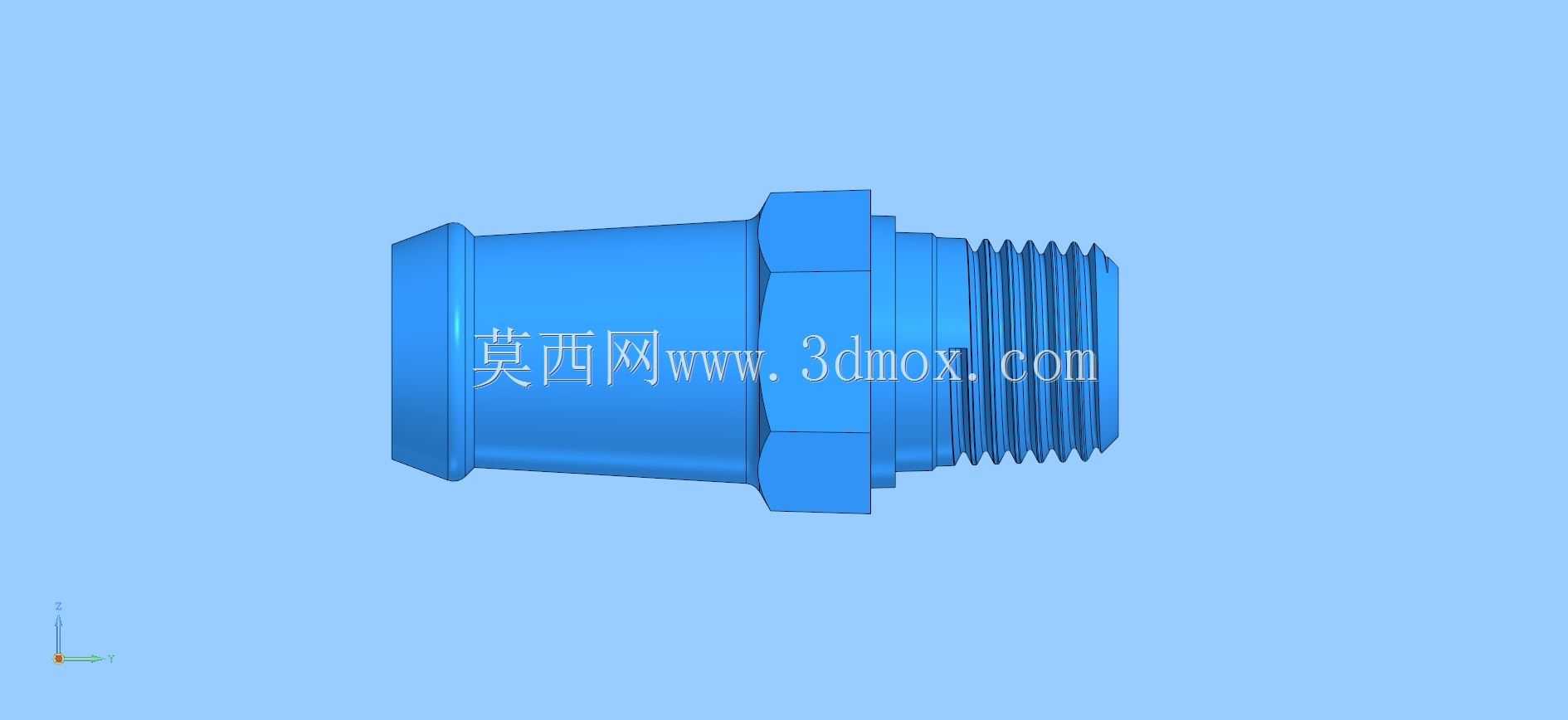

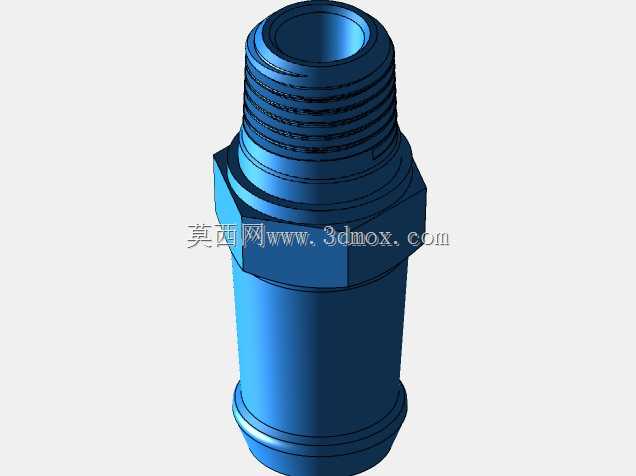

　　从结构功能上看，零件一端加工R1/4密封锥管螺纹，旋入泵体或阀块内螺纹接口后，依靠牙型过盈形成可靠的管路密封，无需额外厚密封垫即可承受常规输水压力；中段设置六角拧动平台，给扳手提供明确夹持面，现场安装时可直接用开口扳手或活动扳手施加拧紧力矩，避免圆柱外壁被钳口夹伤。另一端为带环形防滑棱的软管插接尾管，外轮廓呈阶梯微锥形态，橡胶管或PVC软管套入后，配合喉箍锁紧即可形成防脱连接，通水时不会因压力脉动出现拔脱渗漏。

　　建模时先以回转轴线为基准建立主体旋转特征，将内腔流道、外螺纹段、六角法兰、插接管尾作为连续实体处理，保证壁厚均匀过渡。锥螺纹段按照55度密封管螺纹牙型规律绘制，牙顶牙底保留微小圆角，既符合压铸后少量机加工的工艺余量，也避免尖角在承压时产生应力集中。六角平台的对边尺寸参照常规手动扳手空间设定，平台两侧与螺纹段、插接段之间留出退刀与拔模斜度，压铸件出模方向沿轴线布置，侧向无复杂倒扣，模具结构简单。

　　安装边界方面，螺纹端旋合长度控制在锥螺纹有效牙数范围内，拧紧后六角端面与泵体接口面保留少量间隙，防止过度顶压造成铝件螺纹崩裂；插接尾管的外径与常用输水软管内径匹配，插管有效长度足以容纳喉箍压紧区域，外围需预留手指和扳手操作空间，避免邻近管路干涉。内腔流道在变径处做圆滑过渡，减少水流急转弯带来的局部阻力与气蚀噪声，对小流量水泵的效率影响较小。

　　这类适配接头在整机配套中属于不起眼但决定泄漏率的零件，三维建模阶段把螺纹密封长度、扳手夹持空间、软管插拔行程以及压铸壁厚一并校核，能有效减少试制阶段的接口不匹配、装配拧不动和运行渗漏问题。
