5/8规格滚子链链轮传动结构三维设计

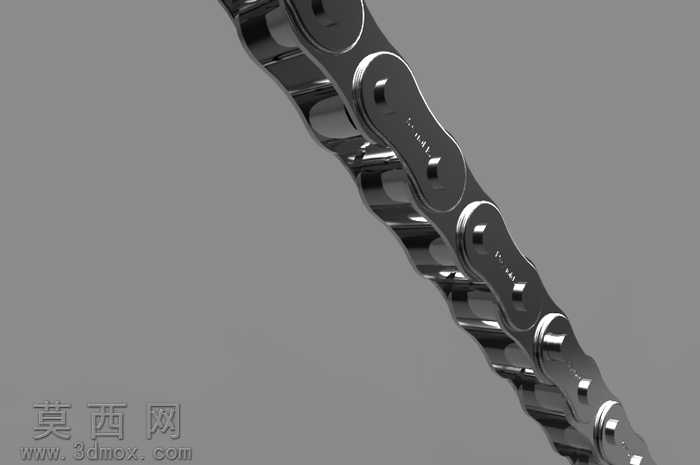

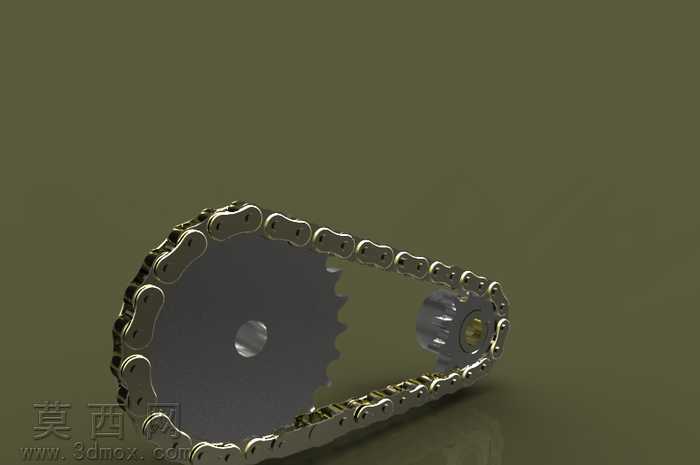

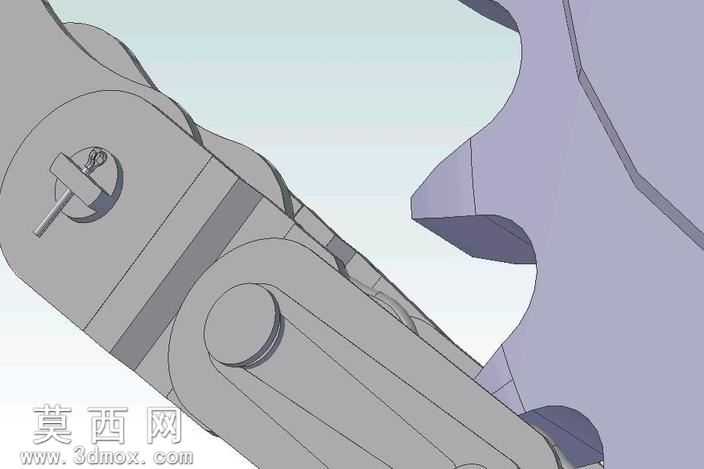

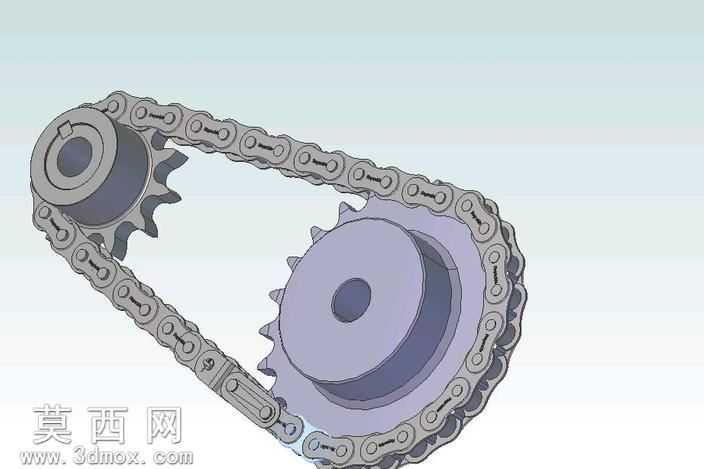

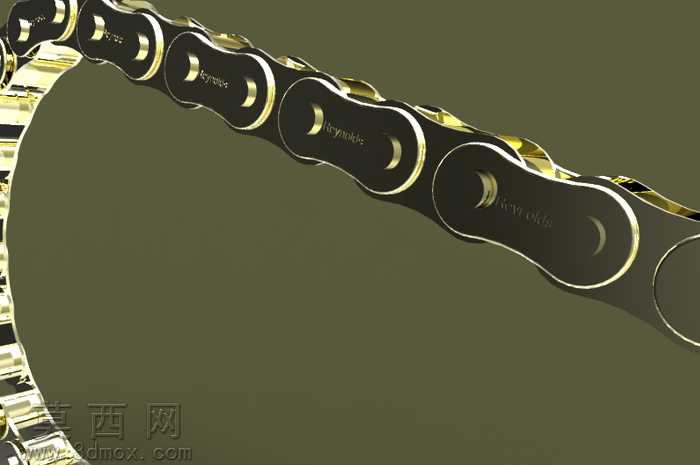

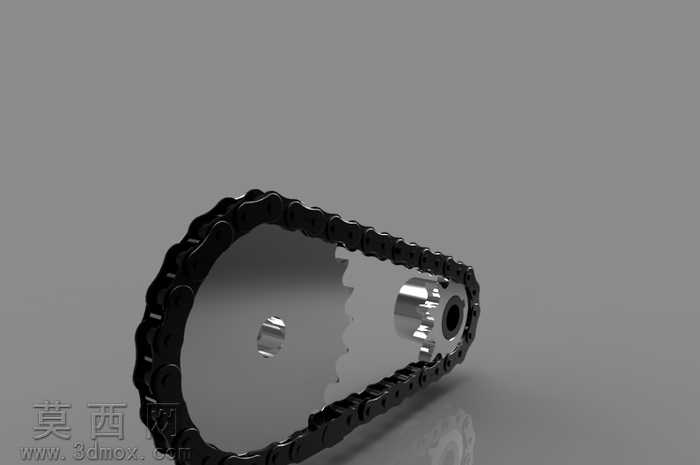

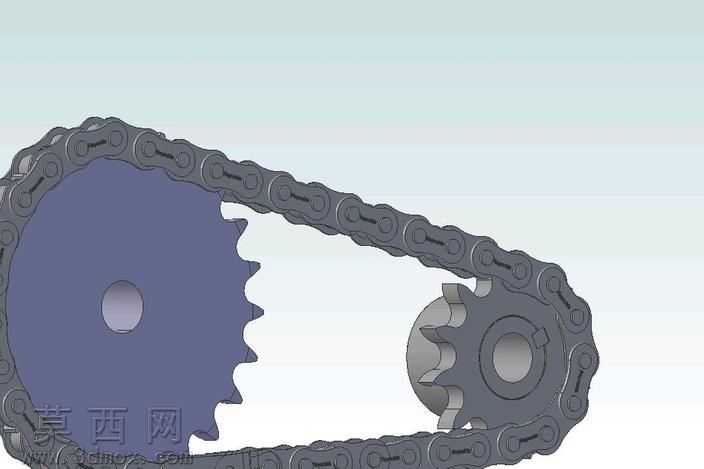

本作品为5/8节距规格的链传动三维结构设计，采用主流三维机械建模软件完成全参数化构建，建模过程严格遵循机械设计手册中滚子链传动的相关尺寸规范，对链轮齿形、链节结构、销轴配合、内外链板衔接等核心结构进行了1:1等比例还原。建模阶段首先完成基准坐标系搭建，依据5/8链号对应的节距、滚子直径、齿顶圆、齿根圆等核心参数绘制链轮截面草图，通过拉伸、切除、阵列等特征操作完成主动链轮与从动链轮的实体构建，齿廓部分采用三圆弧一直线的标准链轮齿形设计，保证链节啮合过程的顺滑性，避免传动卡滞。链条部分采用单链节参数化建模后沿链轮啮合轨迹进行曲线阵列，精准还原每一节链板、销轴、滚子、套筒的装配关系，所有配合面均预留符合机械加工要求的合理公差，确保结构符合实际装配逻辑。材质与渲染阶段，针对不同零部件赋予对应工业材质：链轮主体采用45号钢调质材质，表面做哑光金属质感处理，还原钢材经机加工后的细腻金属纹理；链条的内外链板采用淬火合金钢材质，表面做发黑处理的深灰哑光质感，销轴与滚子部分做亮面镀铬金属效果，通过材质差异清晰区分不同零部件的功能分区。渲染场景采用中性灰纯色背景，搭配三点布光方案，主光源从斜上方45度投射，突出链轮齿形与链节衔接处的结构轮廓，辅光源补光消除结构暗部死黑，环境光提升整体金属材质的反射质感，最终渲染效果清晰展现链传动的整体装配形态与啮合细节。设计思路上，本结构聚焦链传动的核心传动特性，完整呈现链传动适用于中心距较大传动场景、平均传动比准确、传动效率较高的结构特点，建模过程中对链条张紧状态做了合理还原，既保证链条与链轮轮齿的充分啮合，又避免过度张紧带来的额外载荷，整体结构可直接用于机械设计教学演示、传动方案选型参考、相关设备的传动结构虚拟装配验证，能够帮助使用者直观理解滚子链传动的工作原理与各零部件的配合关系。
