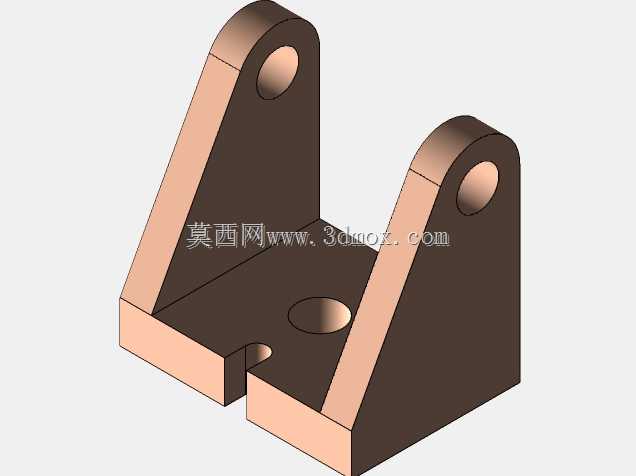

L型双耳铰接式安装固定支座结构

该款L型双耳铰接式安装固定支座，是工业机械装配场景中应用十分广泛的刚性支撑连接构件，常被用于自动化生产线工位、轻型物料输送架体、小型工装夹具模组以及非标设备的机架连接环节，主要承担载荷传递、部件铰接定位、相邻组件安装基准的核心作用，能够在静态支撑与小幅摆动的铰接工况下保持稳定的结构强度，避免连接部位出现应力集中导致的形变或断裂问题。从功能特性来看，支座采用一体化弯折成型的L型主体结构，底部为水平安装基面，基面开设两处定位安装孔，其中一处为圆形沉头通孔，用于穿装锁紧螺栓实现支座与安装基面的刚性固定，另一处为侧边开口的U型卡槽，可在不拆卸相邻部件的情况下完成支座的快速拆装调整，大幅降低设备运维阶段的拆装工作量；竖直方向对称设置两块带铰接孔的支撑耳板，两块耳板的铰接孔保持严格的同轴度公差，可穿装销轴与外部摆臂、连杆、拉杆类活动构件实现铰接连接，耳板与水平基面之间设置平滑过渡的加强筋结构，能够有效抵消铰接部位传递的径向载荷与倾覆力矩，避免耳板与基面衔接处出现应力断裂。在设计思路上，该构件优先兼顾结构刚性与安装便捷性，整体采用等壁厚设计，在保证载荷承受能力的前提下尽可能压缩构件整体体积，减少不必要的材料占用；耳板顶端做圆弧过渡处理，既能够消除锐边带来的装配安全隐患，也能优化应力传递路径，避免尖角位置的应力集中问题；所有安装孔的孔口均做倒角处理，既方便装配时的销轴与螺栓导入，也能避免孔口锐边刮损配合部件的表面镀层。从安装边界来看，该支座的水平安装基面为规整矩形，底部无突出结构，可直接贴合在平整的金属机架板面、型材安装面或混凝土预制基面上，安装时仅需保证基面平面度公差在合理范围内，即可实现稳定贴合；两块竖直耳板的间距预留了充足的铰接部件安装空间，可适配对应直径的销轴与标准铰接件，安装完成后铰接活动件的摆动范围不会与支座主体产生结构干涉，能够满足常规摆角范围内的活动连接需求，在轻型载荷的铰接支撑场景下具备极强的适配性。
