电脑ATX电源钣金外壳结构设计

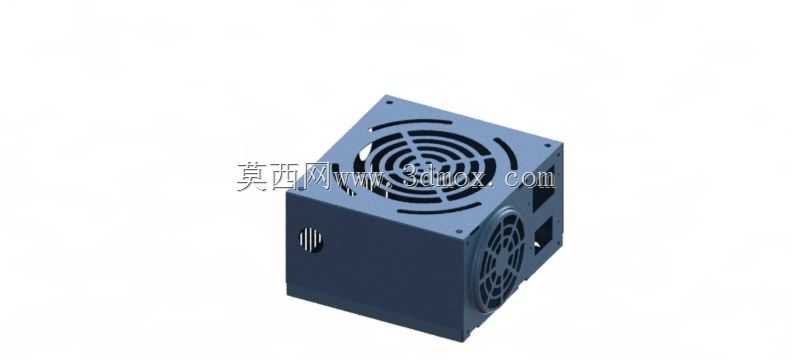

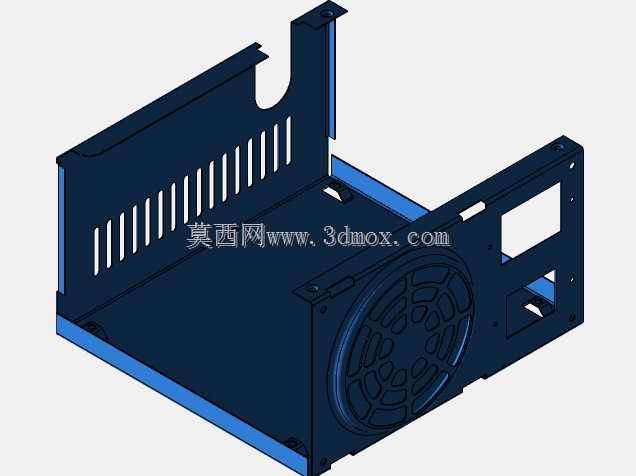

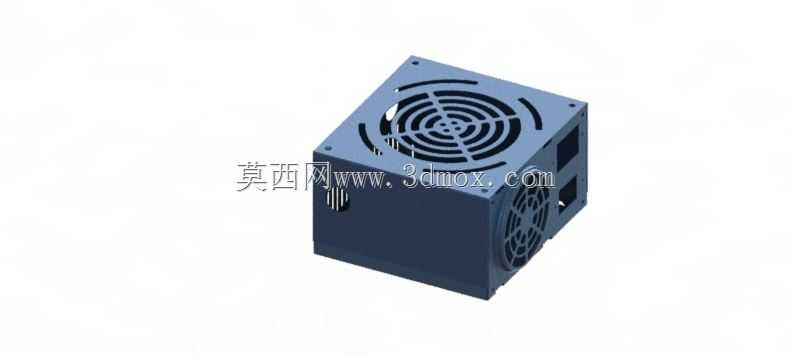

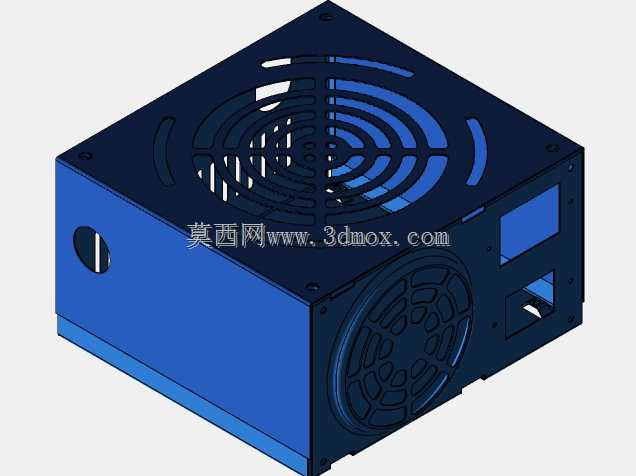

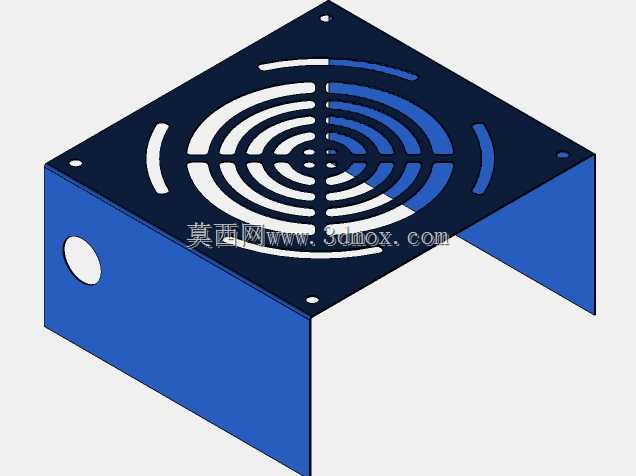

这款钣金壳体是台式计算机开关电源的专用承载外壳，是PC硬件供电系统的核心防护结构件，广泛应用于台式组装电脑、工业工控主机、服务器入门级供电单元、嵌入式工控设备的供电模块封装场景，承担着容纳电源变压电路、整流模块、散热组件，隔绝内部高压电路与外部接触风险，同时构建散热风道、提供整机安装固定接口的多重作用。在实际使用场景中，该外壳需要适配标准ATX电源的安装尺寸规范，能够直接嵌入常规台式机箱的电源安装位，通过侧边的固定孔位与机箱机架锁紧，避免供电模块在设备运输、运行震动过程中出现移位、松脱的问题。从功能特性来看，壳体采用钣金折弯一体成型工艺制作，整体为封闭式六面体结构，除了预留的通风开孔与接口位外，其余面均为完整钣金面，能够有效屏蔽内部电路产生的电磁干扰，避免电源工作时的电磁杂波影响主板、内存等敏感硬件的稳定运行，同时也能阻挡外部灰尘、虫鼠、金属碎屑进入电源内部，降低电路短路、元件积热烧毁的风险。在散热结构设计上，壳体两个相邻立面分别开设了大尺寸轴流风扇安装位与辅助通风栅格，主风扇位采用同心圆放射状通风孔设计，既能够保证大流量空气顺利穿过壳体带走内部变压器、功率管、整流桥等发热元件的工作热量，又能通过孔位的尺寸限制避免较大异物触碰高速旋转的风扇扇叶，侧面的辅助通风栅格采用长条式开孔，配合主风扇形成贯穿式风道，让冷空气从侧面进入、热空气从风扇端排出，大幅提升电源长时间高负载运行下的散热效率。设计过程中充分考虑了钣金加工的工艺特性，所有折边均预留了标准折弯余量，边角处做了内卷边处理，避免装配和维修过程中锋利的钣金切口划伤操作人员，壳体上的所有安装孔位均按照标准电源的PCB板固定位、输出接口位、风扇安装位做了精准对位，不需要二次加工即可完成内部元件的快速装配。在安装边界上，壳体严格遵循标准ATX电源的外形尺寸规范，长宽高尺寸适配绝大多数台式机箱的电源安装仓位，输出端的开孔位置匹配常规24Pin主板供电、CPU供电、显卡供电、SATA供电接口的排布位置，输入端的品字电源插座开孔位置统一，能够兼容通用的台式机电源线缆，不需要额外定制转接配件即可完成整机组装。
