多通带法兰连接式铸铜流体换向构件

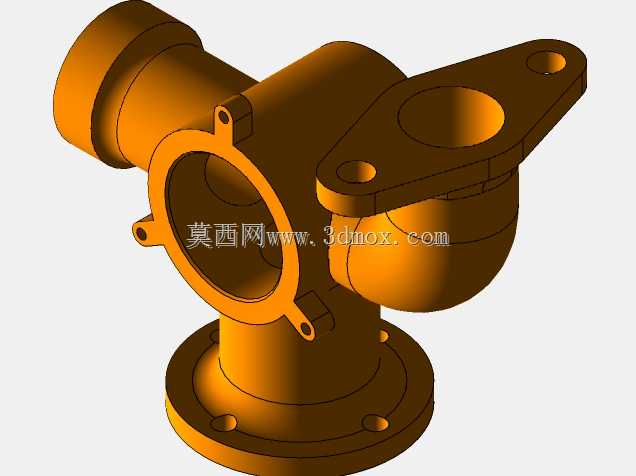

该构件主要应用于工业流体输送管路系统中，作为管路节点处的流体换向与汇流核心部件，适配水暖、化工介质输送、小型液压回路等多类场景，能够在多支路交汇的管路节点上实现不同方向管路的连通、介质流向切换，同时兼顾节点处的结构支撑与密封承压作用，可适配水、低压蒸汽、轻质油品等多种常规流体介质的输送工况。从实际用途来看，该构件承担着三路以上管路的交汇连接功能，底部的圆形法兰结构用于和主输送管路的法兰端面对接，通过法兰盘上的均布螺栓孔实现紧固件锁紧，保证连接端面的密封性能，避免介质在节点处出现渗漏；侧方伸出的横向接口用于对接支路管路，上方带双耳安装座的接口可对接控制元件或者外接输出支路，带凸耳的前端法兰接口既可以对接检修端盖，也可作为另一路介质的输入输出接口，不同方向的接口布局能够适配狭小安装空间内的多管路排布需求，减少管路弯折带来的流阻损耗。从功能特性来看，该构件采用一体化铸造成型的壳体结构，整体壁厚均匀，过渡位置均做了圆弧倒角处理，既能够避免铸造过程中出现应力集中导致的壳体开裂问题，也能减少介质在腔体内流动时的紊流现象，降低流阻提升输送效率；壳体外部的各类连接凸耳、安装座均与主体一体铸造成型，保证了整体结构强度，能够承受管路内的常规工作压力，避免接口位置受管路拉力、振动影响出现断裂问题；各连接端面均预留了密封件安装位，可适配密封圈、密封垫等常用密封元件，保证各连接位置的密封可靠性。从设计思路来看，该构件在设计时优先考虑了管路节点的安装便捷性，底部法兰采用标准圆形法兰尺寸，能够和同通径的常规管路法兰直接匹配，无需额外制作转换接头；上方的双耳安装座预留了两个安装通孔，可直接通过螺栓将整个构件固定在周边的安装支架上，分担管路连接带来的承重负荷，避免构件自重与管路拉力全部作用在连接法兰上导致密封失效；腔体内部采用平滑过渡的球形腔体结构，能够让不同方向流入的介质在腔体内平缓换向，减少介质对壳体内壁的冲刷，延长构件的整体使用寿命。从外形尺寸与安装边界来看，该构件整体布局紧凑，横向接口与竖向法兰的轴线垂直相交，上方安装座的伸出长度经过优化，不会和周边管路、安装结构产生干涉；底部法兰的螺栓孔采用圆周均布设计，安装时无需刻意调整角度即可完成对位锁紧，各侧方接口的中心高度经过匹配设计，能够适配常规高度的支路管路排布，安装时仅需预留出法兰螺栓锁紧的操作空间、以及侧方管路连接的操作余量即可完成装配，无需额外预留过大的安装空间，能够有效提升管路排布的空间利用率。
