多接口螺纹转接连接座结构设计

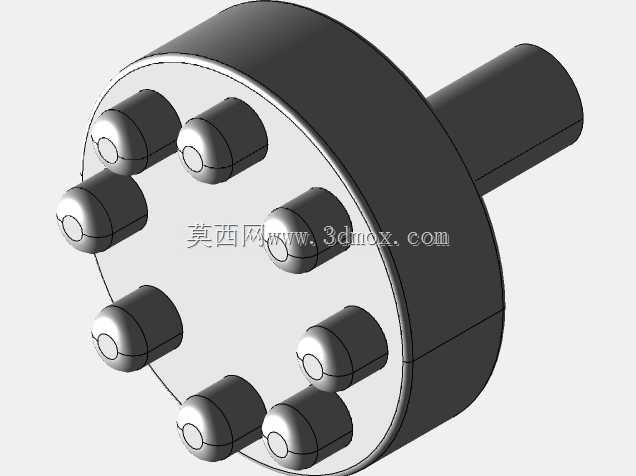

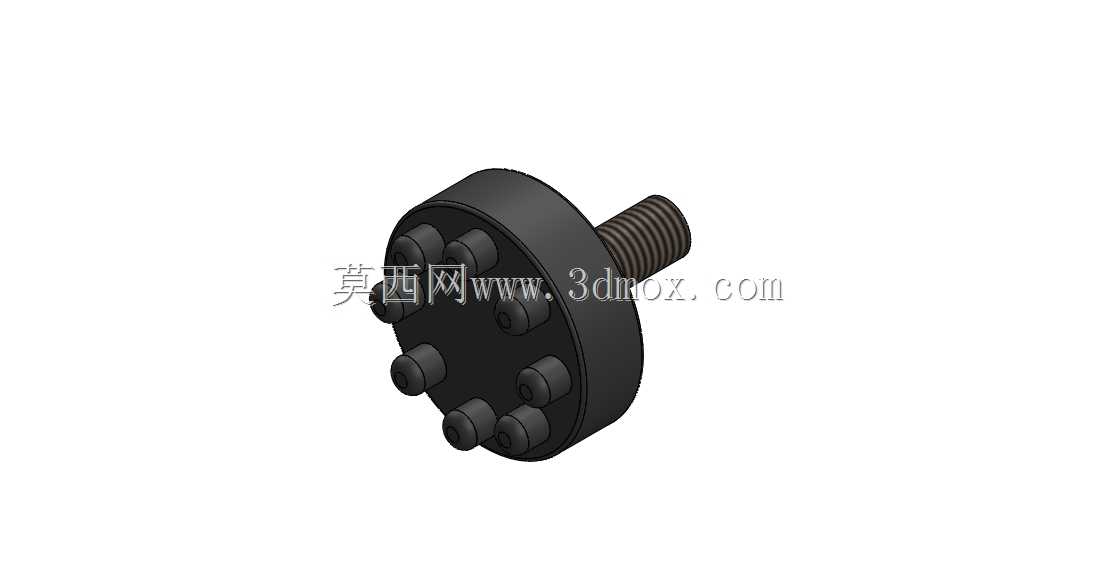

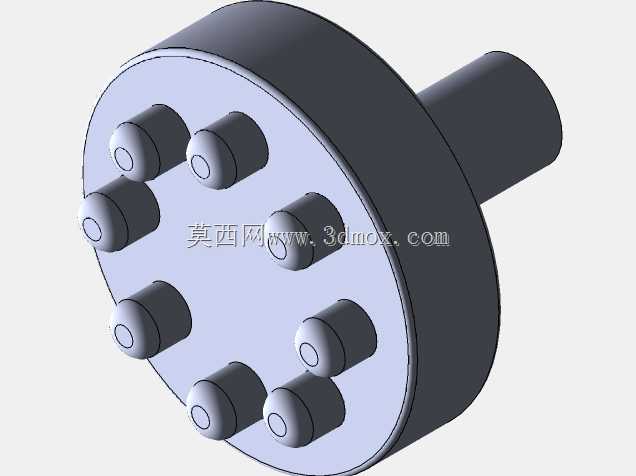

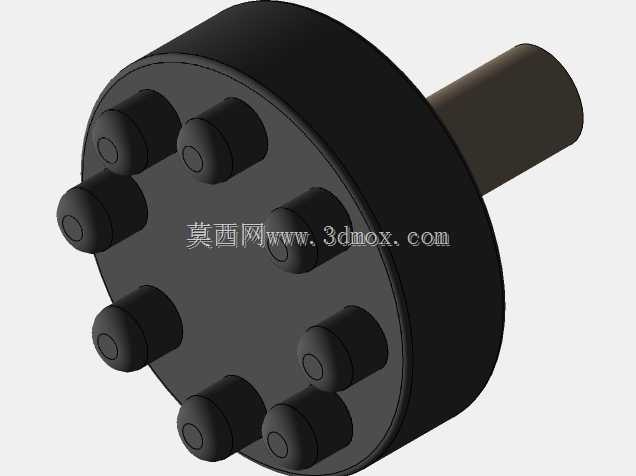

该款螺纹转接连接座主要应用于液压气动系统、小型流体输送管路、自动化设备气路油路排布场景中，可实现不同公称直径螺纹管路的对接转换，解决设备装配过程中接口规格不匹配的安装难题，在小型液压站、桌面型自动化装配工位、实验台流体管路搭建场景中具备较高的实用价值。产品核心功能为实现M8与M10规格外螺纹接口的稳定转接，座体端面均匀布置多组内螺纹接口，可同时对接多支路细径管路，将单路输入流体分流至多个输出支路，兼顾管路转接与简易分流的双重作用，无需额外加装分流块即可完成小流量多支路的管路排布，有效压缩管路安装占用空间。设计阶段优先考虑连接结构的密封可靠性与受力均匀性，座体采用圆盘式结构布局，中心位置布置主外螺纹接口用于对接主路管路，端面沿圆周方向均匀排布8组内螺纹接口，各接口与座体中心的距离保持一致，确保各支路流体阻力均衡，避免出现支路流量差过大的问题；主螺纹与座体衔接位置做圆角过渡处理，降低应力集中系数，保证在额定工作压力下结构不会出现开裂变形。座体整体采用圆盘式外形，主外螺纹长度适配常规壁厚的安装面板，可直接穿过面板通过螺母锁紧固定，也可直接对接主路管路内螺纹完成安装；端面各支路接口的中心圆直径经过优化，相邻接口之间预留足够的扳手操作空间，安装时无需特殊工装，使用常规内六角扳手即可完成支路管路的拧紧操作，安装边界可适配直径50mm以内的安装区域，整体厚度控制在20mm以内，不会在设备内部占用过多排布空间，适配紧凑化的设备内部装配需求。结构设计上各螺纹孔的深度均满足螺纹啮合长度要求，保证连接强度达到管路额定工作压力的1.5倍以上，可承受常规气动系统0.8MPa、低压液压系统2.5MPa的工作压力，密封面采用平面密封结构，搭配对应规格的密封垫片即可实现无泄漏连接，无需额外加工密封槽，降低零件加工难度与生产成本。
