弯头法兰消声器回转焊接专用设备

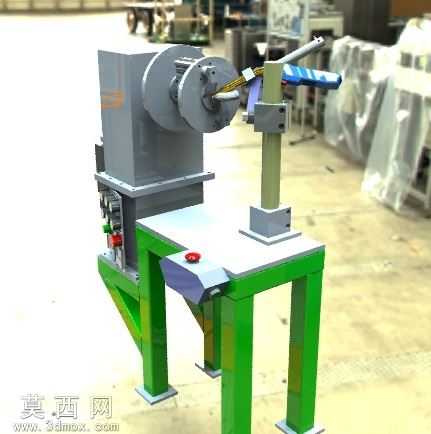

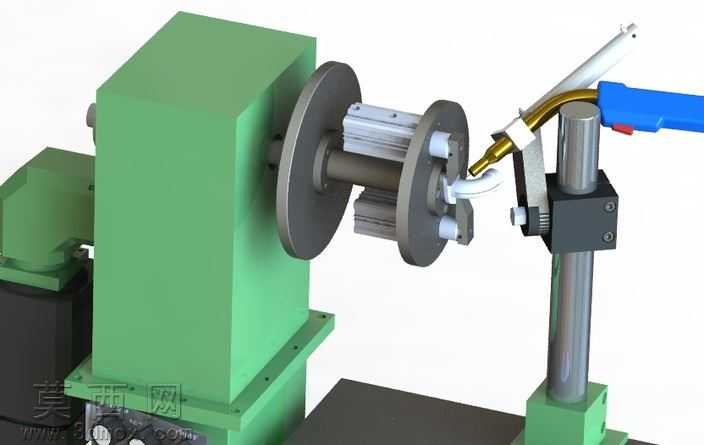

本作品为针对弯头与法兰类消声器焊接工序设计的专用回转焊接设备三维模型，整体建模过程严格遵循机械设计规范，先从核心功能需求出发拆解设备结构，将整套设备划分为回转夹持机构、焊枪进给调节机构、机架支撑单元三大核心模块逐一建模。建模阶段优先保证各部件的装配干涉校验，回转主轴的同轴度、夹持卡盘的装夹行程、焊枪调节架的多向自由度均按照实际焊接工艺参数设定，夹持机构采用三爪自适应卡盘结构，可适配不同管径的弯头工件，卡盘与回转主轴之间设置定位法兰盘，保证工件装夹后回转中心与焊缝轨迹完全重合，避免焊接过程中出现轨迹偏移。焊枪调节机构设计了垂直升降滑台、水平进给滑台与角度微调转轴三个调节维度，可适配不同弯曲角度弯头的焊缝位置找正，焊枪夹持座预留了焊枪冷却管路、送丝管路的安装空间，完全匹配实际气保焊、氩弧焊焊枪的安装尺寸。材质渲染阶段，对设备不同部件采用对应真实材质表现：机架与立式箱体采用哑光绿色机床漆材质，金属回转轴、卡盘、滑台导轨采用拉丝不锈钢与调质钢材质，焊枪手柄采用防滑蓝色绝缘橡胶材质，焊接喷嘴采用耐高温铜合金材质，各紧固件、调节旋钮采用发黑处理的标准件材质，渲染效果真实还原设备的工业质感。结构设计上充分考虑焊接作业的操作便利性，工件装夹位置预留了足够的操作空间，回转驱动单元内置在立式箱体内部，既避免焊接飞溅对传动部件的损伤，也让设备整体外观更加规整，设备底座采用加厚钢板焊接结构，保证回转焊接过程中的设备稳定性，减少焊接震动对焊缝成型质量的影响。整套模型完整还原了专用焊接设备的全部结构细节，可直接用于焊接工装的方案展示、结构优化与生产加工参考，能够有效解决弯头类环形焊缝手动焊接效率低、焊缝成型质量不稳定的问题，实现弯头与法兰连接焊缝的自动化回转焊接作业。
