船舶传动轴系密封用填料函结构设计

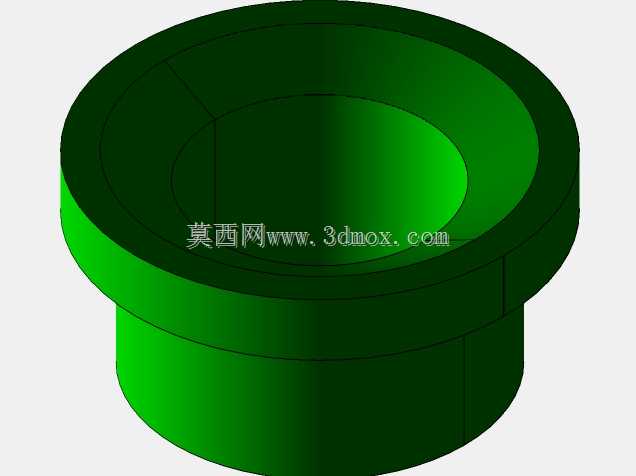

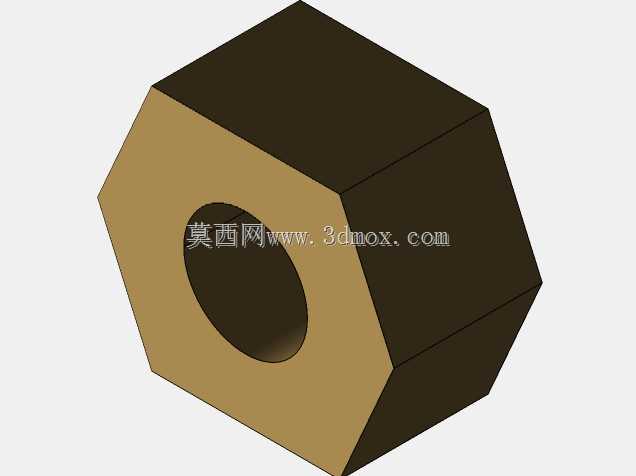

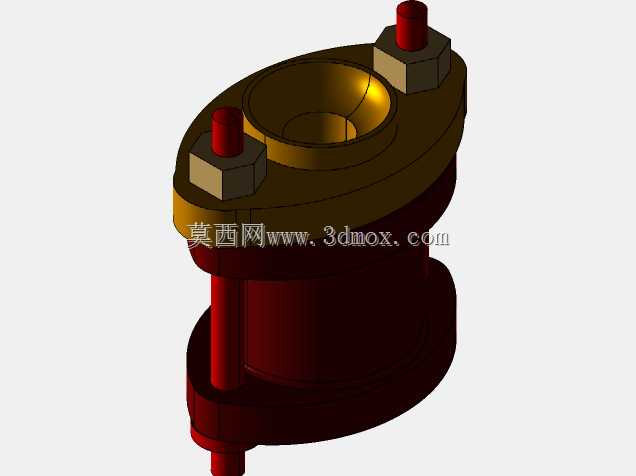

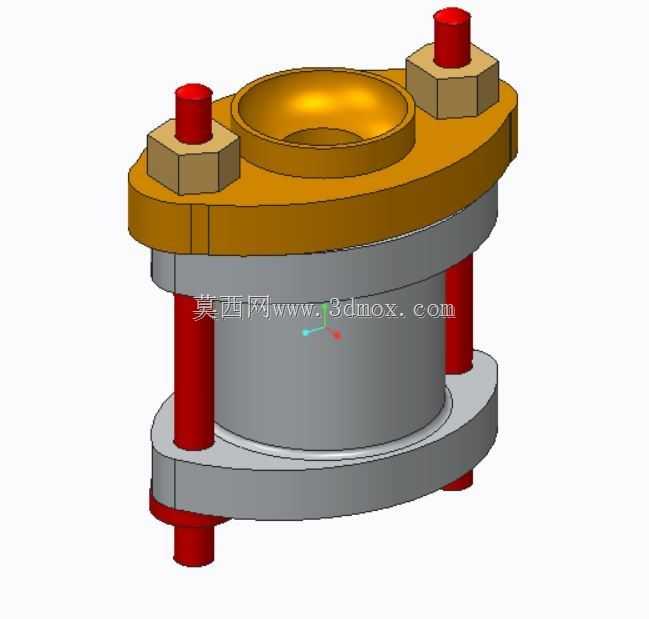

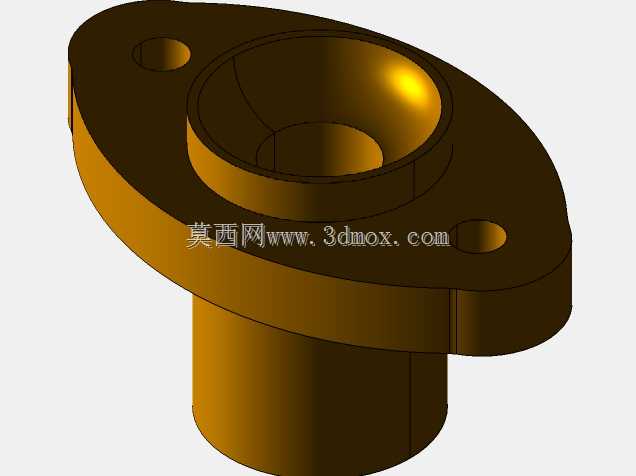

该填料函主要应用于船舶动力传动系统的轴系穿舱部位，是保障轴系运转可靠性、避免舱内介质渗漏与舱外海水倒灌的核心密封组件，在船舶主机传动轴、舵杆轴、辅机动力输出轴等贯穿舱壁的位置均有广泛适配场景，直接关系到船舶航行过程中的舱室密封性与动力传输稳定性。从实际用途来看，该结构通过压紧填充在函体内的密封填料，在传动轴高速旋转的工况下，始终保持轴面与函体之间的密封贴合，既可以阻挡舱外的海水、潮气侵入船舱内部，也能避免舱内的润滑油、工作介质向外泄漏，同时能够对传动轴起到一定的径向支撑作用，缓冲轴系运转过程中产生的小幅径向跳动，降低轴系的磨损速率。在功能特性设计上，该填料函采用分体式组合结构，上下法兰通过对称布置的拉紧螺柱与锁紧螺母实现连接，顶部压盖采用偏心内孔设计，能够适配带偏心尾管的船舶轴系安装需求，压盖与函体之间预留了足够的填料填充空间，可根据密封需求填充不同材质的密封盘根，包括石墨盘根、聚四氟乙烯盘根、浸油石棉盘根等，通过调整螺母的锁紧力矩即可灵活控制填料的压缩量，在填料出现磨损后无需完全拆解结构，仅需进一步锁紧螺母即可补偿密封间隙，大幅降低了运维过程中的拆装工作量。从设计思路来看，该结构充分考虑了船舶工况的特殊性，整体采用对称受力的螺柱布局，共设置三组拉紧螺柱沿法兰周向均匀分布，确保压盖对填料的压力均匀传递，避免出现局部压合过紧导致的轴面异常磨损，或是局部压合不足导致的密封失效问题；函体内腔设计有定位台阶，能够对填料的填充位置进行精准限位，避免填料在轴系转动过程中出现轴向窜动；上下法兰的连接端面均设计有密封槽，可加装密封垫片进一步提升端面密封性能，适配不同压力等级的舱室密封需求。在外形尺寸与安装边界上，该填料函整体为同轴类回转结构，主体外径适配常规船舶尾管的安装尺寸，底部法兰预留有对应规格的安装孔位，可直接与舱壁的预埋法兰通过螺栓对接安装，顶部压盖的内孔尺寸与传动轴轴径精准匹配，整体轴向安装高度紧凑，不会占用过多的舱内安装空间，拉紧螺柱伸出法兰的长度预留了足够的调节余量，能够满足多次填料磨损后的补偿调节需求，安装时仅需保证函体与传动轴的同轴度误差在允许范围内，即可实现稳定可靠的密封效果，整体结构可采用不锈钢、黄铜或是船用铸钢材质加工，能够适应海洋高盐雾、高湿度的腐蚀工况，具备较长的使用寿命与较低的维护成本。
