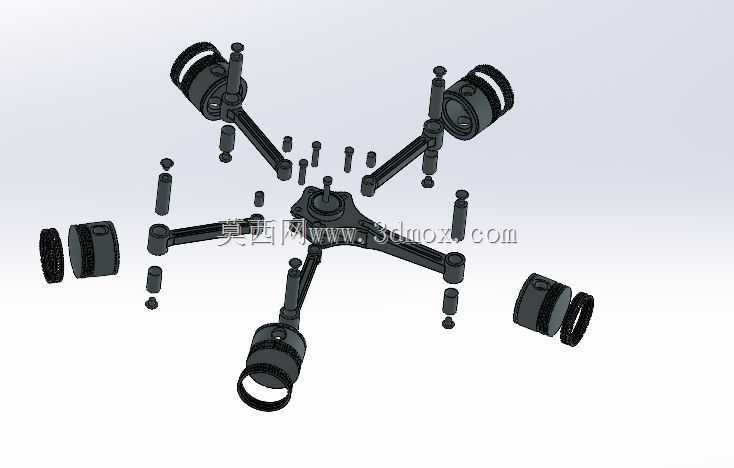

在小型通航飞行器、早期螺旋桨战机以及部分轻型特种作业航空器的动力选型中,径向布局的内燃机始终占据着不可替代的位置,这类动力装置的核心特征便是多组气缸沿曲轴输出端的圆周方向均匀排布,相比直列、V型布局的同排量内燃机,径向结构能够在更短的轴向尺寸内完成更大排量的动力输出,大幅压缩动力舱的轴向安装空间,适配轻型航空器机头紧凑的布局需求。这套径向动力装置的结构设计完全围绕圆周均匀排布的逻辑展开,核心的曲轴组件位于整个结构的几何中心,每一组气缸对应一套独立的活塞、连杆构件,所有连杆的大端均与曲轴的曲柄销部位配合,部分结构中会采用主连杆加副连杆的铰接设计,避免多连杆同点配合出现的运动干涉问题,
保证曲轴转动过程中每一组活塞的往复运动都能顺畅传递扭矩。从实际应用场景来看,这类径向动力装置除了航空领域的应用外,也有部分改装后用于小型固定翼航模、轻型气垫船以及特殊工况的固定式动力机组,其风冷散热的天然优势能够适配长时间户外作业、缺乏复杂水冷回路的使用场景,圆周排布的气缸在曲轴转动时能够形成均匀的气流扫过散热鳍片,不需要额外设计复杂的冷却水道与散热管路,整体结构的可靠性更高,维护难度也远低于同功率级别的水冷直列发动机。在功能特性层面,这套结构的动力输出平顺性有天然优势,均匀分布的气缸点火间隔角更小,曲轴运转时的往复惯性力能够在圆周方向实现部分自平衡,相比少缸数的直列发动机,不需要额外加装体积庞大的平衡轴结构,
就能将运转振动控制在可接受的范围内,对于对自重敏感的航空类应用场景而言,省去平衡轴结构能够进一步降低动力装置的整体自重,提升飞行器的有效载荷。设计过程中首先需要确认的是气缸的排布数量与安装夹角,常见的径向发动机气缸数从5缸到9缸不等,部分大排量机型会采用多排星型叠加的结构,单排结构的气缸夹角需要根据缸数做均分计算,保证每一组活塞的运动行程完全一致,避免出现扭矩输出波动过大的问题;其次是连杆组件的运动校核,由于所有连杆都集中在中心曲柄销位置,需要逐一验证每一组连杆在曲轴转动全周期内的运动轨迹,确认相邻连杆之间、连杆与曲轴箱壳体之间不存在运动干涉,同时还要核算活塞在上止点、下止点位置时与气缸盖、曲轴箱的间隙,预留足够的热膨胀余量,

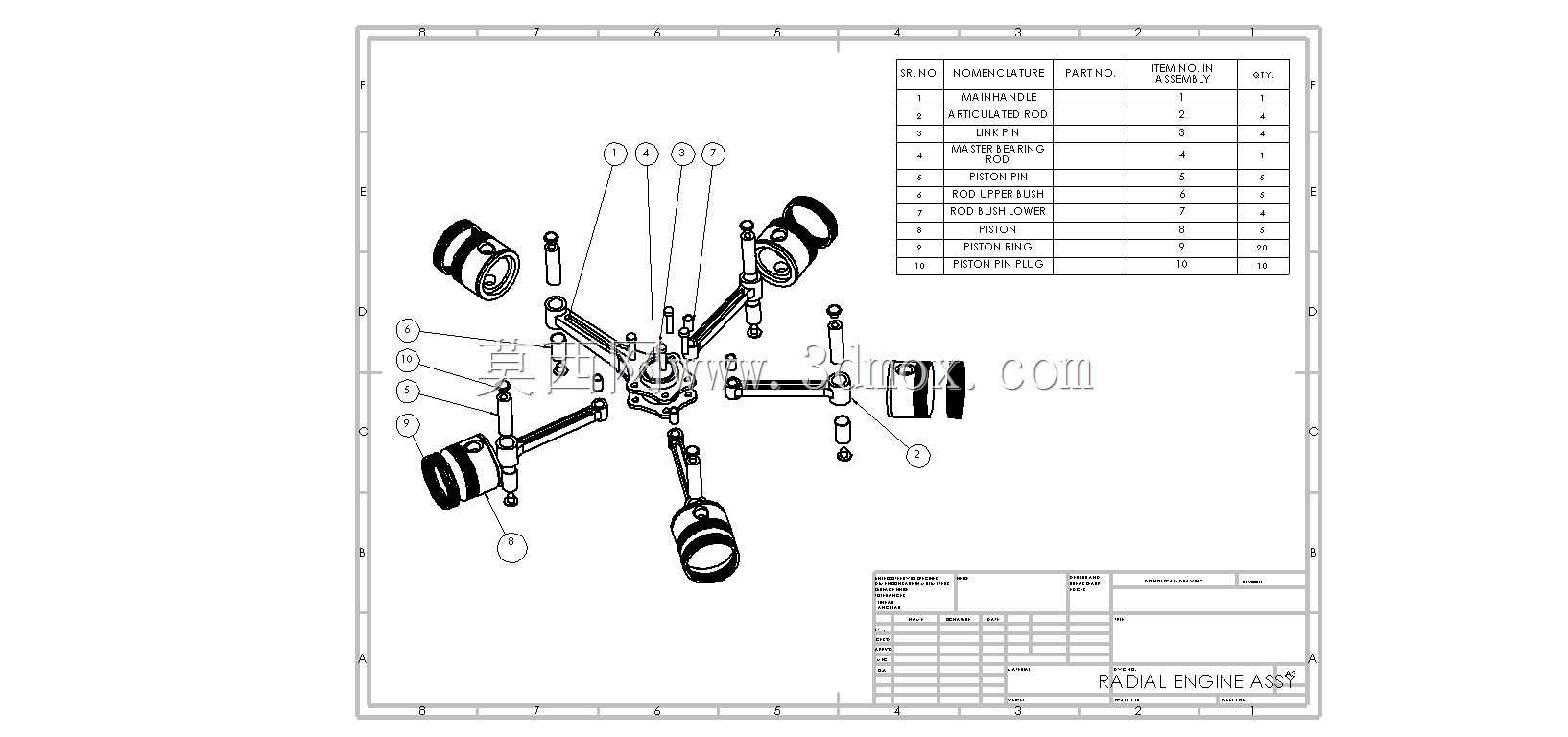

避免发动机热机状态下出现部件碰摩的故障。从安装边界来看,这类径向动力装置的最大外轮廓尺寸由最外侧气缸的端面决定,安装法兰通常设置在曲轴箱的后侧,与机身承力框架直接连接,曲轴输出端向前伸出连接螺旋桨或其他负载,安装时需要保证曲轴的轴线与机身轴线完全重合,避免运转过程中出现额外的偏载力矩;所有气缸的进排气接口、点火线路接口均沿圆周方向均匀分布,布线与管路连接时需要顺着气缸的排布方向整理,避免与运转中的部件产生干涉,同时要预留出足够的维护空间,方便日常检查火花塞状态、调整气门间隙。在结构细节设计上,活塞组件采用与常规内燃机一致的活塞环密封结构,但由于径向布局的气缸轴线与重力方向存在夹角,活塞裙部的受力磨损特性与直列发动机存在差异,设计时需要针对性调整活塞裙部的型线与承压面的涂层处理,降低偏磨风险;曲轴箱采用分体式设计,方便内部连杆、曲轴组件的装配,壳体上设置有加强筋结构,承受多缸点火时产生的交变载荷,避免长期运转后壳体出现疲劳变形。这套结构的三维建模过程中,需要先完成中心曲轴的参数化建模,确定曲柄半径、主轴颈尺寸等核心参数,再基于圆周阵列的逻辑完成单缸活塞、连杆、气缸套组件的建模,逐一完成运动副的配合约束后,才能进行运动仿真验证,确认全行程无干涉后再细化散热鳍片、安装孔位、密封槽等细节结构,保证最终模型能够直接用于后续的工程出图、结构仿真以及3D打印验证环节。
