UPVC管道成型用抽芯脱模滑块结构

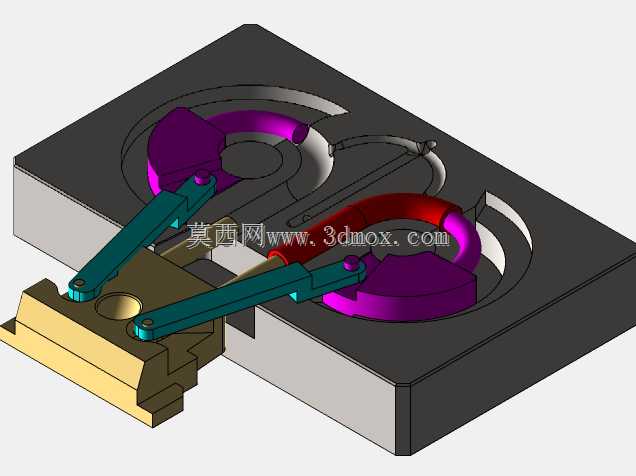

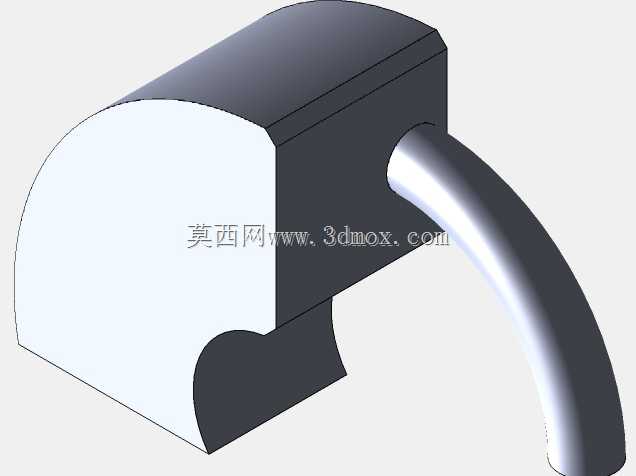

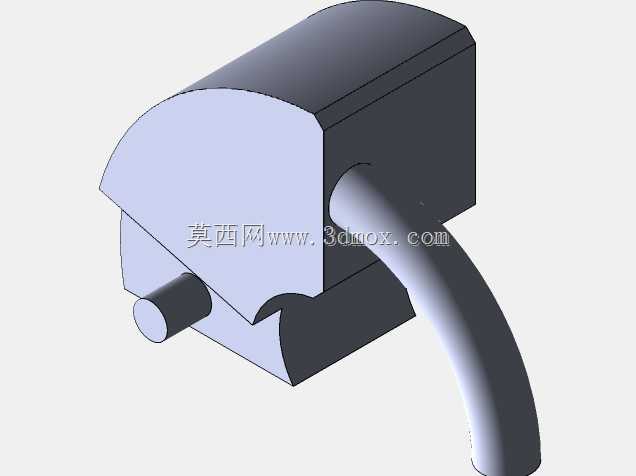

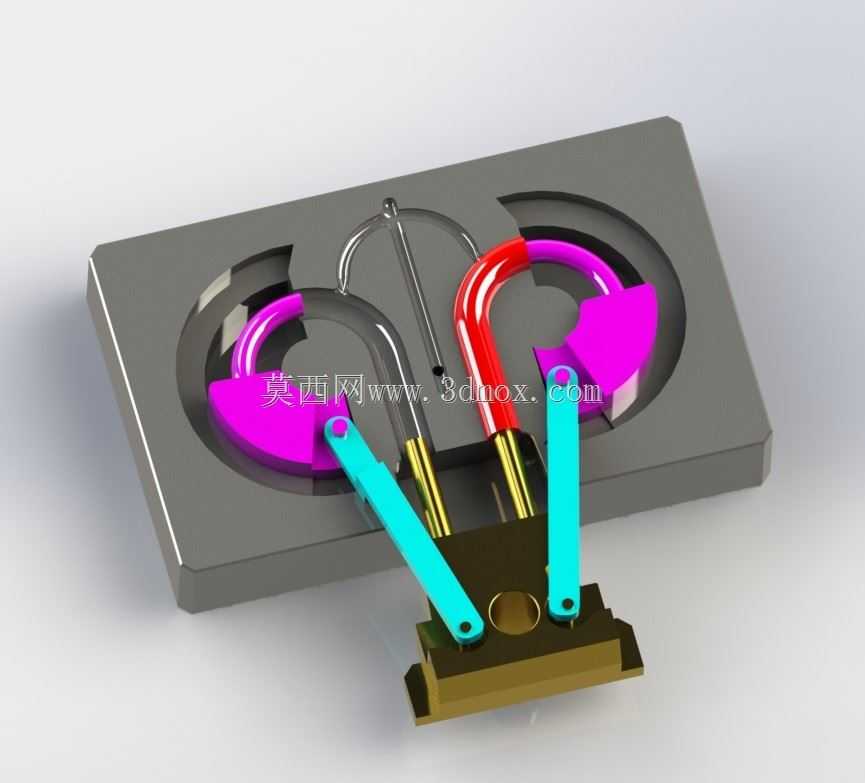

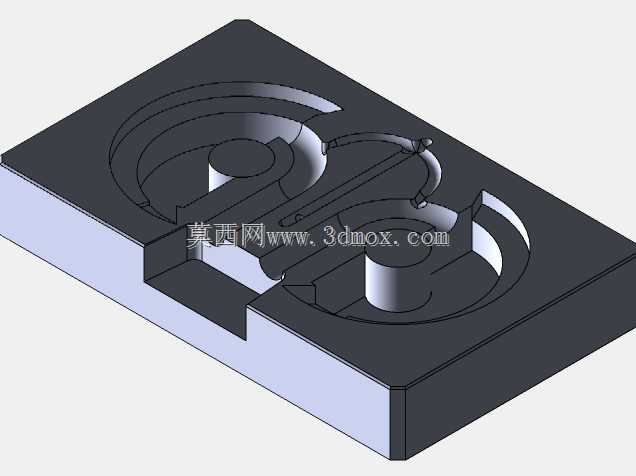

　　这套滑块结构是UPVC材质弯管类注塑模具的核心抽芯脱模部件，在民用给排水、化工流体输送用硬聚氯乙烯管件的批量注塑生产场景中承担核心成型与脱模功能，直接决定管件的成型精度、生产节拍与外观质量。UPVC材料本身熔融粘度高、成型温度区间窄，冷却固化速度快，且弯管类产品存在连续的弧形内孔与侧向倒扣结构，无法通过注塑机的轴向开模动作直接完成脱模，必须依靠这类复合抽芯滑块来完成内部型腔的让位与脱出。从结构布局来看，这套滑块采用了对称式双弯芯抽芯布局，适配等径90度UPVC弯头的成型需求，两个弧形型芯分别对应弯头的两个承插接口内孔，滑块本体嵌入模具动模侧的模框滑槽内，滑槽的配合精度控制在H7/g6的间隙配合区间，

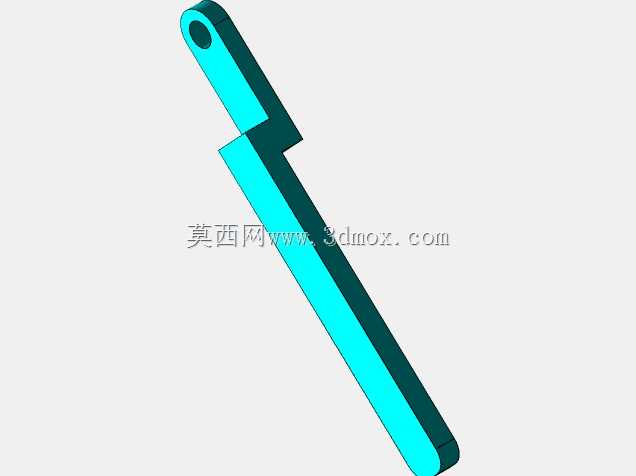

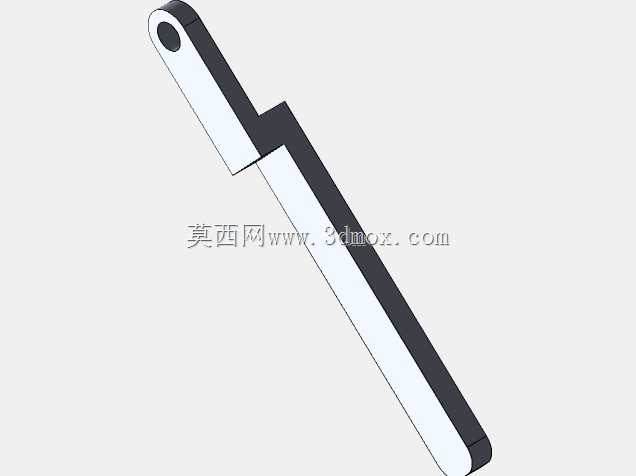

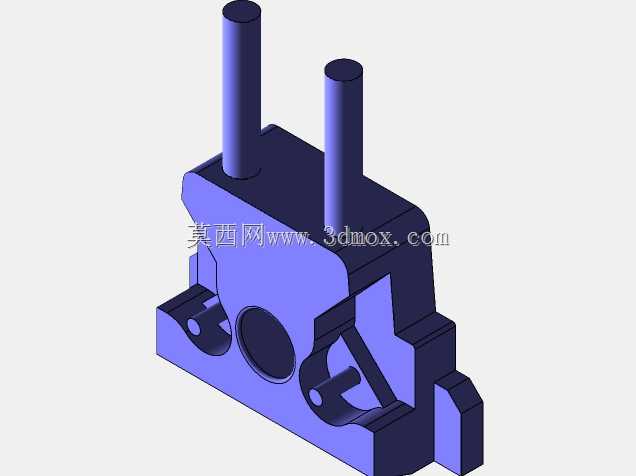

　　既保证滑块往复抽拔运动的顺畅无卡滞，又避免配合间隙过大导致注塑时出现飞边、料披锋等成型缺陷。滑块的驱动端连接着注塑机的侧向抽芯油缸，抽拔行程经过精确核算，要完全覆盖弧形型芯的最大抽拔距离，同时预留5-8mm的安全行程余量，避免合模时型芯与定模型腔发生碰撞干涉。设计阶段首先要匹配UPVC管件的产品尺寸规范，以常用的DN20规格90度弯头为例，两个承插口的中心距为42mm，弧形内孔的曲率半径为27mm，对应的弧形型芯的成型段长度要覆盖承插口的完整深度，同时在型芯表面做0.5度的脱模斜度，表面抛光至Ra0.8以下，减少UPVC熔体冷却收缩后对型芯的包紧力，降低脱模时的顶出阻力，避免管件内表面出现拉白、拉伤的缺陷。滑块上的两个青色连杆构件是圆弧抽芯的传动导向部件，不同于普通的直向抽芯结构，弧形型芯的运动轨迹是沿圆弧路径完成抽拔，这套连杆机构配合滑块底部的导向槽，能将油缸的直线驱动力转化为弧形型芯的圆弧回转运动，保证型芯在抽拔过程中始终沿产品内孔的圆弧轨迹运动，不会出现运动卡滞或者刮伤产品内表面的问题。滑块的基座部分采用了整体式淬硬钢加工，材料选用40Cr调质后表面淬火，硬度达到HRC48-52，承受注塑过程中熔体的高压冲击而不发生变形，因为UPVC注塑时的模腔压力通常能达到80-120MPa，如果滑块刚性不足，会导致成型后的管件壁厚不均，承插口的圆度超差，直接影响后续管路安装时的密封性能。在安装边界上，

　　这套滑块组件的整体安装尺寸要匹配标准模架的开框尺寸，滑块的底部与模框滑槽的接触面要做耐磨片镶嵌，耐磨片采用锡青铜加石墨的自润滑材质，减少长期往复运动的磨损量，延长模具的使用寿命；滑块的合模定位依靠斜楔锁紧块完成，合模时定模侧的锁紧块斜面与滑块背部的斜面完全贴合，提供足够的锁模力抵消注塑时的熔体侧压力，避免滑块受压力后退导致产品尺寸超差。实际生产中，这套滑块结构的动作时序需要和注塑机的开模、顶出动作做精准匹配：开模时动定模先完成主分型面的开模，延时1-2秒待模腔内的产品冷却到足够刚性后，再启动侧向抽芯油缸，驱动滑块带动弧形型芯沿圆弧轨迹完成抽芯，待型芯完全脱出产品内孔后，再启动动模侧的顶针板，将成型好的UPVC弯头从型腔中顶出掉落；

　　合模时滑块先在油缸驱动下复位到位，再通过斜楔块完成最终锁紧，整个动作过程的行程开关信号要接入注塑机的控制系统，避免动作顺序错乱导致模具撞模损坏。另外，考虑到UPVC材料成型时会分解出少量腐蚀性气体，滑块的配合面、型芯表面都要做硬铬镀层处理，镀层厚度控制在0.02-0.03mm，提升构件的耐腐蚀性能，同时进一步降低表面粗糙度，减少熔体粘附的概率。这套滑块结构的设计难点在于圆弧抽芯的轨迹精度控制，连杆的铰接点位置、导向槽的轮廓曲线都要经过运动仿真验证，确保整个抽拔过程中型芯的运动轨迹和产品内孔轮廓完全重合，没有运动干涉，同时要控制抽芯速度，速度过快会导致产品内部形成真空吸附，造成产品变形，速度过慢则会延长生产周期，降低生产效率，通常抽芯速度控制在15-20mm/s的区间最为合适。
