家用沥水肥皂盒注塑成型模具结构设计

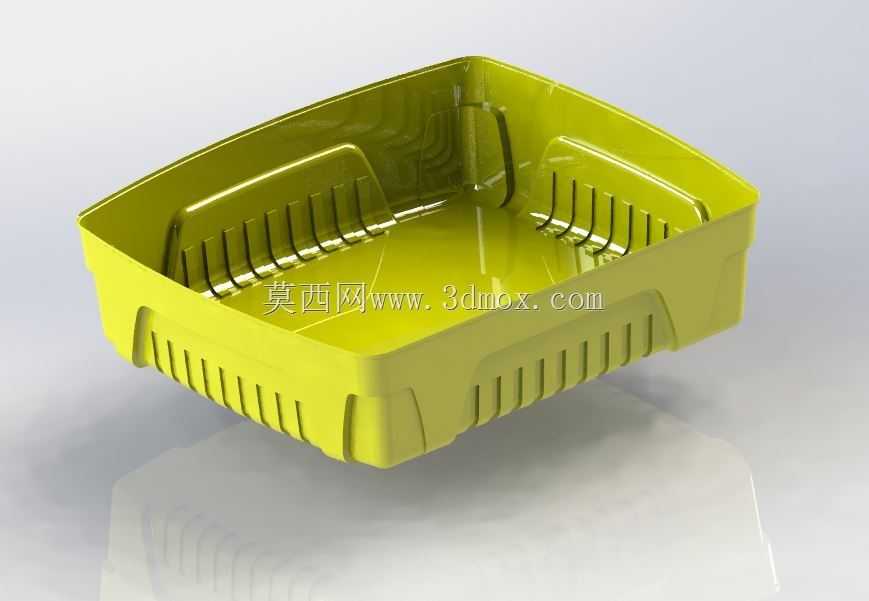

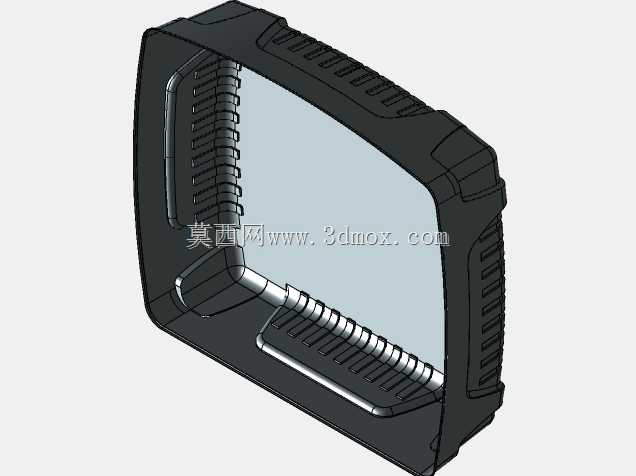

　　日常家居场景中，卫生间、厨房台面的皂类存放一直存在积水泡皂、皂体软化浪费的痛点，这款带沥水结构的塑料肥皂盒，正是针对该使用场景开发的日用塑料制品，对应的注塑模具设计需要兼顾成型效率、脱模顺畅度与产品外观质感，适配量产端的高速注塑机生产节拍。从产品功能特性来看，该肥皂盒整体为敞口浅槽型结构，槽体内部设置多道纵向凸筋，一方面将皂体与盒底抬升出间隙，让残留积水顺着筋条间隙流向盒体边缘的沥水格栅，避免皂体长期浸泡在积水中软化糊化；另一方面凸筋也能增强槽体的结构刚性，减少PP材质长期使用后的翘曲变形。盒体侧壁做了渐变加厚处理，靠近槽口的位置壁厚略薄，靠近底部的位置壁厚均匀过渡，避免注塑过程中因壁厚不均产生缩痕、气泡等外观缺陷，侧壁外侧的竖向凹槽既可以作为手持的防滑结构，也能在模具开模时形成侧向的脱模阻尼平衡，避免产品顶出时出现偏斜顶白的问题。

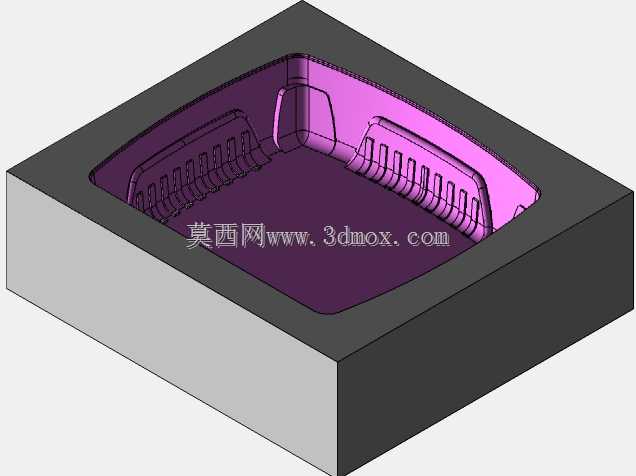

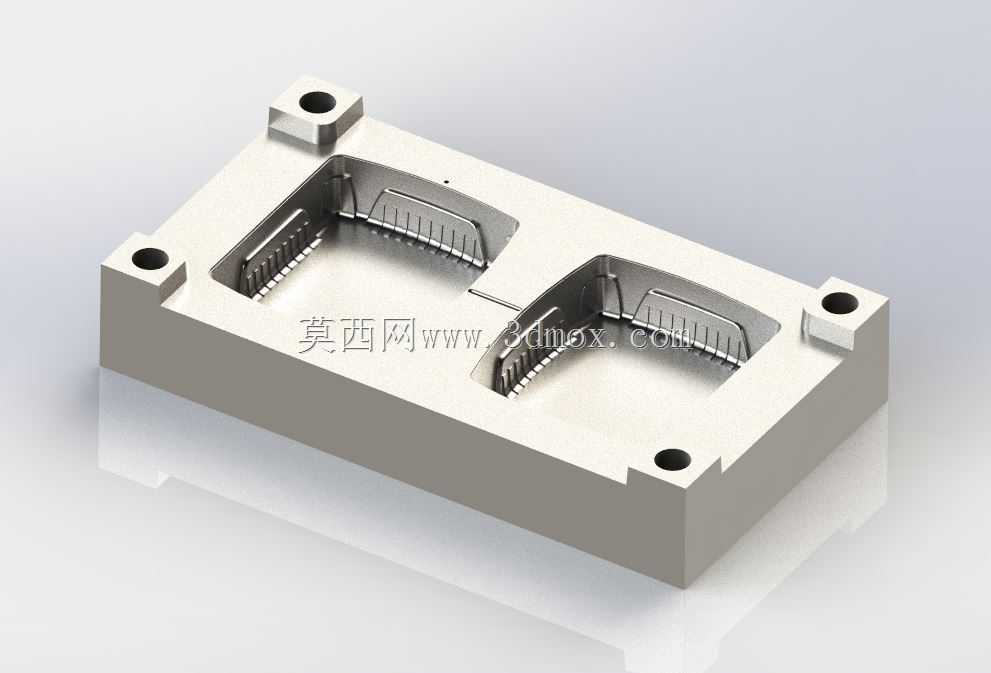

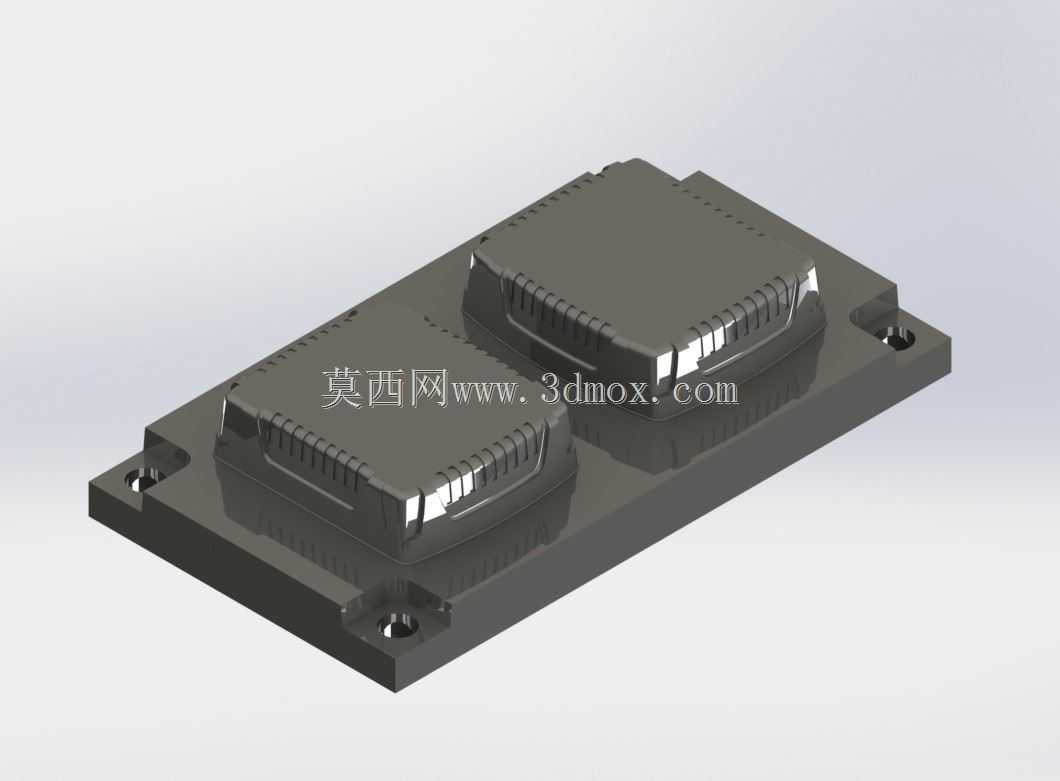

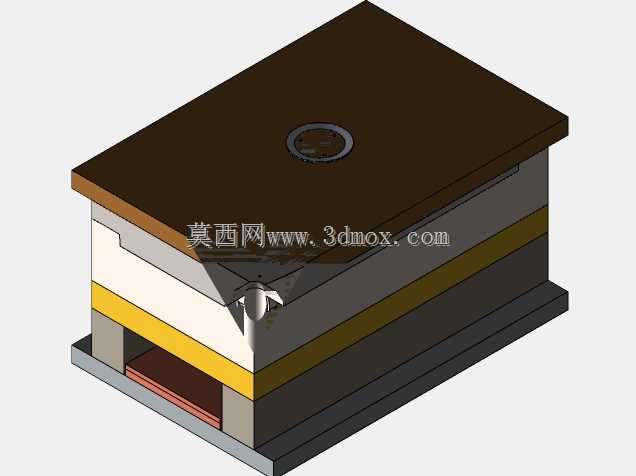

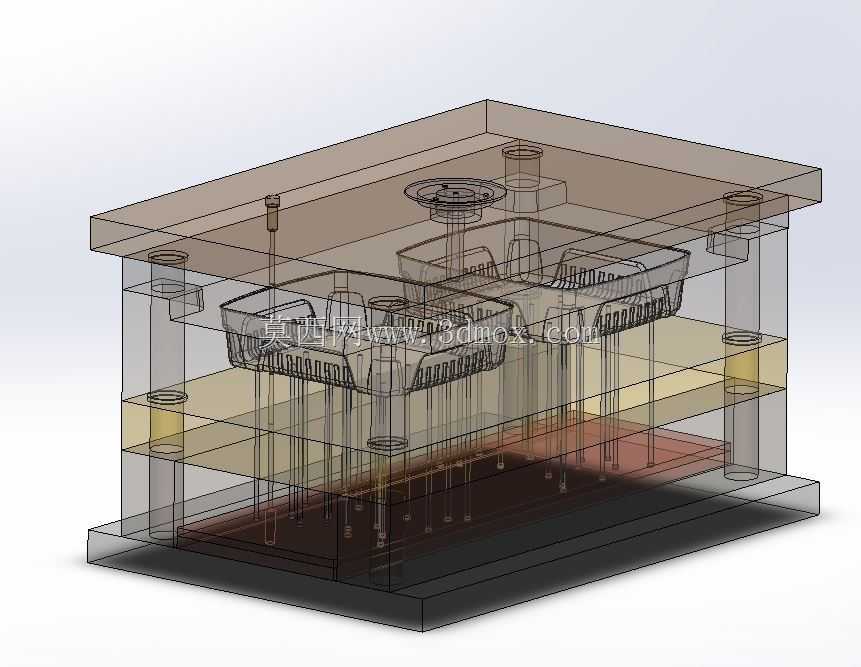

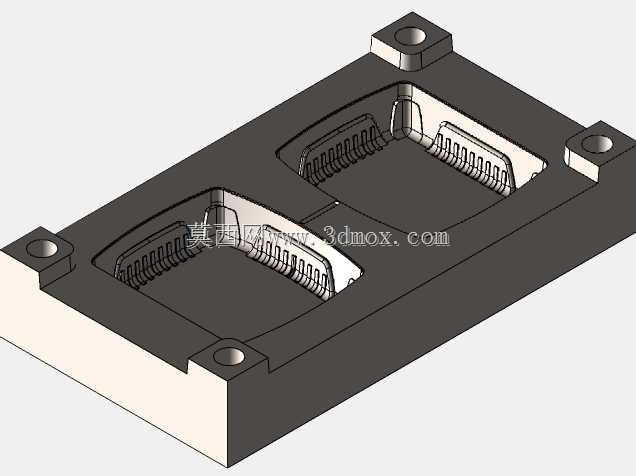

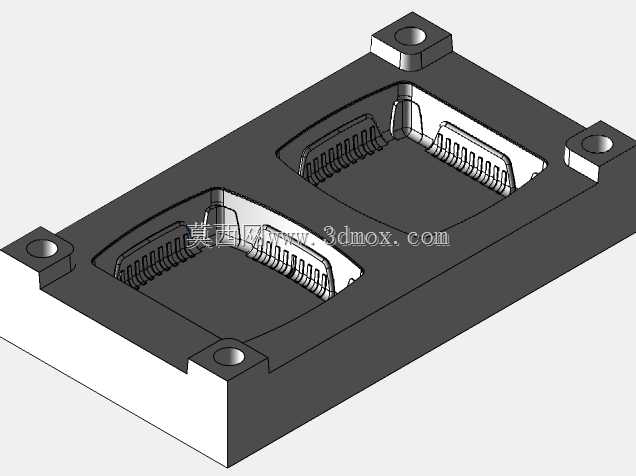

　　在模具设计思路上，该套模具采用一模一腔的布局结构，适配160吨级卧式注塑机的安装尺寸，模架选用标准龙记细水口模架，浇口设置在产品底部中心位置，采用点浇口进胶方式，进胶点直径控制在0.8mm，既可以保证PP熔料在型腔内的填充流速均匀，避免填充末端出现缺胶、熔接痕明显的问题，也能在开模时自动拉断浇口，减少后续人工修剪浇口的工序，提升量产效率。型腔部分采用P20预硬钢加工，型腔表面做抛光处理至SPI A2级别，保证成型后的肥皂盒外表面光滑无刀痕，满足日用品的外观要求；型芯部分对应产品内部的沥水凸筋结构，采用整体铣削加工，筋条位置做0.5度的脱模斜度，避免筋条在脱模时出现拉伤断裂的问题。针对产品侧壁的外侧凹槽结构，模具采用斜顶抽芯结构，斜顶的倾斜角度设置为5度，斜顶杆采用SKD61材质淬火处理，表面做氮化处理提升耐磨性，斜顶的滑动行程预留3mm的安全余量，保证开模时斜顶能完全脱离产品侧壁的凹槽结构，不会出现卡滞刮伤产品外观的问题。

　　冷却系统的设计直接影响产品的成型周期与变形量，该套模具在型腔侧围绕型腔轮廓设置环形冷却水道，水道直径为8mm，水道距离型腔壁的距离保持在15mm均匀一致，冷却水采用常温水并行通入，保证型腔各区域温度均匀，避免产品因冷却不均出现翘曲变形；型芯侧在中心位置设置隔水片式冷却水井，水井直径为12mm，隔水片将水井分隔为进出水两路，直接对产品底部的厚胶区域进行重点冷却，缩短产品的冷却定型时间，将整体成型周期控制在25秒以内，适配量产的效率要求。顶出系统采用顶针+顶块的组合顶出方式，在产品底部的边缘位置设置4个直径6mm的圆顶针，在产品侧壁的内侧位置设置2个方形顶块，顶块与型芯的配合间隙控制在0.02mm，既不会出现飞边问题，也能保证顶出力均匀分布，避免产品顶出时出现顶白、顶穿的缺陷，顶针与顶块的顶出行程设置为30mm，保证产品能完全脱离型芯，方便机械手取件。

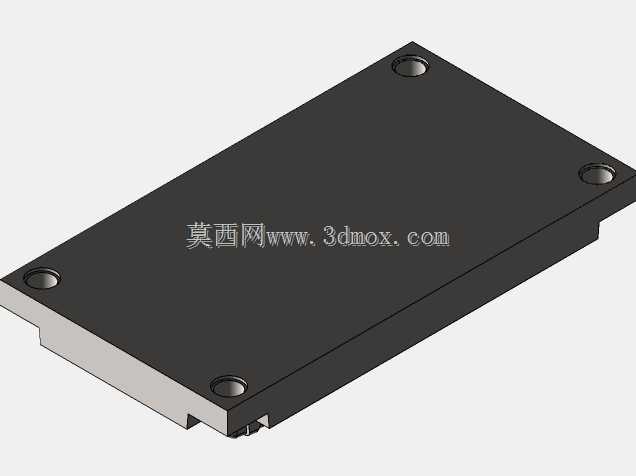

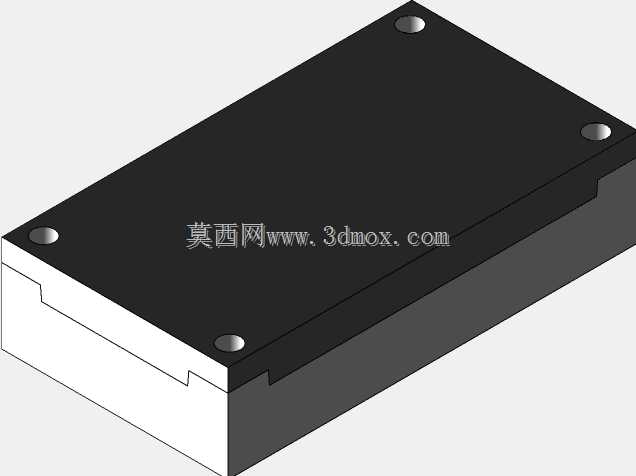

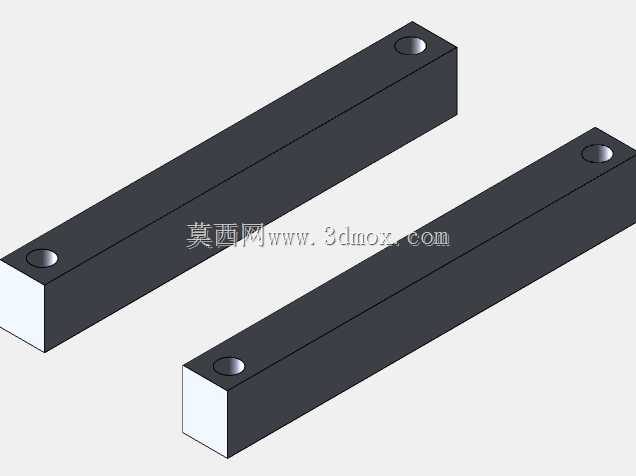

　　从安装边界来看，该套模具的整体外形尺寸控制在350mm300mm320mm范围内，定位圈直径为100mm，突出定模板10mm，适配注塑机的定位孔安装尺寸，浇口套的球面半径为SR18mm，与注塑机喷嘴的球面半径匹配，避免射胶时出现漏胶问题；模具的动定模安装孔位置按照160吨注塑机的拉杆间距设计，保证模具能顺利吊装进入注塑机的锁模机构，锁模力需求计算为120吨，预留足够的锁模安全余量，避免射胶时出现涨模飞边的问题。在排气设计上，在型腔的填充末端也就是产品槽口的边缘位置，设置深度为0.02mm的排气槽，排气槽宽度为5mm，将型腔内的空气顺利导出，避免产品填充末端出现烧焦、缺胶的问题，排气槽外侧做1mm深的引气槽，将导出的气体排到模具外部。这套模具的结构设计充分考虑了日用品量产的稳定性与成本控制，所有易磨损部件都采用标准化快换结构，日常生产维护时可以快速更换斜顶、顶针等易损件，减少停机维护时间，适配日用塑料制品大批量、快节奏的生产需求，成型后的产品尺寸精度能控制在±0.1mm范围内，各沥水筋条的位置度偏差不超过0.05mm，保证产品组装与使用时的功能一致性，不会出现沥水间隙不均、皂体放置不稳的问题。
