对夹式蝶阀驱动连杆结构三维设计

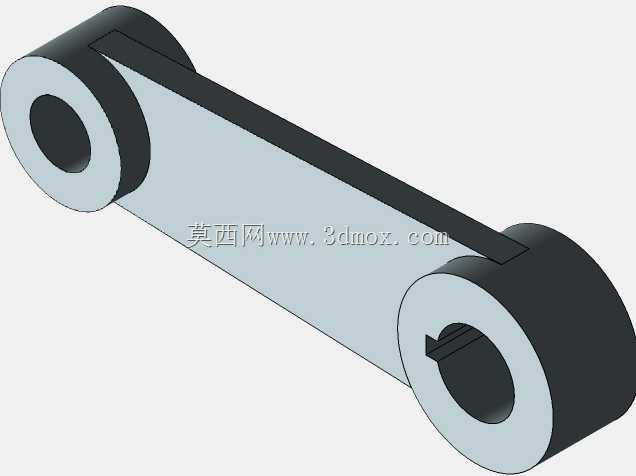

　　在市政给排水、化工流体输送、暖通空调循环水等管路系统中，蝶阀是应用占比极高的截流与调节元件，本次呈现的是蝶阀驱动端的连杆传动部件，是连接执行器输出轴与阀板转轴的核心传力构件。从实际工况适配来看，这类连杆结构主要适配对夹式蝶阀的安装场景，两端的轴孔分别对应执行器输出端与阀板转轴的安装位，其中一端轴孔设计有键槽结构，用于传递扭矩时避免周向打滑，保证阀板转动角度的控制精度，不会因为传动间隙出现开度偏差。设计过程中首先考虑的是传力路径的合理性，连杆主体采用等截面直板结构，力的传递沿杆身轴线方向分布，减少传动过程中的附加弯矩，避免长期交变载荷下杆身出现疲劳变形，两端的轴套段做了加厚处理，因为轴孔位置是应力集中区域，

　　加厚后可以提升孔壁的抗挤压能力，适配频繁开关动作下的磨损消耗。从安装边界来看，两端轴孔的同轴度公差控制在0.02mm以内，保证装配后传动过程无卡滞，杆身的厚度尺寸匹配对应通径蝶阀的传动扭矩需求，不会因为刚度过小出现传动形变，也不会因为刚度过大造成材料浪费与执行器输出负载冗余。实际应用中，这类连杆结构支持蝶阀在0-90度转角范围内的快速动作，匹配蝶阀四分之一圈即可完成全开全关的特性，压损控制表现优异，在节流调节工况下，传动间隙的控制精度直接影响阀板开度的调节准确性，尤其是在需要精准控制流量的工艺管路上，连杆的传动刚性直接决定了流量调节的响应速度与控制精度。结构设计上没有多余的冗余特征，杆身与两端轴段采用圆弧过渡，减少应力集中点，

　　表面做防锈氧化处理，适配潮湿、有轻度腐蚀的管路安装环境，安装时仅需将两端轴孔分别对准对应转轴，打入平键后锁紧轴向固定件即可完成装配，后期维护更换时无需拆解整个阀组，仅需拆下固定件即可替换连杆部件，大幅降低现场运维的工作量。针对不同压力等级的管路场景，可通过调整杆身厚度与轴孔直径适配不同的扭矩传递需求，无需改动整体结构形式，具备较强的系列化拓展适配性。
