简易旋转往复联动转换机构装置

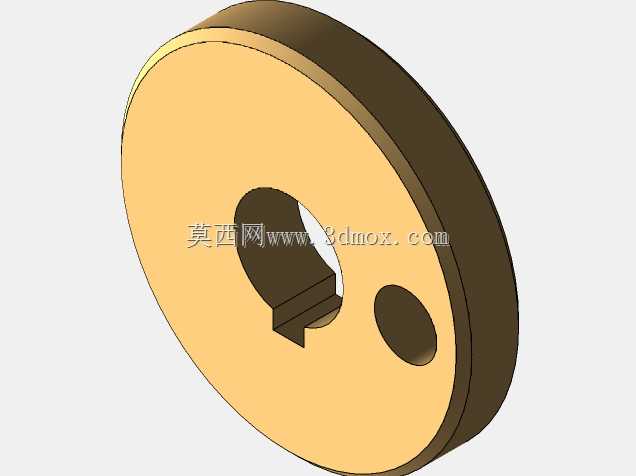

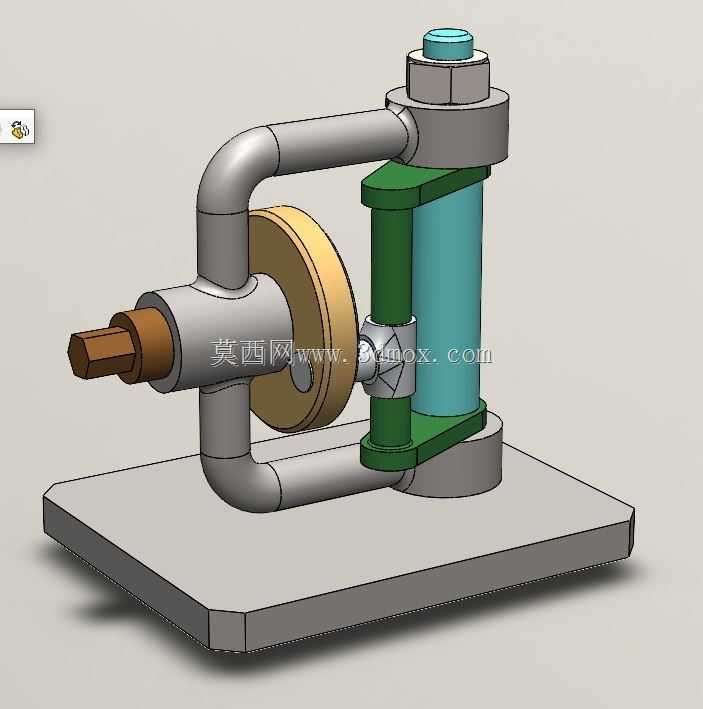

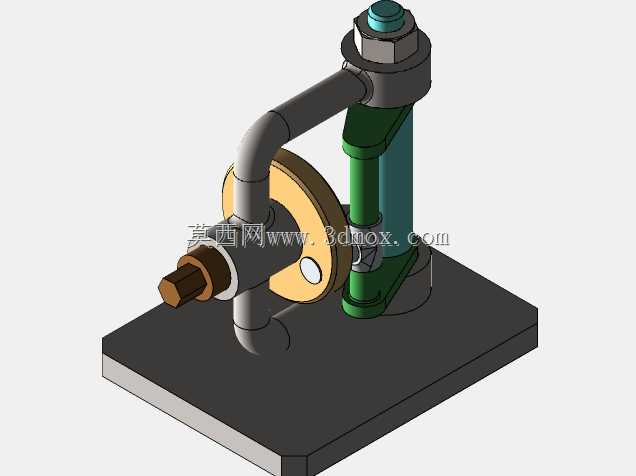

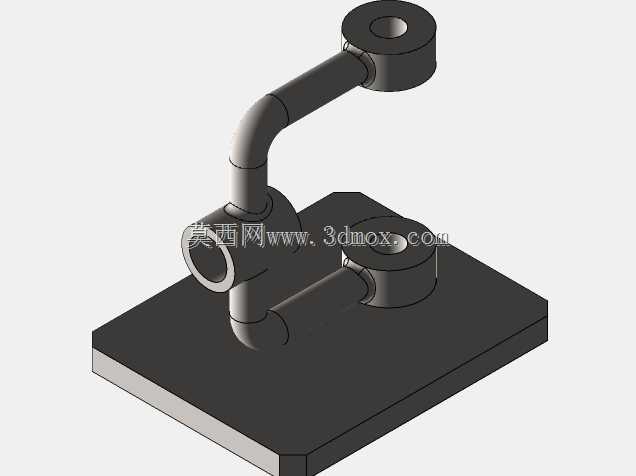

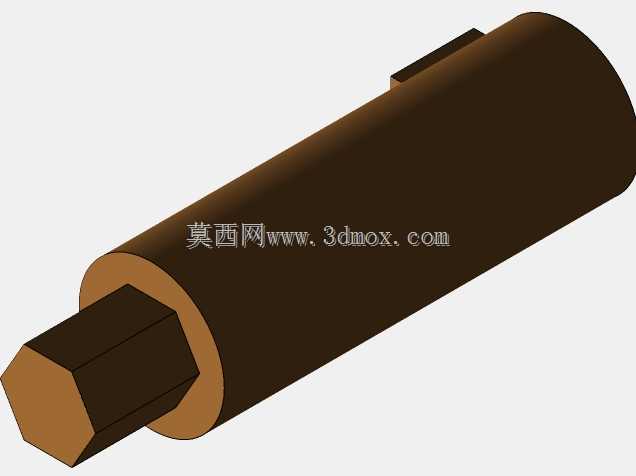

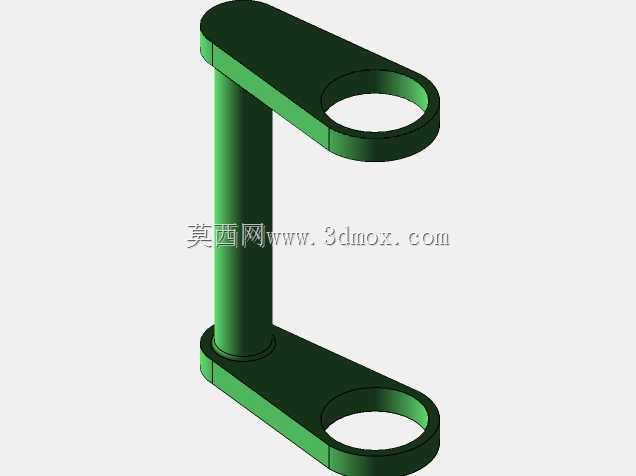

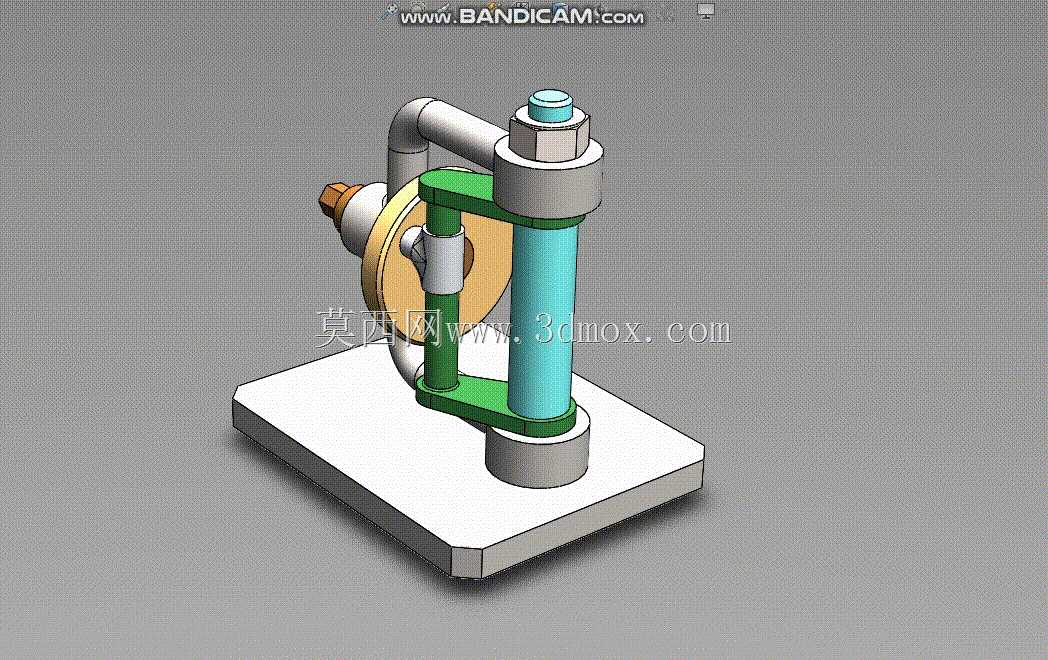

该旋转往复机构是机械传动领域中实现运动形式转换的典型基础结构，主要应用于职业院校机械原理教学演示、小型自动化设备的往复驱动单元、轻工机械的间歇进给模块以及科普展品的互动演示场景，能够直观展现连续旋转运动到直线往复运动的转换逻辑，帮助学习者快速理解曲柄类传动的核心原理，也可作为小型专用设备的动力转换模块适配轻载往复作业需求。从实际用途来看，该机构可将输入轴的连续圆周旋转，通过弯管曲柄与中间滑块的配合，带动竖直缸体组件完成固定行程的上下往复动作，可适配小行程的冲压、按压、周期性顶升类作业，也可作为原理样机验证不同转速下的往复运动平顺性，为后续同类型机构的参数化设计提供实物参照。在功能特性上，该机构采用对称式弯管曲柄结构，输入轴端设置多棱柱接头可直接连接手摇柄或者小型驱动电机，中间传动位置配置带铜套的滑动副降低运动摩擦阻力，竖直导向组件采用双立柱配合导向套的结构，保证往复运动过程中无偏摆卡顿，底部一体式安装平板可直接通过螺栓固定在作业台面或者设备机架上，整体传动链路无冗余零件，运动过程中传动效率高，空载状态下输入极小扭矩即可带动输出端完成全行程往复动作，维护时仅需定期给滑动副加注润滑脂即可长期稳定运行。设计思路上，该机构优先考虑运动原理的直观展现，所有传动部件均外露无遮挡，便于观察每一个零件的运动轨迹，结构上采用模块化拆分设计，输入轴组件、曲柄弯管组件、竖直往复组件、安装底座均可单独拆卸更换，可通过更换不同偏心距的曲柄部件调整往复行程，适配不同的作业行程需求；零件选型上优先采用标准紧固件与通用机加工件，大部分零件可通过普通车铣加工完成，制造成本低廉，适合小批量制作用于教学或者原理验证。外形尺寸与安装边界方面，该机构整体采用紧凑型布局，底座为矩形平板结构，安装孔位设置在底座四角，安装时仅需预留略大于底座尺寸的平面安装空间即可，竖直方向总高度适配常规桌面操作高度，输入轴伸出端预留足够的连接长度，可灵活适配不同的驱动连接件，往复运动的竖直行程控制在小范围内，运行过程中无超出底座轮廓的运动部件，不会对周边安装的其他部件产生运动干涉，可直接嵌入到小型自动化设备的机架内部作为独立传动单元使用。
