卧式单级离心式消防供水泵结构设计

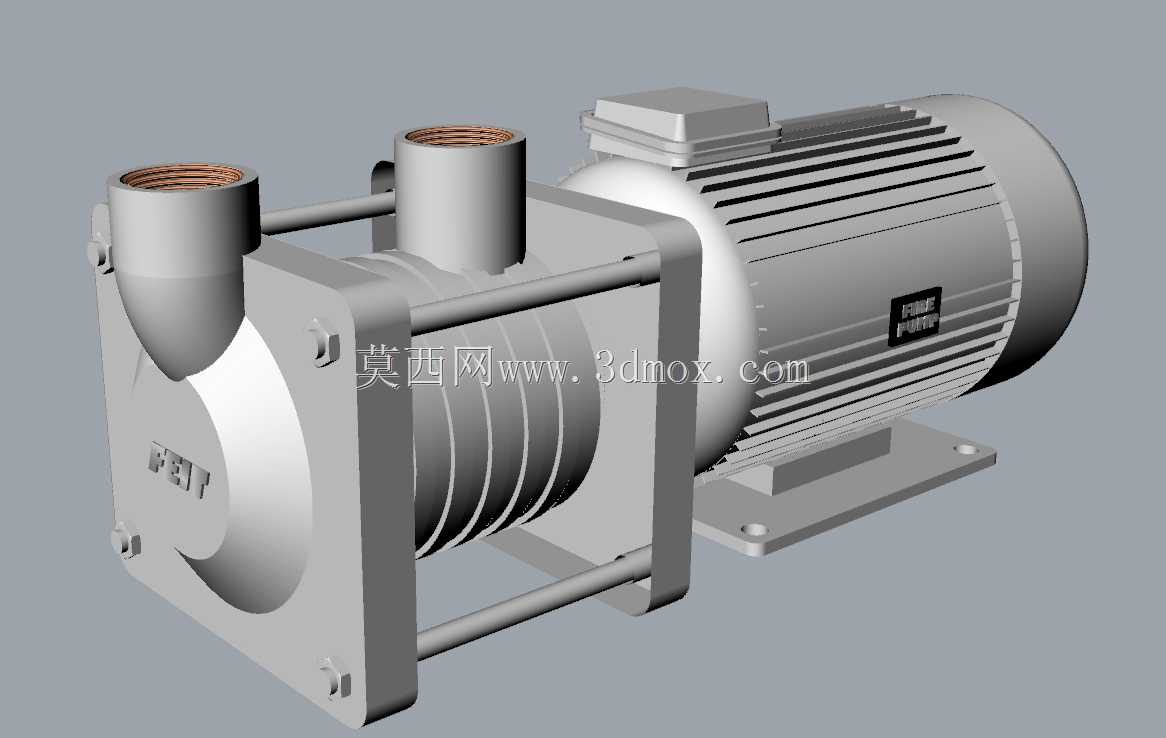

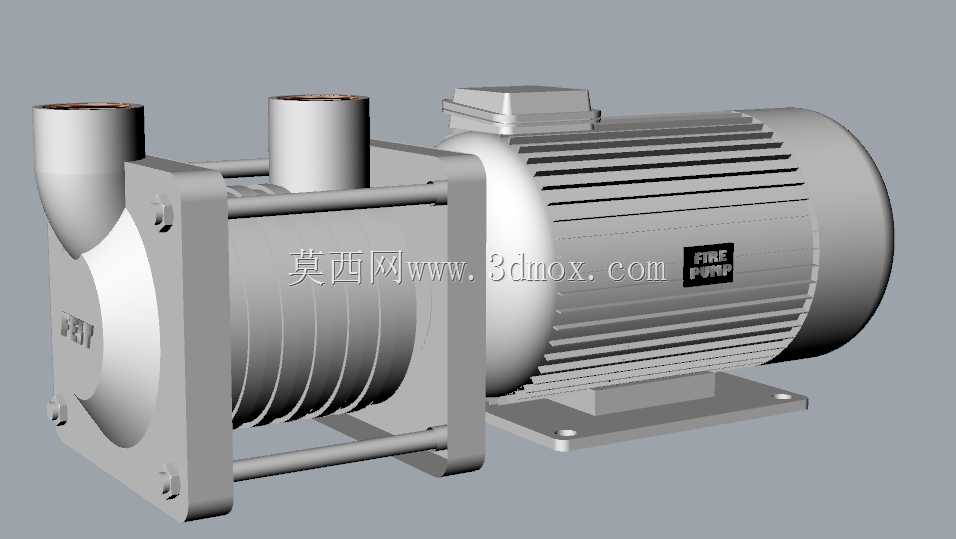

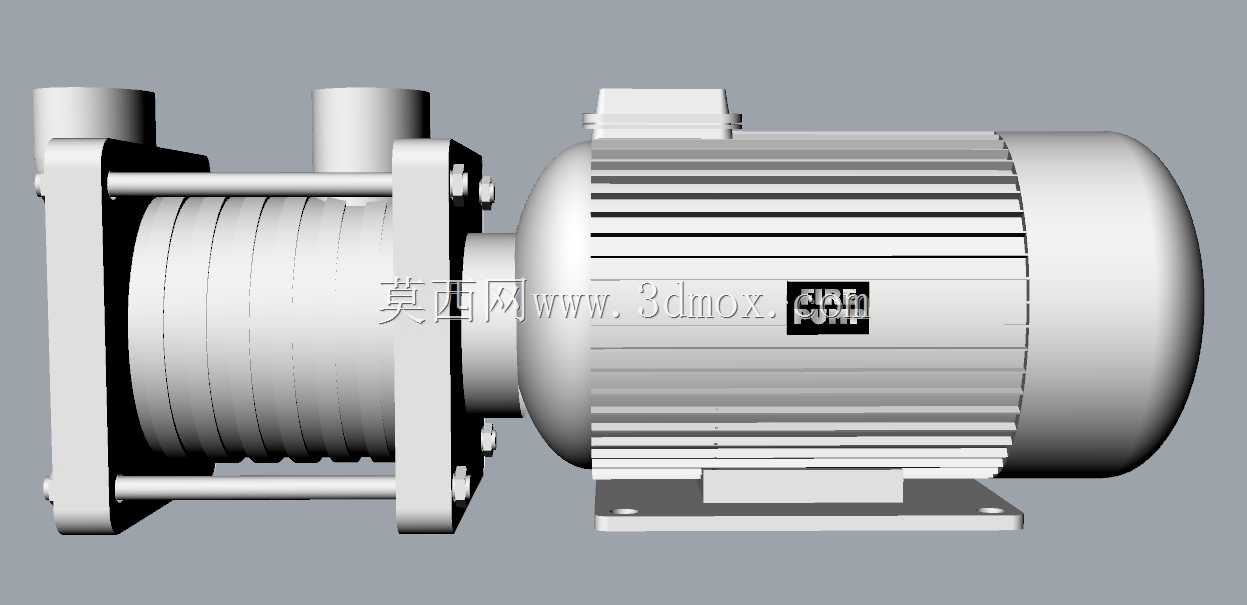

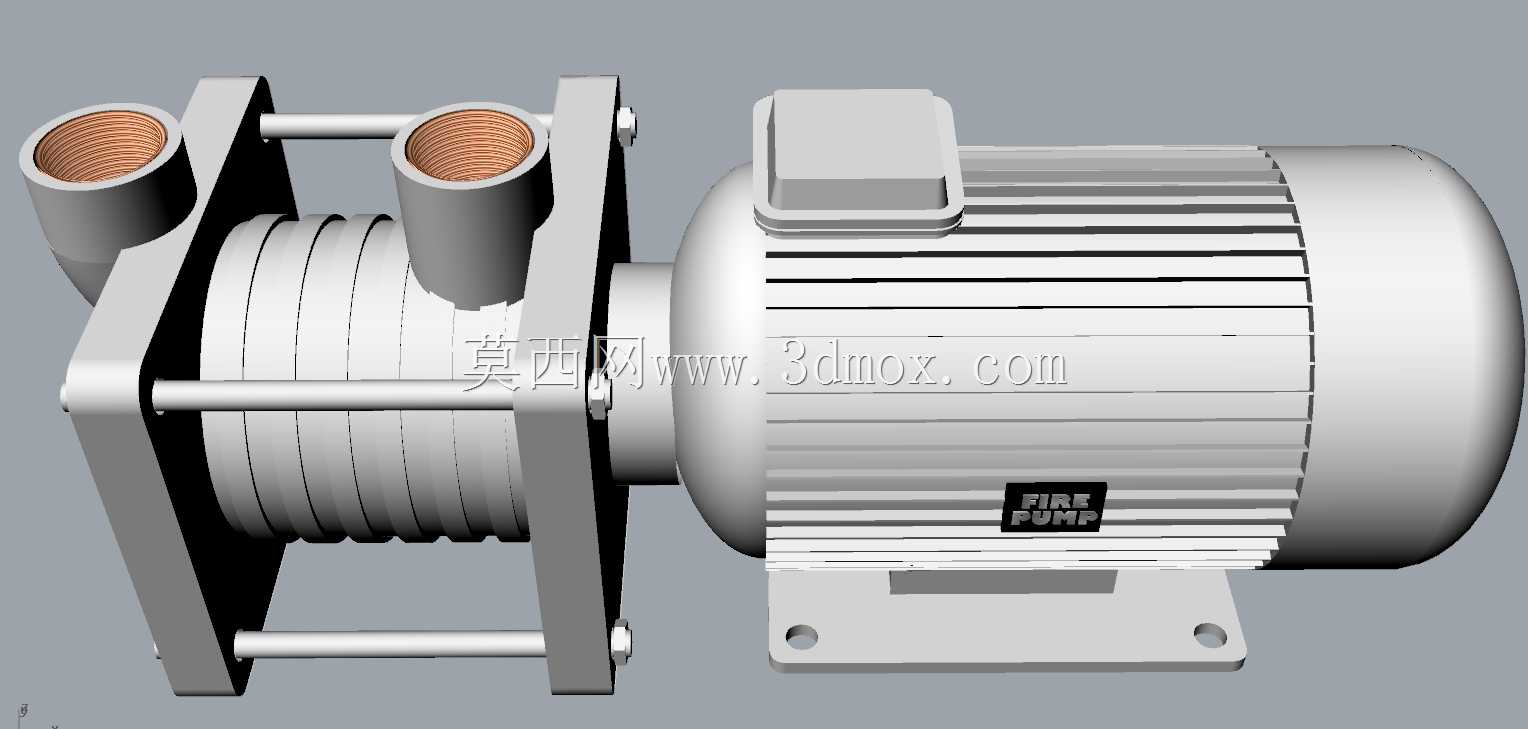

这款卧式消防泵主要面向民用建筑、工业厂区、仓储物流园区的固定消防供水系统场景，承担消防管网稳压、火情发生时大流量加压供水的核心作用，是消火栓系统、自动喷水灭火系统的核心动力部件，可在火情触发后快速为末端灭火设施输送符合压力要求的灭火用水，也可适配市政消防接驳、消防水车补水等临时高压供水场景。设备采用电机与泵体直联共轴的卧式结构设计，泵体端采用多级叶轮串联的离心式结构，可在较低的入口压力条件下实现稳定的高压输出，满足不同高度建筑的消防供水扬程要求；泵体进出水口采用同侧平行布置的法兰接口形式，可直接对接现场标准消防管路，减少管路弯折带来的水头损失，同时泵体与电机之间设置独立的连接支架，通过四根对称布置的拉杆实现刚性固定，保证设备长时间高负载运行时的同轴度，避免运行过程中出现轴系偏移带来的振动、密封泄漏问题。设计过程中充分考虑现场安装的适配性，电机端采用一体化铸铁安装底座，底座预留四个对称的长圆形安装固定孔，可适配不同规格的混凝土基础或型钢安装机架，安装时无需额外加工转接板，降低现场施工的调整难度；泵体整体轴向尺寸紧凑，相比传统分体式消防泵可减少30%左右的横向安装空间占用，适合安装在空间局促的地下消防泵房、楼顶稳压泵房等场景。设备外壳的散热筋采用等间距平行排布设计，可在电机运行时通过自然风冷实现高效散热，保证设备长时间满负载运行时的绕组温度处于合理区间，满足消防设备连续运行不宕机的可靠性要求；泵体过流部件采用光滑流道设计，减少流体在泵腔内的湍流损耗，提升输水效率，同时机械密封结构采用耐磨耐腐材质，可适应长期静置待命后瞬时启动的工况，避免静置锈蚀导致的密封失效问题。设备的接线盒设置在电机壳体顶部，可避免管路意外漏水时对接线部位造成喷淋，提升电气部分的防护可靠性，整体结构无突出的易磕碰部件，日常巡检维护时可快速检查密封部位、轴承部位的运行状态，降低后期运维的操作难度。
