M5堆叠式多参数环境传感模块结构设计

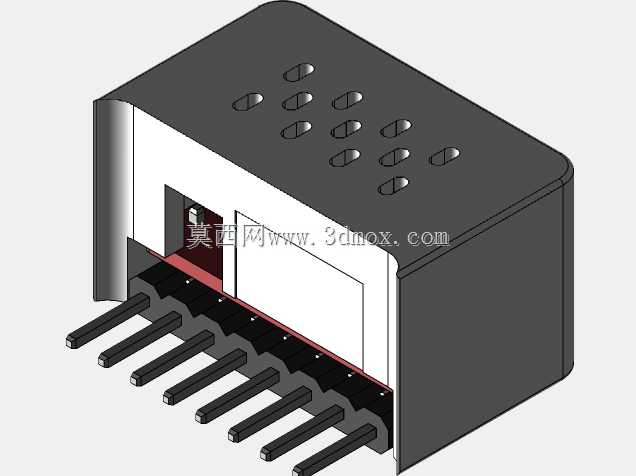

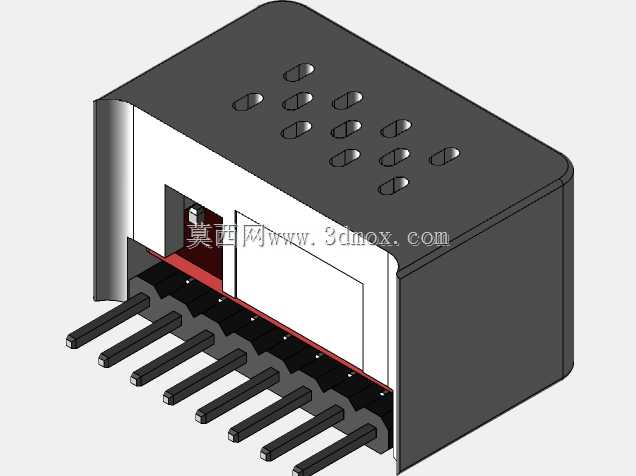

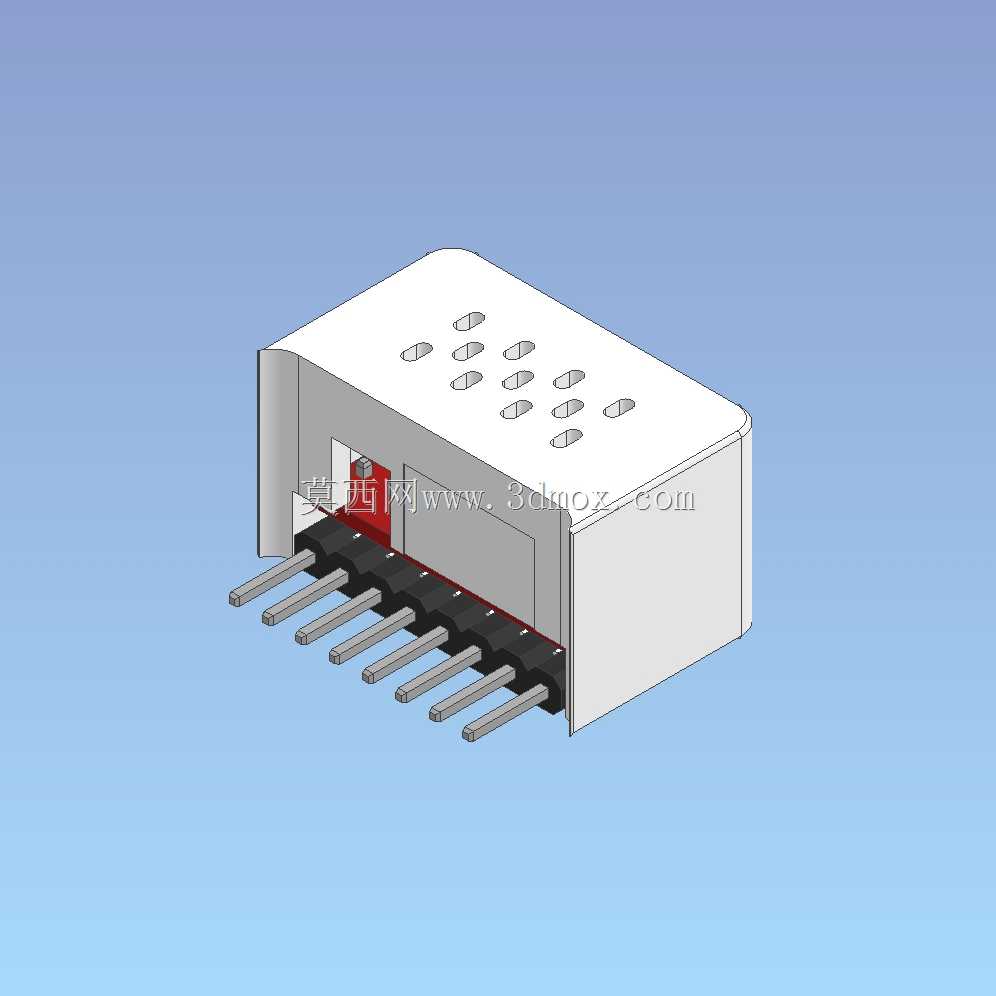

这款多参数集成环境传感模块，是面向嵌入式开发、物联网终端、小型环境监测节点打造的堆叠式功能扩展部件，核心适配M5系列核心控制板的堆叠安装体系，可直接插装在对应主控板的排针接口上，无需额外接线即可快速搭建多维度环境感知系统，在智能家居环境节点、小型气象观测站、室内空气质量监测设备、可移动环境探测装置、工业现场微环境巡检终端中都有广泛的应用空间，能够为上位控制系统提供实时的周边环境参数支撑。模块采用一体化屏蔽外壳设计，上盖排布多组阵列式通风开孔，既可以保证内部传感芯片与外界空气的充分流通，保障温湿度、气压参数测量的响应速度与准确性，又能通过金属外壳屏蔽外界电磁干扰，避免板上磁强计芯片受到周边电路杂散磁场的影响，提升磁场检测的精度。外壳采用圆角矩形的紧凑造型，整体轮廓完全匹配M5系列堆叠模块的统一安装尺寸，不会超出主控板的安装边界，多模块堆叠时不会出现结构干涉，底部伸出的直插排针采用标准2.54mm间距设计，引脚定义完全匹配M5堆叠总线规范，插装后可直接实现电源供给与数据通讯，无需用户自行定义引脚接线。模块内部集成了温湿度传感、大气气压测量、三轴磁强计三类传感单元，可同时完成环境温度、相对湿度、大气压强、周边磁场强度与方向的多参数同步采集，板上电路采用分层布局，将敏感器件布置在靠近通风孔的区域，将接口排针布置在板边位置，既缩短了传感芯片与外界环境的接触路径，又保证了焊接安装的便利性。外壳两侧预留了卡扣安装位，堆叠后可与上下模块实现物理卡合，提升整体结构的连接强度，避免设备移动、震动过程中出现排针松脱、接触不良的问题，外壳底部与电路板之间预留了均匀的装配间隙，可避免板上元器件与外壳发生短路，同时为板上芯片预留了足够的散热空间，保障长时间连续工作时的电路稳定性。
