方形法兰安装式液压动力转换元件

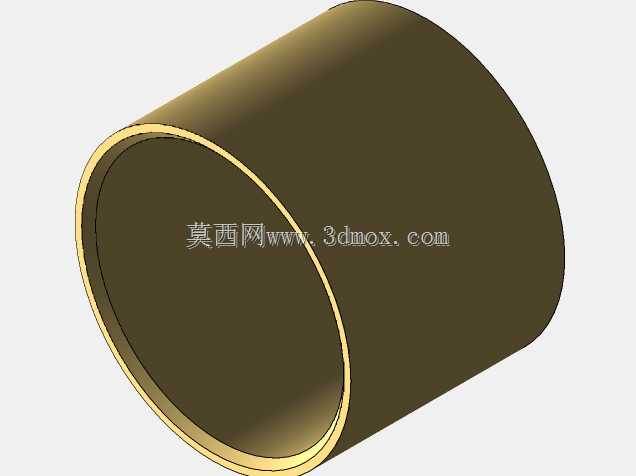

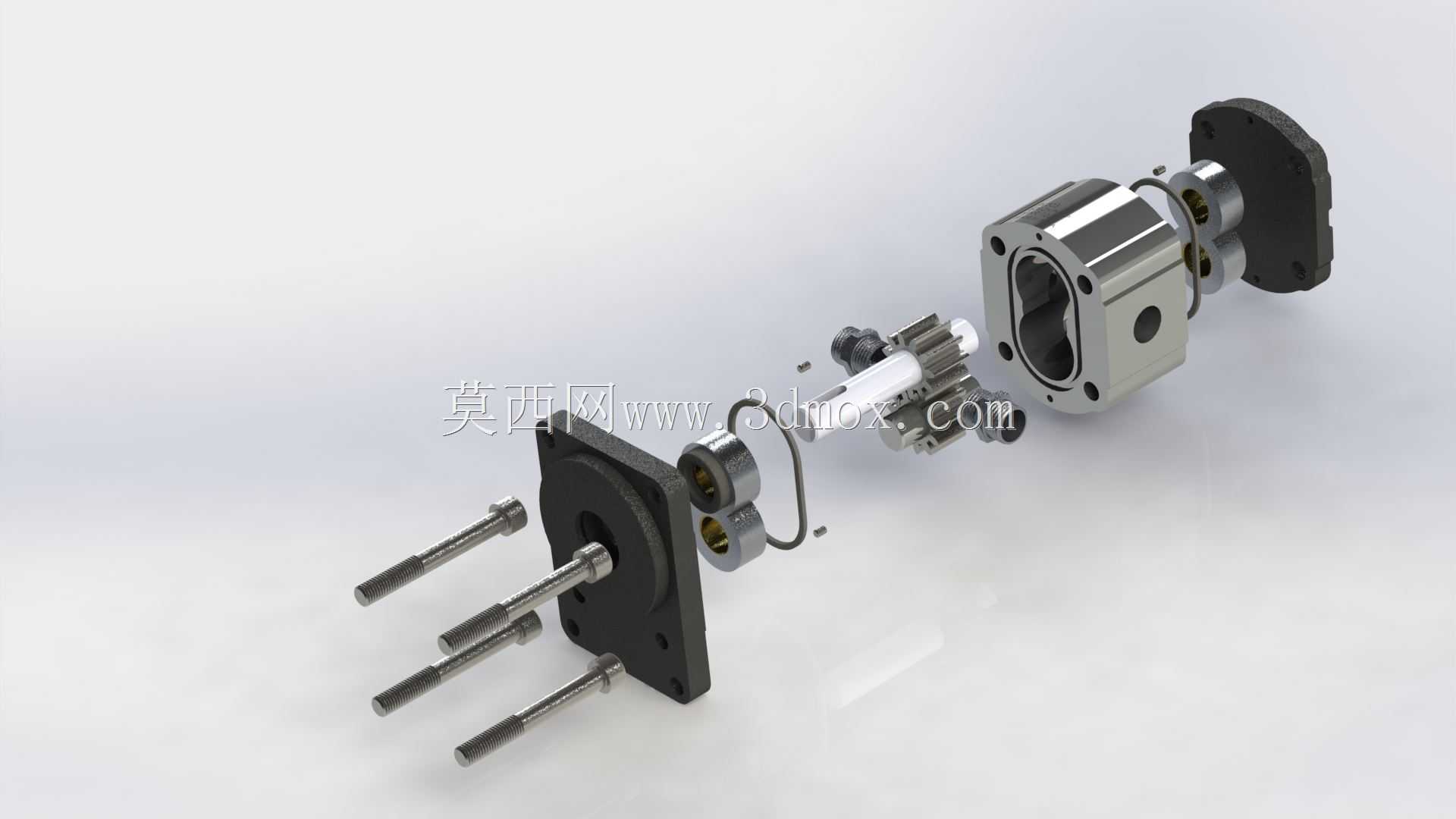

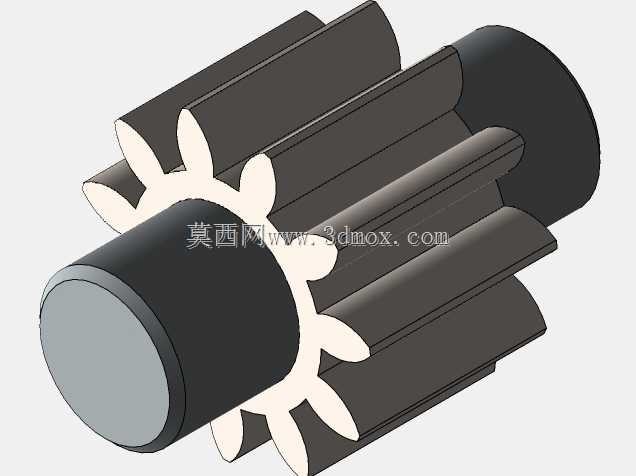

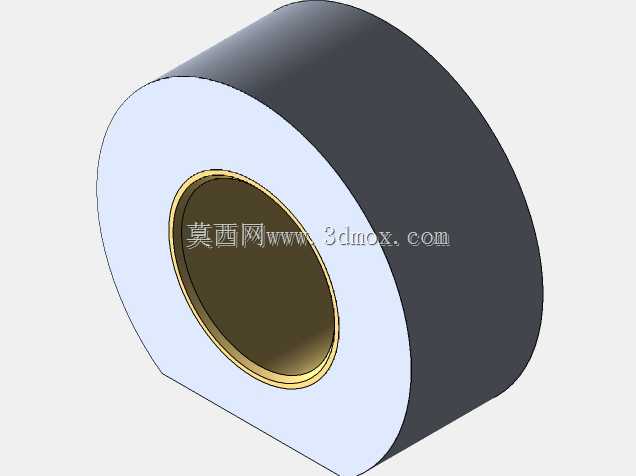

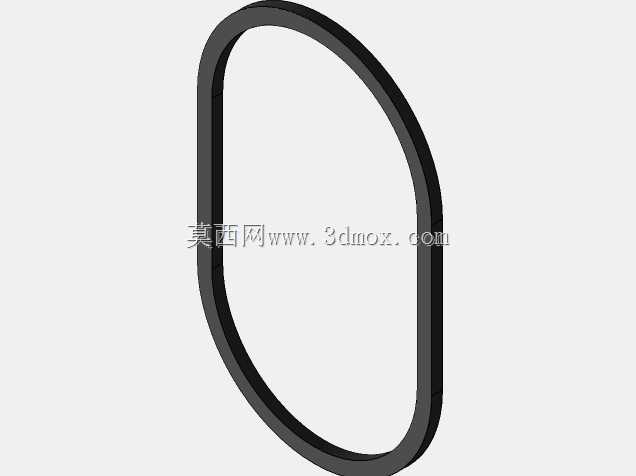

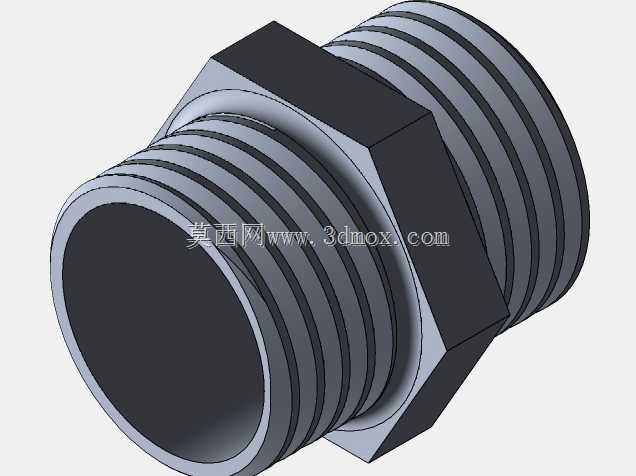

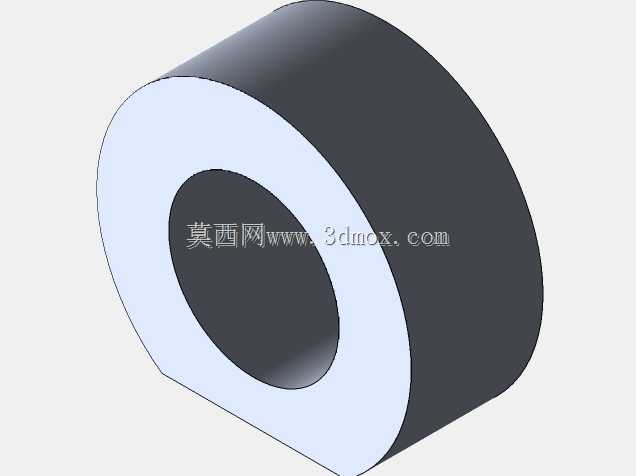

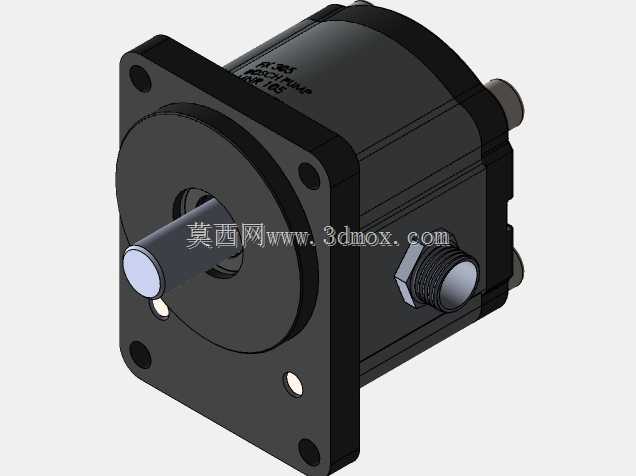

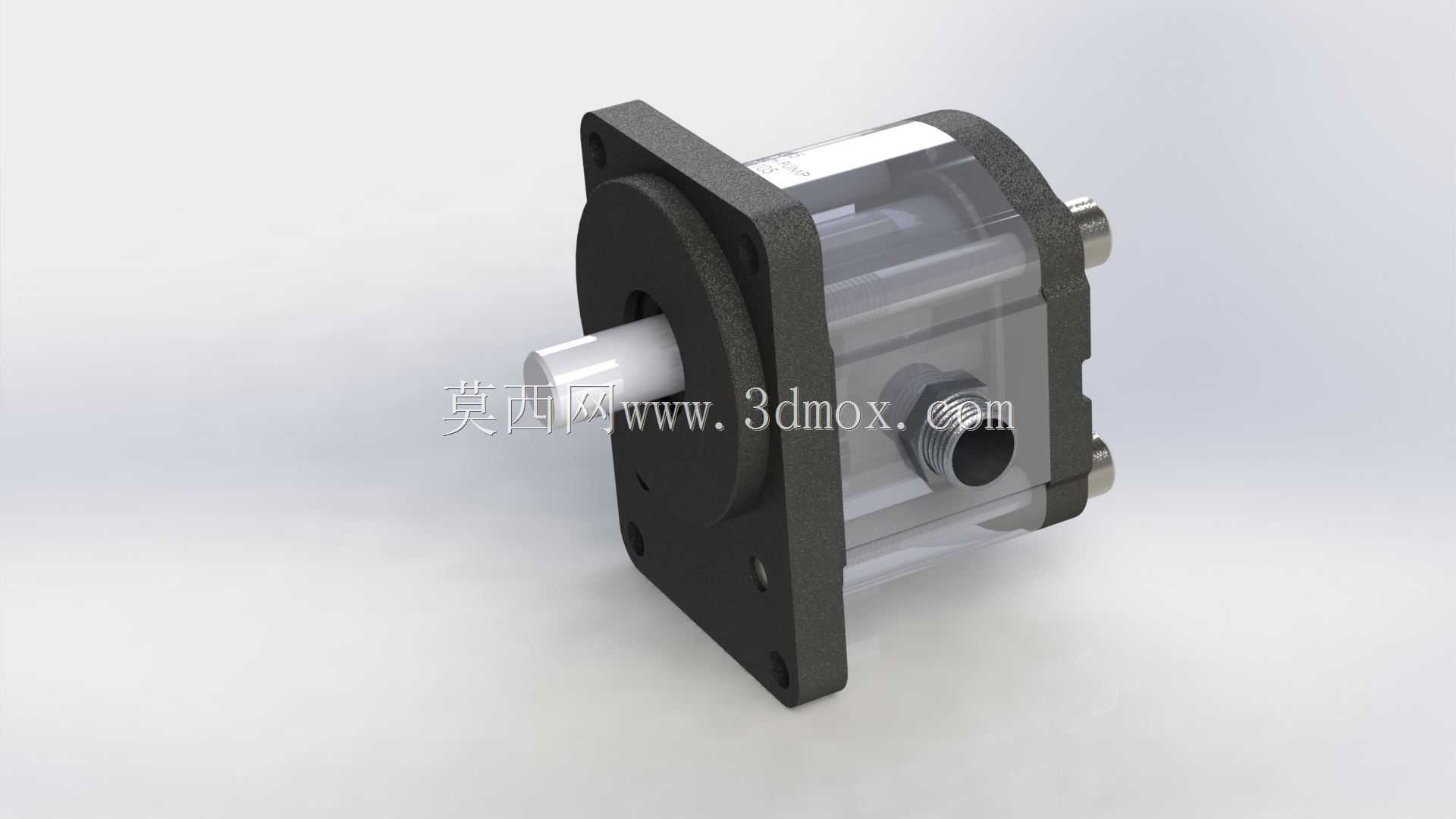

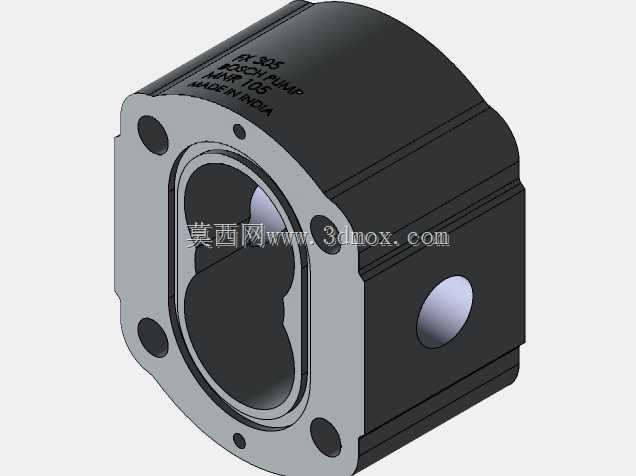

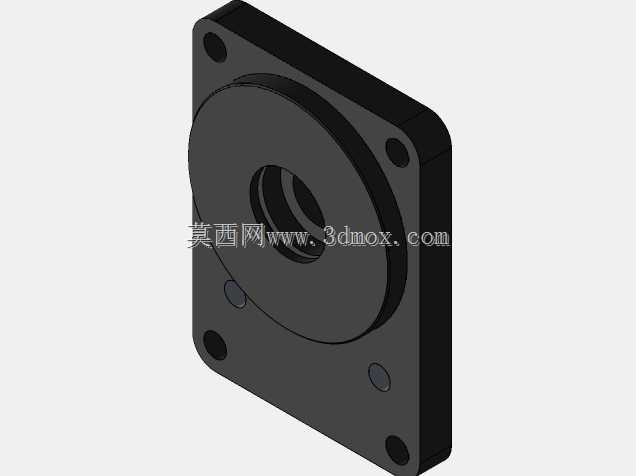

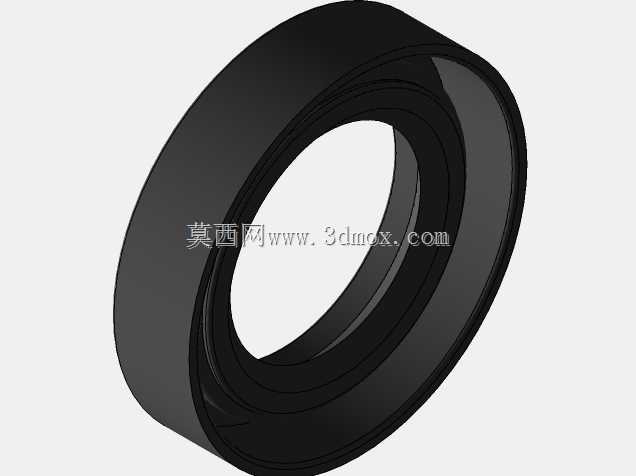

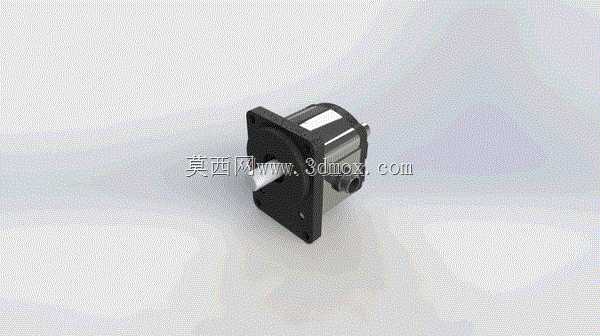

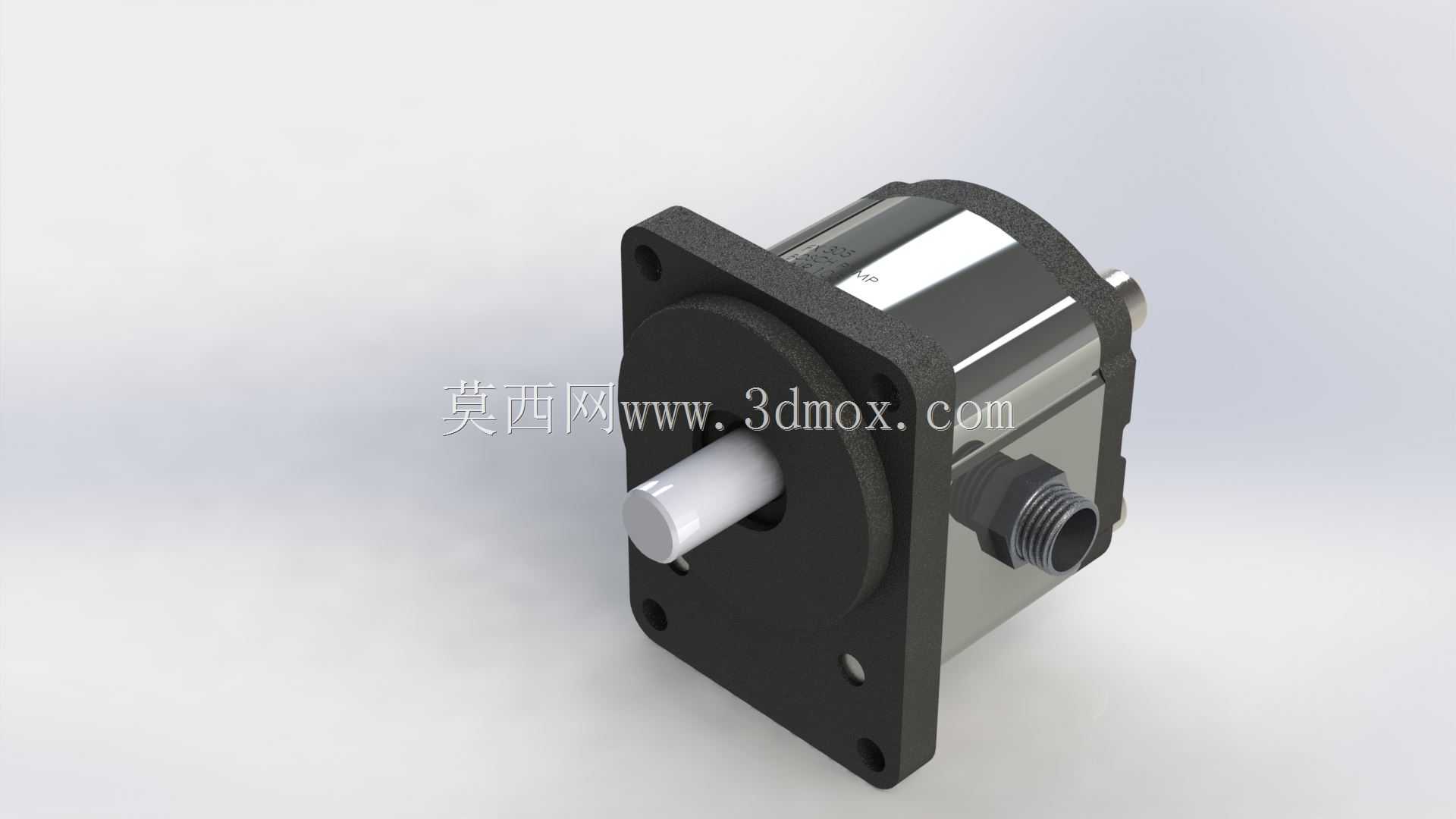

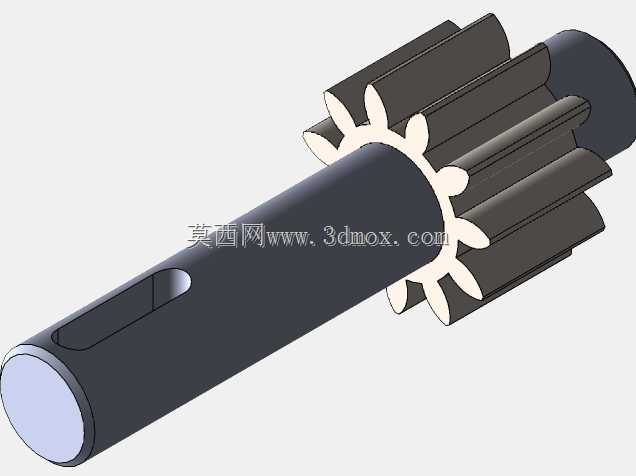

该液压动力转换元件是液压传动系统中的核心动力输出部件，主要应用于工业液压站、工程机械液压回路、机床液压夹紧系统、自动化生产线液压驱动单元等场景，能够将输入端的旋转机械能平稳转换为液压回路内的压力能，为后续液压缸、液压马达等执行元件提供稳定的压力油源，保障整套液压系统按照预设的压力、流量参数完成指定的做功动作。从实际用途来看，这类元件可适配中低压开式液压回路，既可以为金属切削机床的工件夹紧、刀具进给动作提供动力支撑，也能为小型工程设备的支腿伸缩、姿态调整回路输送压力油，还可集成在小型液压动力单元中，为工装夹具、升降平台等设备提供可靠的动力来源。在功能特性上，该元件采用端面法兰安装结构，输入端为单伸平键轴结构，可直接与驱动电机的输出轴通过联轴器直连，省去了复杂的中间传动结构，有效缩小了整套动力单元的安装占用空间；壳体采用高强度硬质铝合金材质一体加工成型，在保证结构强度满足额定工作压力要求的前提下，大幅降低了元件自身重量，同时壳体表面做了硬质阳极氧化处理，具备优秀的抗腐蚀、抗磨损能力，能够适应多粉尘、轻度油污的工业车间使用环境；进出油口采用侧置内螺纹接口设计，管路连接时无需额外调整元件安装角度，可根据现场布线需求灵活选择管路走向，降低现场安装的操作难度。在设计思路上，该元件的整体结构围绕紧凑化、易安装的核心需求展开，安装法兰采用标准方形四孔定位结构，安装孔位的位置度公差严格控制在0.02mm以内，能够与市面常见的标准驱动电机安装法兰直接适配，无需额外加工过渡连接板；内部流道采用圆弧过渡设计，有效降低压力油在元件内部流动时的沿程压力损失，减少系统运行过程中的无用功损耗，同时降低油液流动产生的工作噪音；轴端采用双唇口密封结构，可同时阻挡外部粉尘进入元件内部、防止内部压力油向外渗漏，密封件选用耐油丁腈橡胶材质，可长期在常规液压油工作温度范围内保持稳定的密封性能，延长元件的免维护使用周期。在外形尺寸与安装边界方面，该元件整体为近似方形柱体结构，安装法兰的边长尺寸适配常规小功率驱动电机的安装尺寸，输出轴的轴径、键槽尺寸符合通用传动件的配合标准，安装时需预留出输入端联轴器的装配空间、侧方油口的管路连接操作空间，同时要保证元件安装面与驱动电机安装面的平行度误差不超过0.03mm，避免轴系不同心导致的运转振动、密封件过早磨损等问题；元件的重心与安装法兰中心基本重合，安装后不会产生额外的偏载力矩，可适配水平安装、垂直安装等多种安装姿态，满足不同设备的布局设计需求。
