便携式小型无油真空泵结构设计

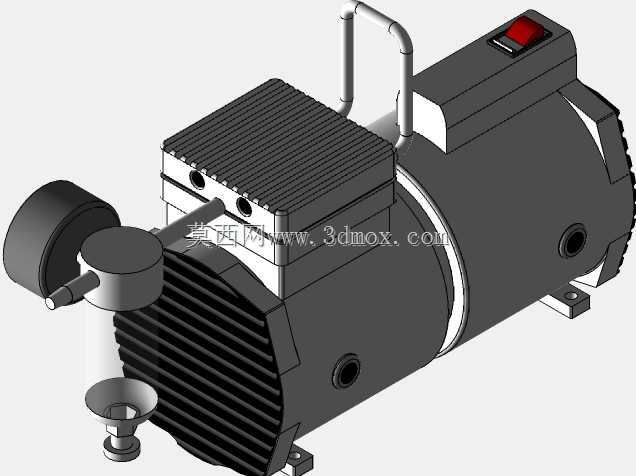

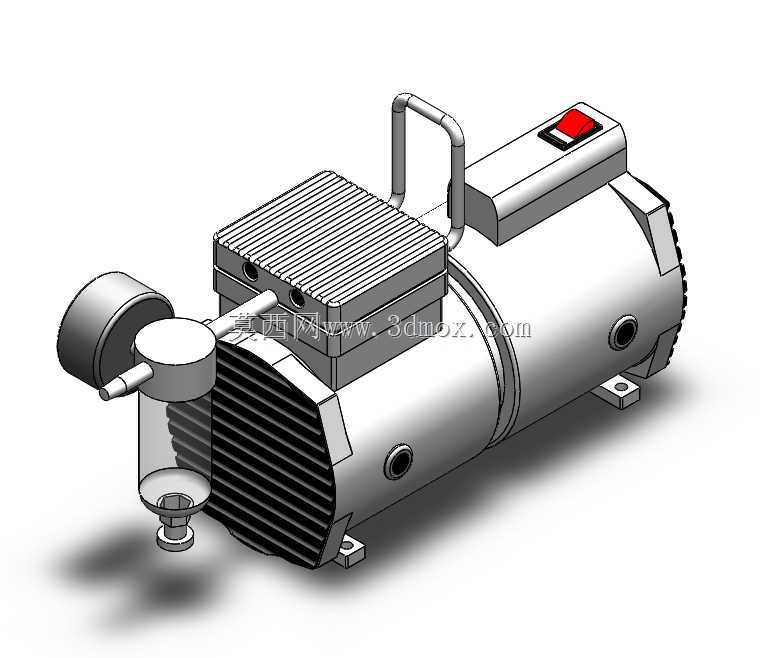

这款便携式真空泵主要面向实验室真空抽滤、小型电子元器件真空吸附固定、食品包装真空预抽、制冷维修冷媒抽排、汽修行业制动液真空更换等对便携性有较高要求的作业场景，可在无固定气源配套的作业环境下独立提供稳定的负压输出，无需外接复杂的管路系统即可快速投入使用，适配多场景下的零散、移动类真空作业需求。设备整体采用卧式集成化布局，将动力驱动单元、泵头压缩单元、散热结构、操作控制部件整合为一体式结构，顶部设置一体化弯折提手，方便作业人员单手转移设备，可轻松放入常规工具收纳箱携带至不同作业点位。功能设计上，设备集成了独立的船型电源开关，布置在机身顶部靠近提手的位置，操作人员握持提手转移后可快速触达开关完成启停操作，无需俯身寻找机身侧方的控制部件；泵头侧方设置透明积液收集腔，可在抽气过程中截留管路中携带的液态杂质，避免液态介质进入泵腔造成内部构件磨损，收集腔采用快拆式连接结构，日常清理维护时无需拆解泵体主体即可快速倒出积液、完成清洁。散热结构采用双重散热设计，泵头上方设置密集鳍片式散热块，动力单元侧方设置格栅式进风散热通道，可在设备连续运行时快速导出泵体压缩过程产生的热量，避免长时间运行出现过热停机问题，保障连续作业的稳定性。设计过程中充分考虑了不同场景的安装固定需求，机身底部设置两个对称的带安装孔固定支脚，既可以直接放置在平整工作台面使用，也可以通过螺栓穿过支脚安装孔将设备固定在移动作业台车、小型设备机架上，安装边界预留充足的操作空间，固定后开关操作、管路连接、积液腔清理等动作都不会被安装面遮挡；机身侧方预留两个标准规格的气嘴接口，可直接适配常规内径的真空软管，无需额外配置转换接头即可快速连接不同的作业终端。进气口位置配套设置了小型过滤消音部件，既可以过滤进气中携带的固体粉尘杂质，减少泵腔内部的磨损，也可以降低泵体运行时的进气噪音，优化作业环境的声级水平。整体结构紧凑，各部件的排布充分兼顾了操作便利性与维护便捷性，没有冗余的外凸构件，日常携带过程中不会出现部件勾挂杂物的问题，外壳的棱角位置均做了圆弧过渡处理，转移过程中不会划伤操作人员或磕碰周边设备。
