手摇式压水井手动取水结构设计

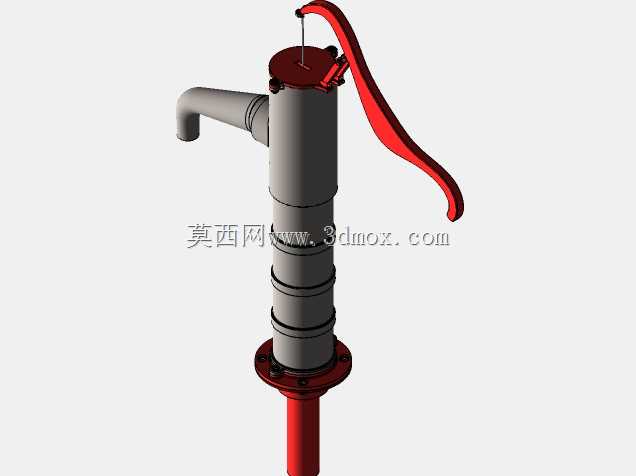

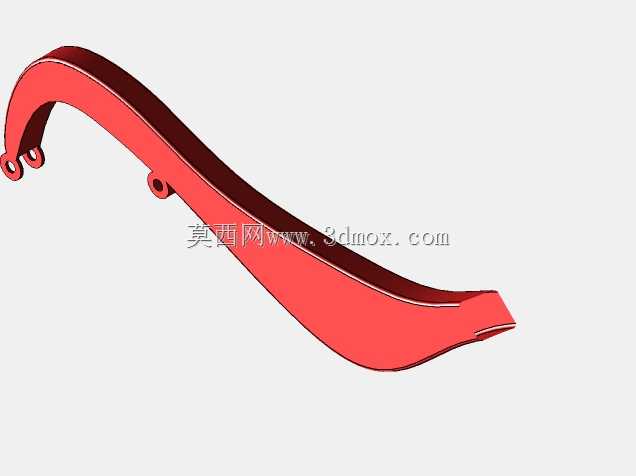

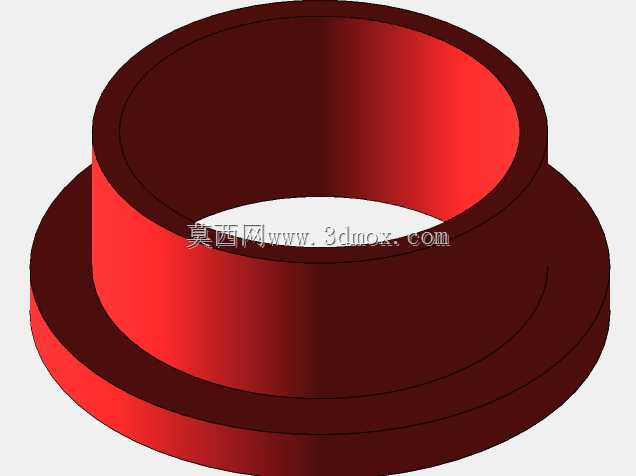

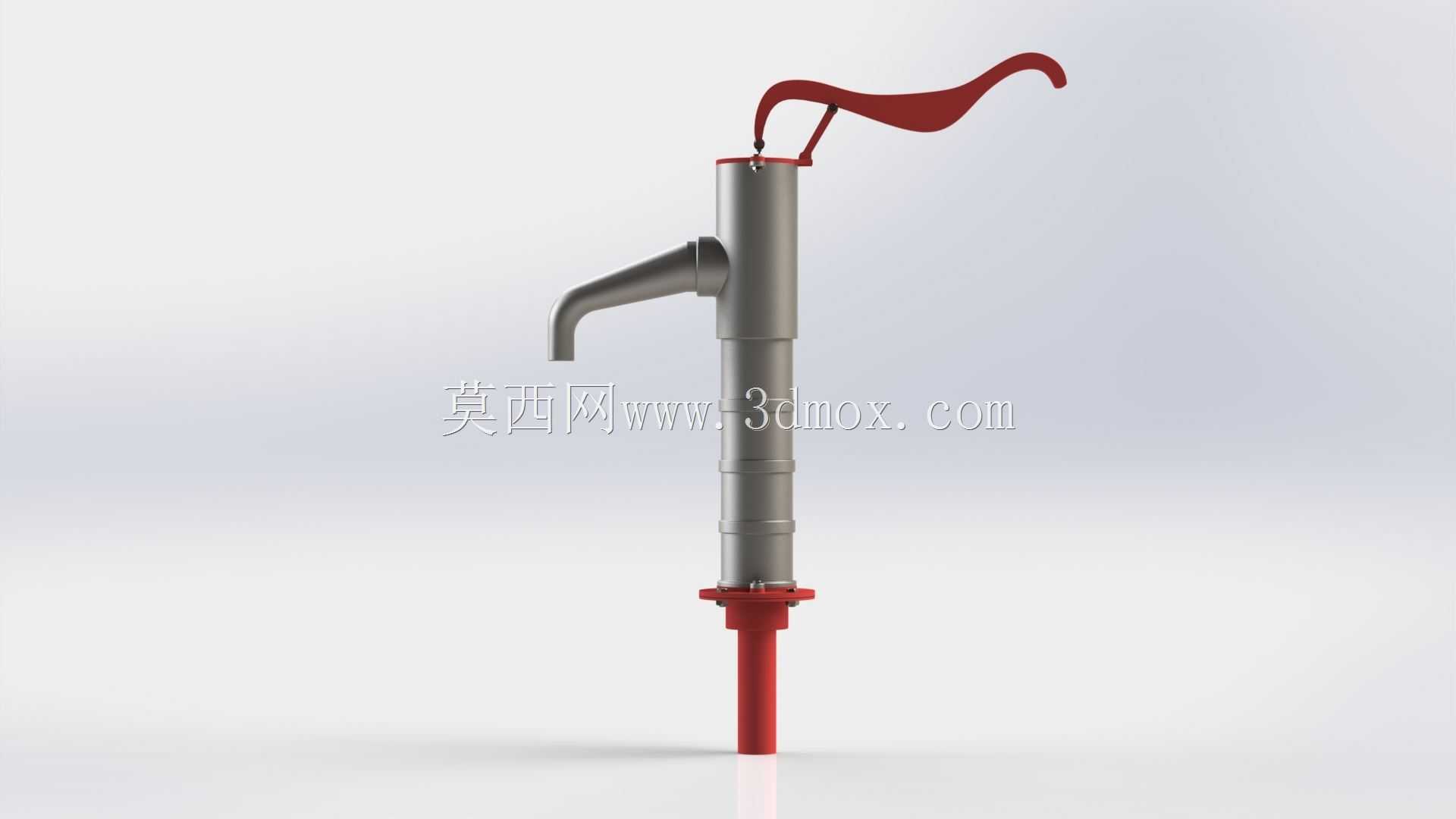

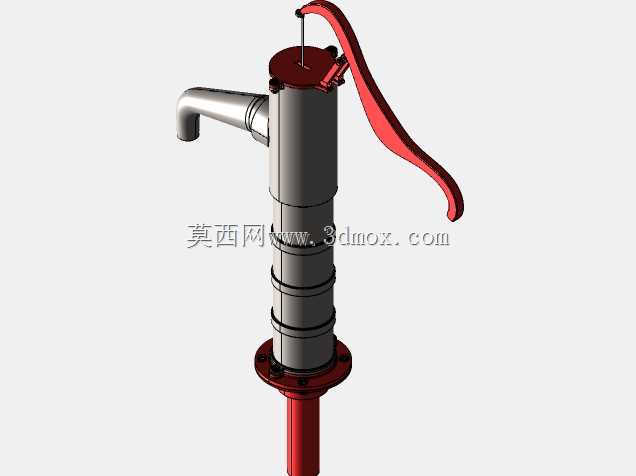

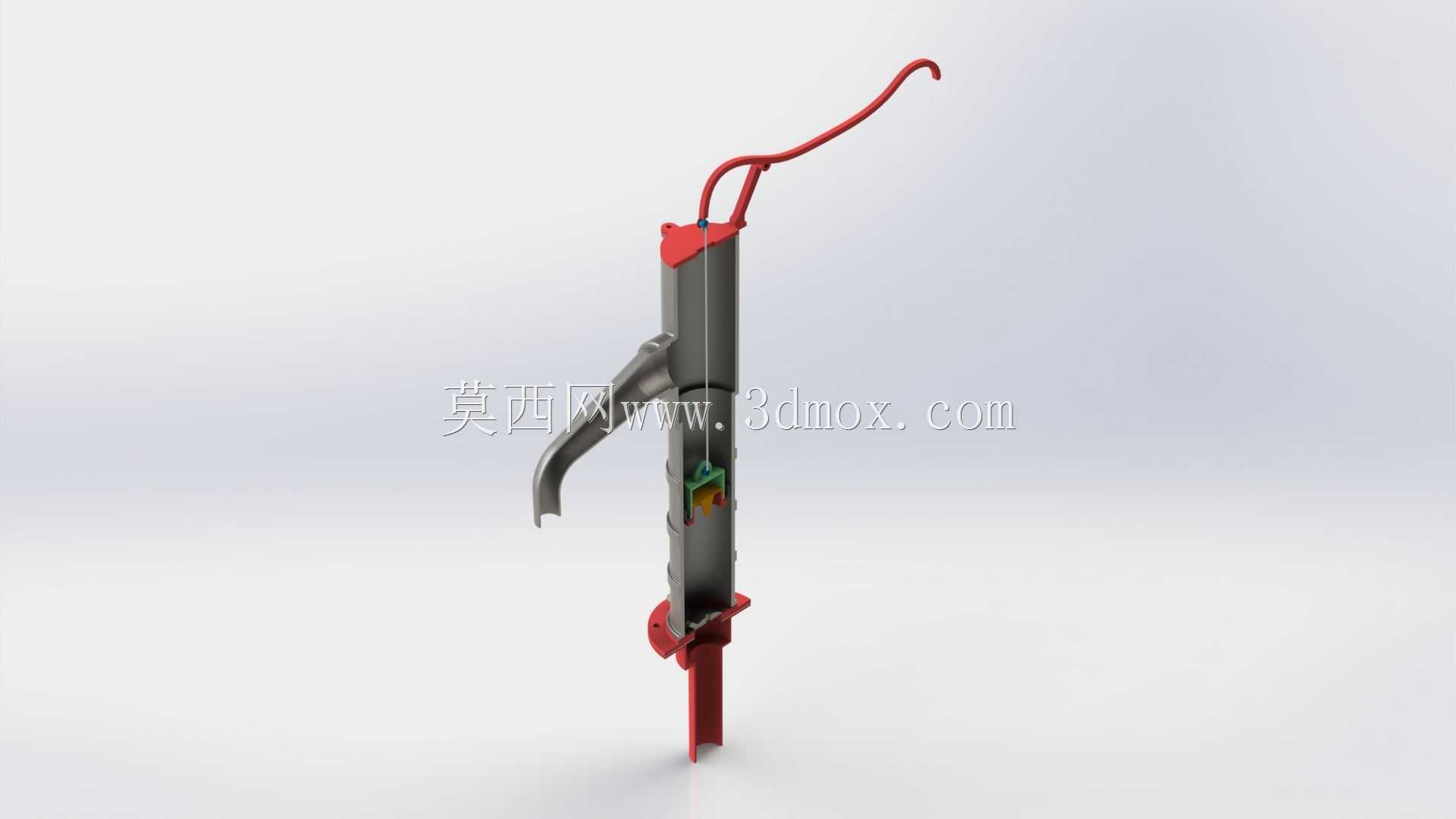

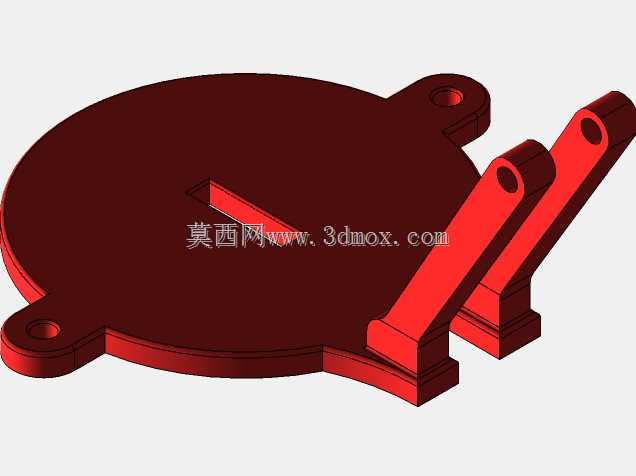

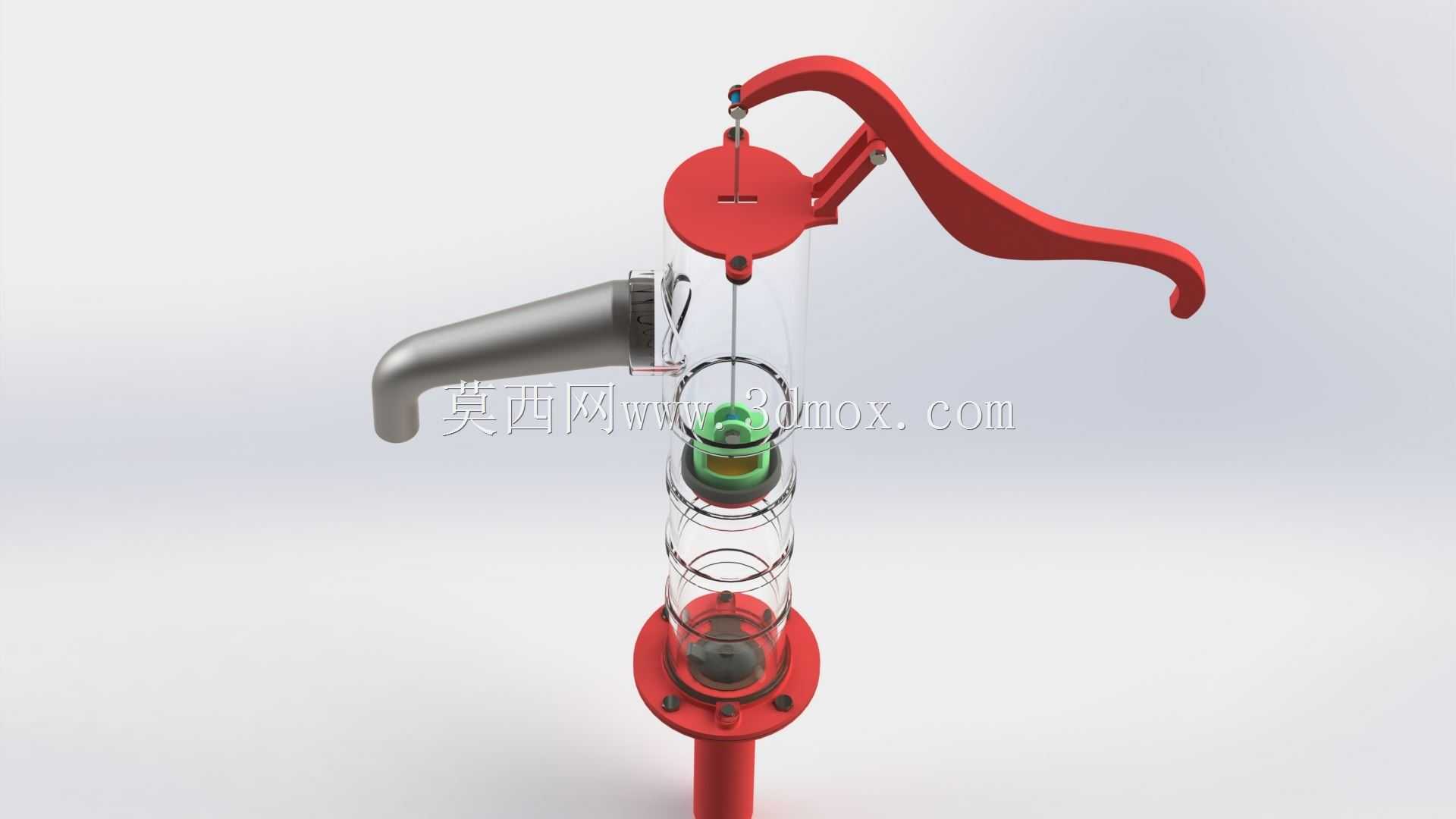

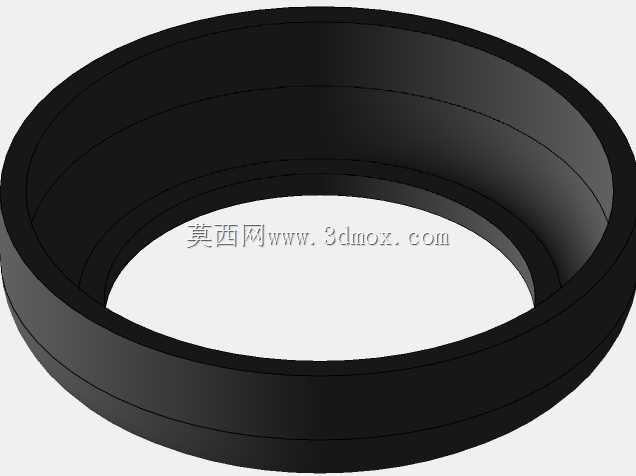

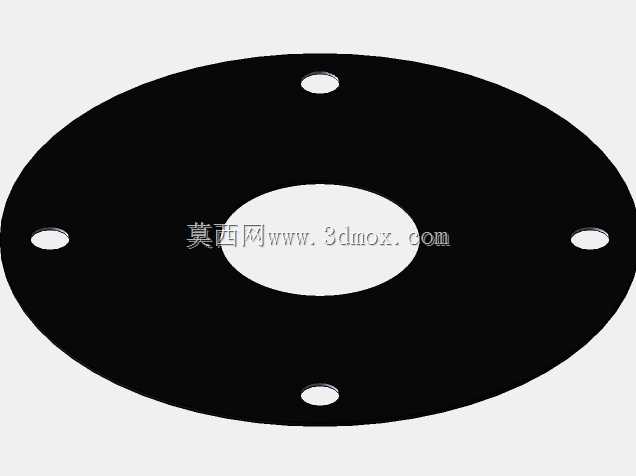

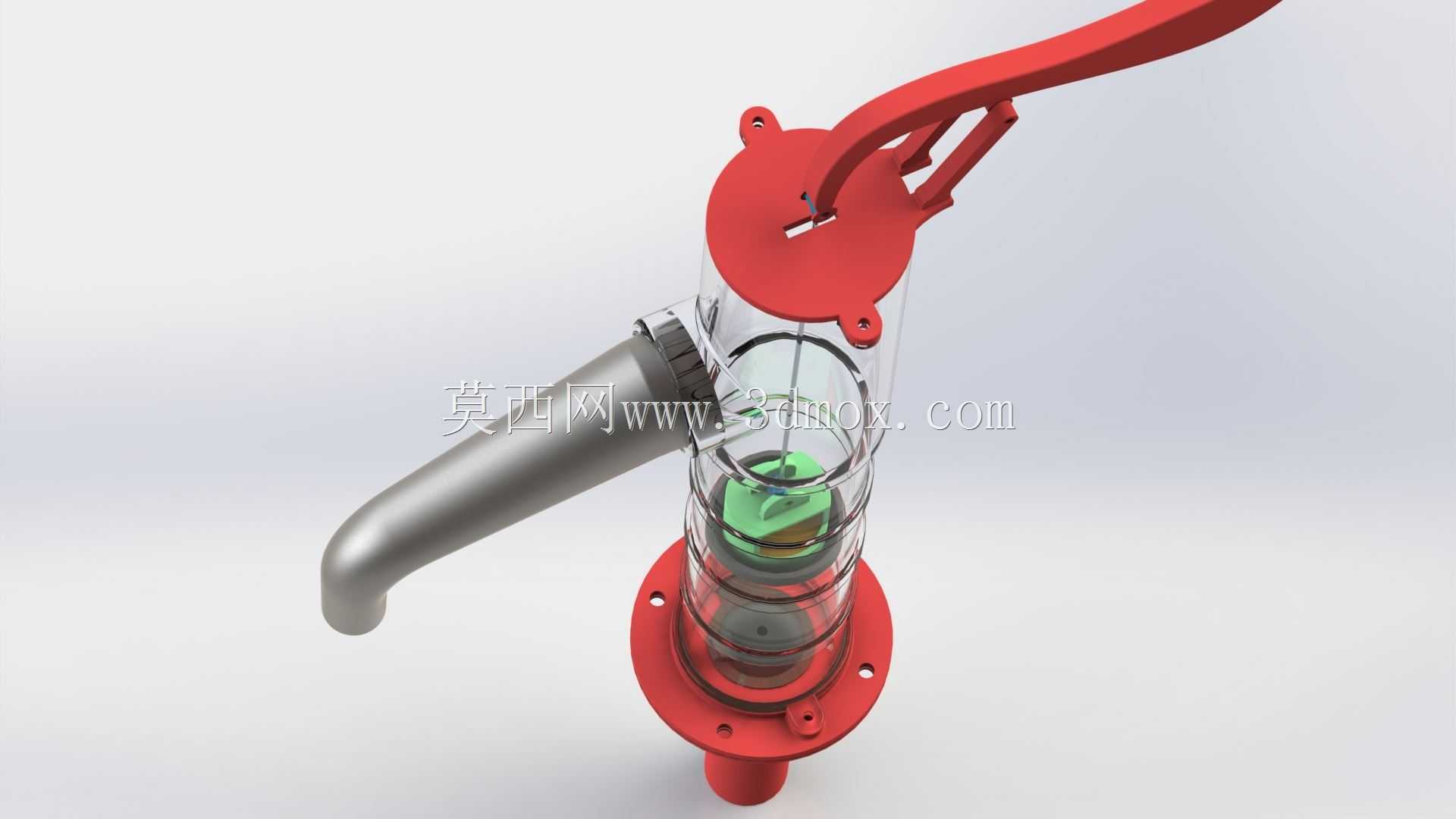

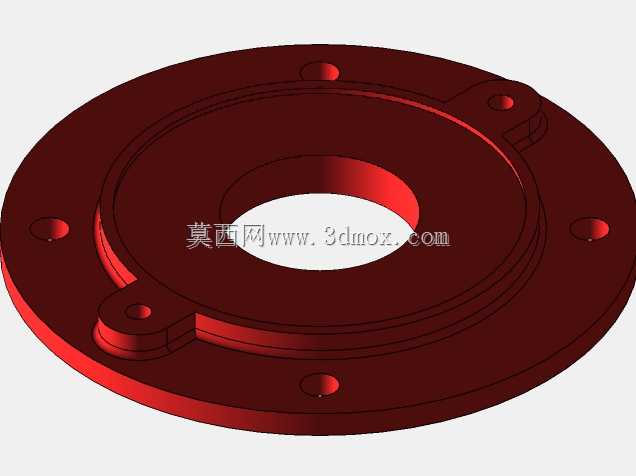

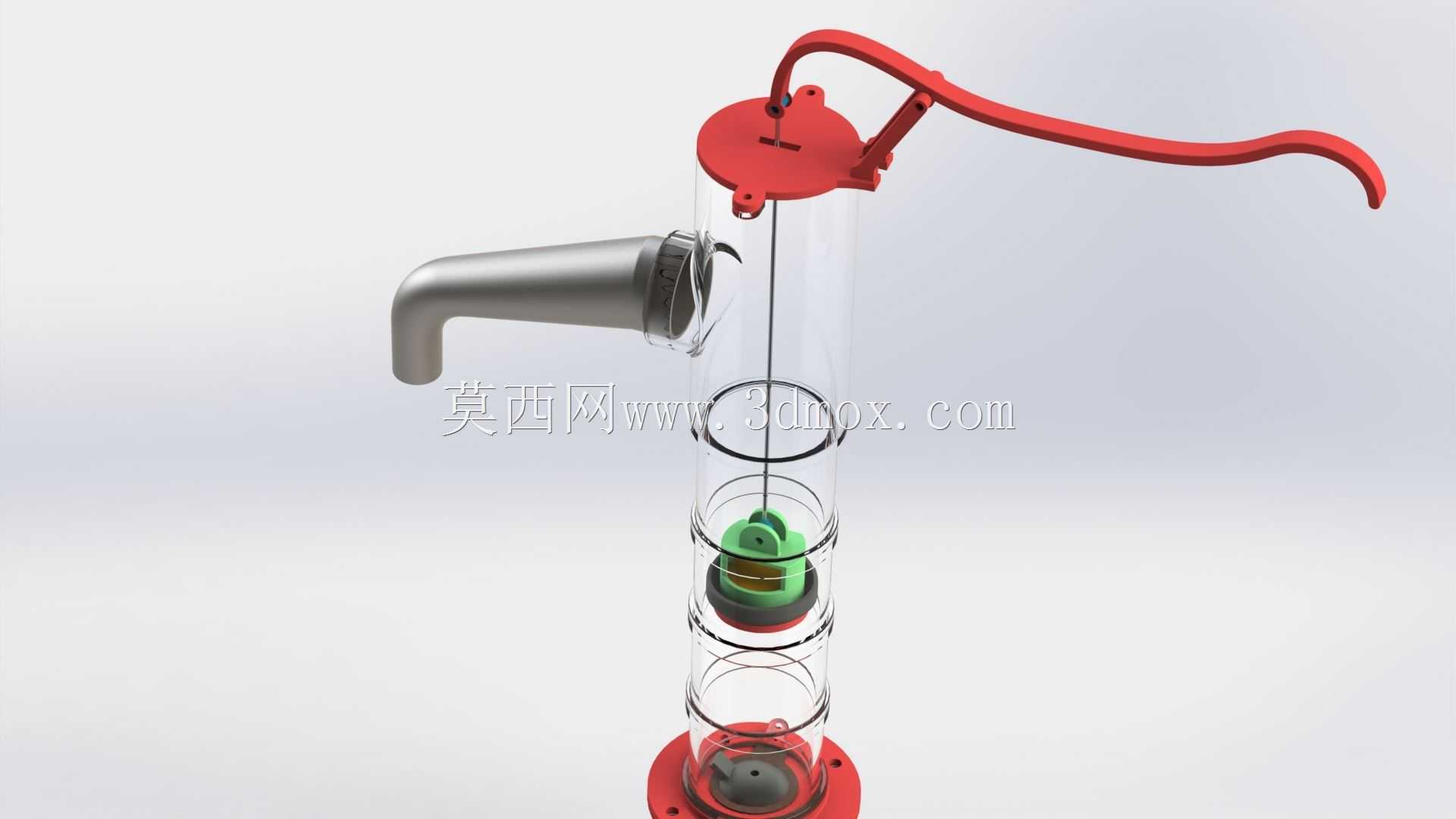

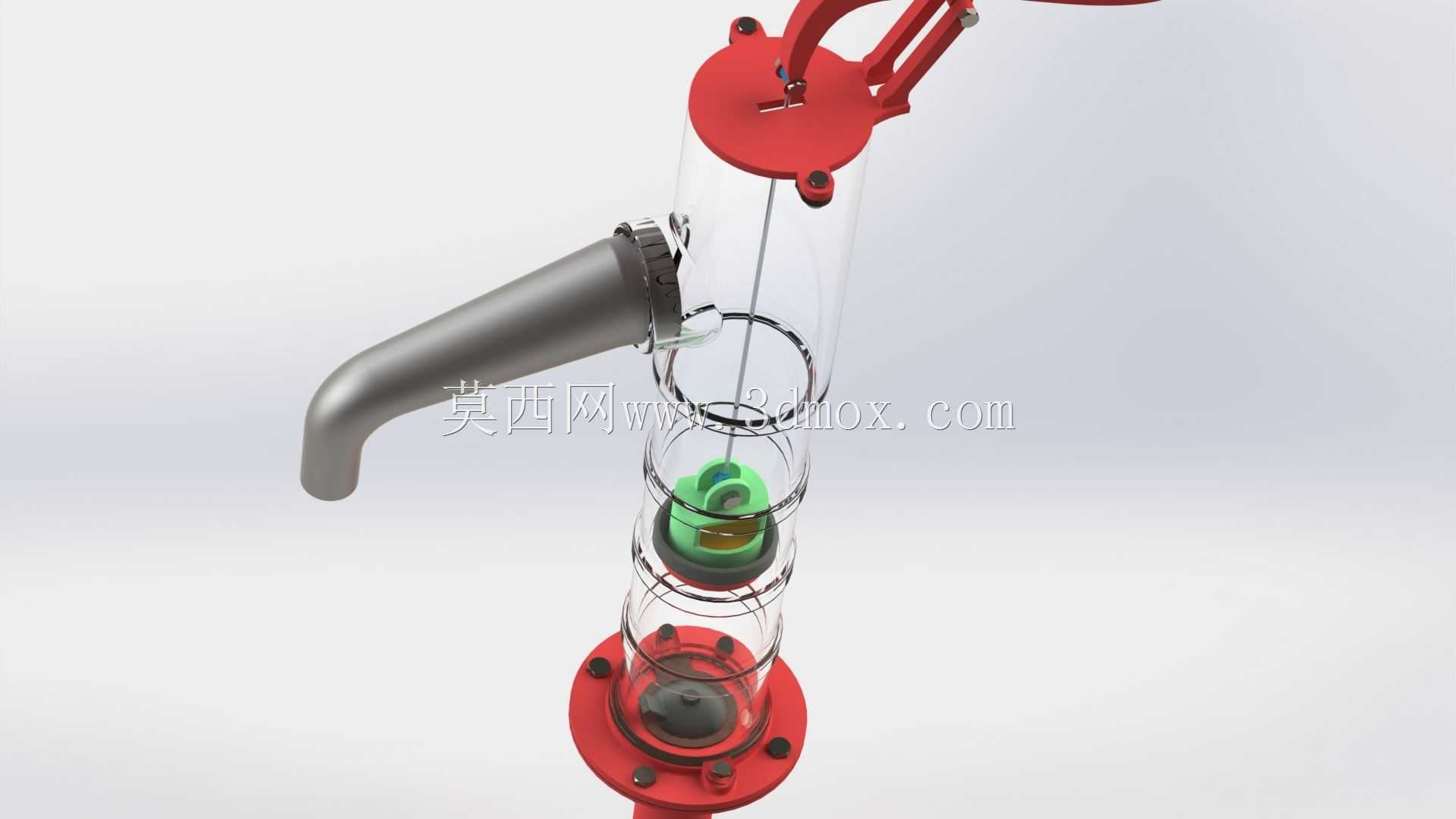

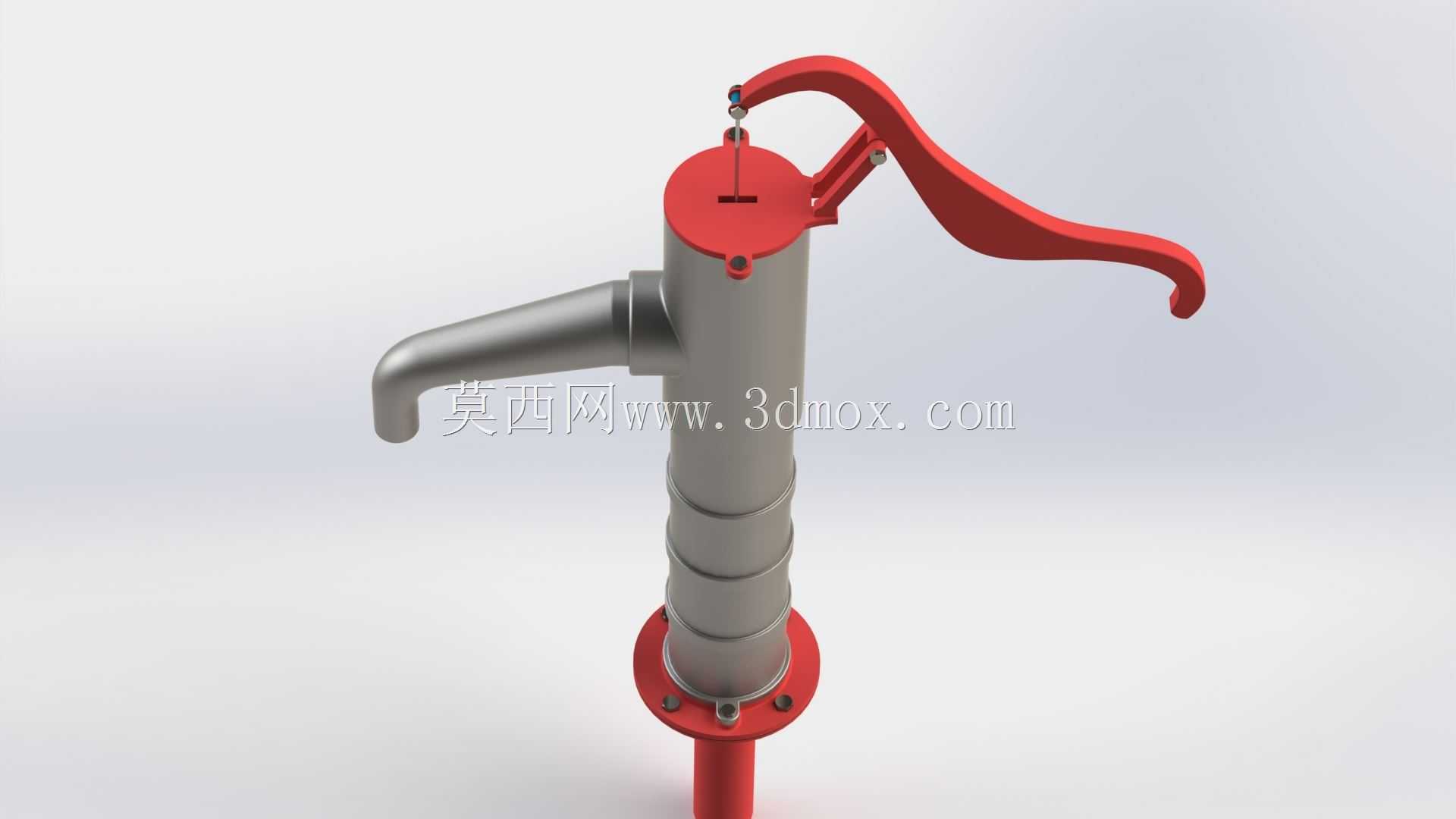

这款手动取水装置主要面向无集中供水的乡村散户、野外临时作业营地、山区零散住户以及应急备灾场景使用，作为不依赖电力的独立取水设备，可直接安装在民用饮用水井的井口位置，无需额外搭建泵房或配套动力管线，仅依靠人力操作即可完成地下水的提取作业，在停电、供水管网故障等特殊场景下也能稳定保障生活取水需求。设备核心采用活塞式提水结构，通过摇臂的上下摆动带动内部连杆做垂直往复运动，带动泵腔内的活塞组件配合单向阀完成吸水、压水的动作循环，可将井下水位深度八十米范围内的地下水提升至地面出水口，实际输水高度会随井下静水位的变化自动适配，无需额外调整设备参数。出水口采用大曲率弯管设计，出水方向斜向下方，可直接对接盛水容器，避免取水时水流飞溅造成的水资源浪费。设计过程中优先考虑民用场景的操作便利性与耐用性，摇臂采用符合人体工学的弧形长杠杆结构，操作时力臂配比经过反复优化，普通成年人仅需较小的按压力度即可带动活塞完成全行程运动，长时间操作也不易产生肌肉疲劳；泵体主体的立式筒状结构采用同轴度设计，所有运动部件均沿垂直轴线布置，可减少侧向受力带来的部件磨损，延长设备整体使用寿命；外露的操作部件做了圆润倒角处理，避免操作过程中剐蹭伤人。安装时仅需将泵体底部的法兰基座与井口的预制安装平台对齐，通过紧固件固定即可，进水端的立式筒身直接伸入井内水面以下，无需额外铺设复杂的进水管路，设备整体占地范围仅为井口周边直径四十厘米左右的圆形区域，安装后不会占用过多井口周边的活动空间，日常维护仅需定期检查活塞密封件的磨损情况，更换成本极低，适配绝大多数民用手压井的安装尺寸，无需对现有井口做大规模改造即可直接替换老旧取水设备。
