二冲程摩托车用五速变速器结构设计

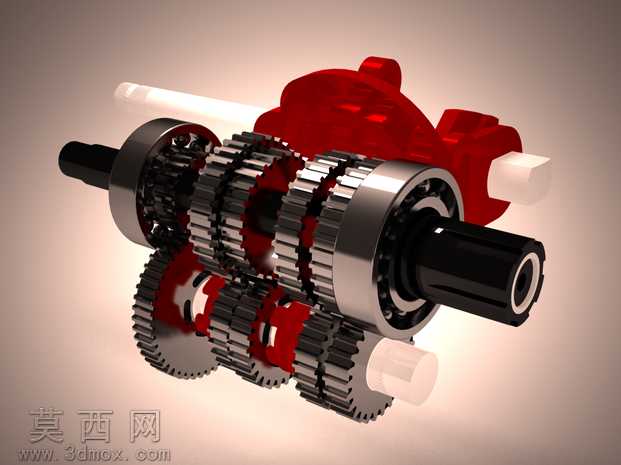

本作品为适配二冲程摩托车的五速手动变速器三维建模设计，整体采用经典的两轴式传动布局，在三维建模过程中严格遵循摩托车变速器的实际传动逻辑与装配公差要求，对每一组传动齿轮、啮合齿套、换挡拨叉、输入输出轴、支撑轴承以及壳体结构都进行了参数化建模，确保各部件的尺寸配合、啮合间隙符合机械设计规范。建模阶段针对不同挡位的齿轮传动比进行了精准匹配，从一挡到五挡的齿轮副分别对应不同的齿数配比，兼顾低速爬坡扭矩输出与高速巡航的转速控制需求，同时对常啮合斜齿轮的齿形参数进行了优化，保证传动过程的平稳性，降低啮合噪音。材质与渲染阶段，对不同功能部件进行了差异化材质赋予：传动齿轮与轴类部件采用高强度合金钢材质，设置金属磨砂与齿面高光的质感区分，还原机加工零件的真实表面状态；换挡同步器与结合齿套采用硬质合金材质，突出边缘的耐磨处理质感；变速器壳体采用半透明红色工程塑料材质进行渲染，既可以直观展示内部的齿轮传动排布结构，又能清晰区分壳体与内部金属部件的边界；支撑轴承部分还原了保持架、滚动体与内外圈的装配结构，赋予轴承钢的高亮金属质感。结构设计上，该变速器采用啮合套换挡方式，避免了直齿滑动齿轮换挡的冲击问题，输入轴与输出轴平行布置，各挡位齿轮常啮合，通过换挡拨叉推动啮合套与不同挡位的结合齿圈啮合，实现动力传递路径的切换，同时在轴系设计中预留了轴承安装位与油封配合位，保证装配后的密封性能与支撑刚度。设计过程中重点验证了各挡位切换时的部件运动干涉情况，通过三维软件的运动仿真模块模拟换挡过程中齿轮、啮合套、拨叉的运动轨迹，确保全挡位切换无卡滞、无干涉，同时对齿轮啮合的接触区域进行了校验，保证齿面受力均匀，满足二冲程摩托车高转速动力输出的使用需求，整体模型结构完整，装配关系清晰，可用于摩托车传动系统的结构教学、设计参考以及改装方案验证。
