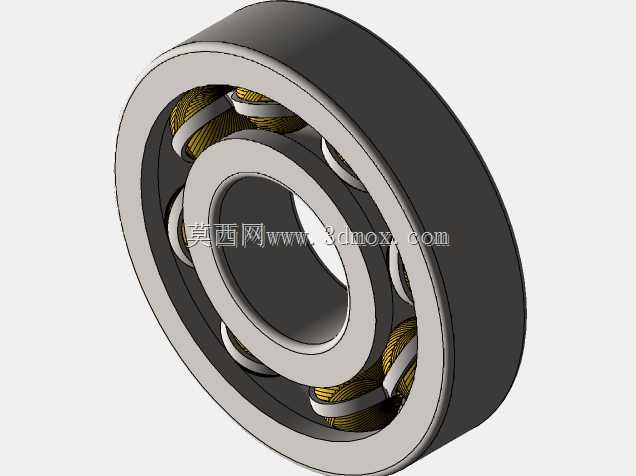

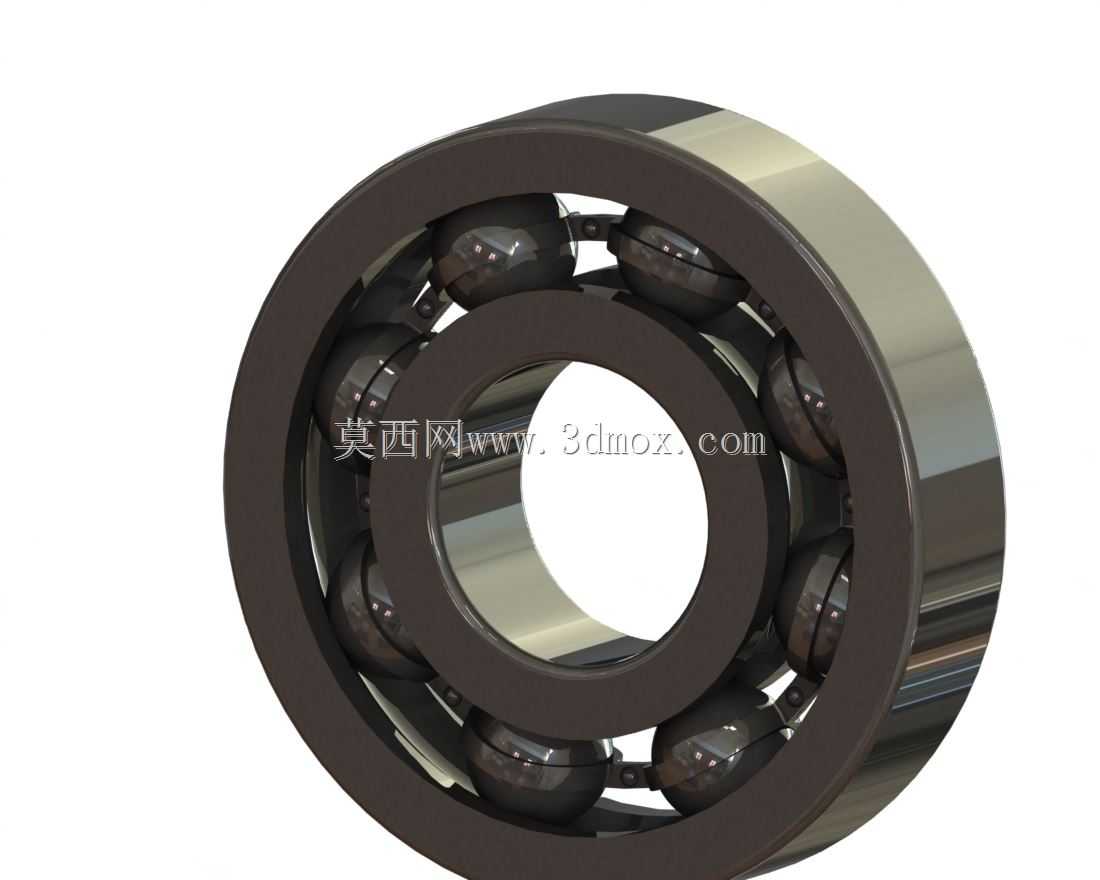

深沟球滚动轴承精密三维结构

这款深沟球滚动轴承是机械传动系统中应用范围最广的旋转支撑类零部件，在各类需要降低轴系运转摩擦系数、保障回转精度的场景中承担核心作用，小到家用电动工具、办公自动化设备的转轴支撑，大到工业电机主轴、机床传动箱、输送线辊筒、汽车传动系统、农业机械旋转部位都能见到这类结构的身影，是保障设备平稳运转、降低动力损耗、延长核心传动部件使用寿命的关键基础零件。从实际使用功能来看，它主要承担径向载荷的承载作用，同时也可适配一定比例的轴向载荷，当轴系相对于轴承座存在一定角度倾斜时，这类轴承也具备一定的调心适配能力，能够抵消部分安装误差带来的额外应力，避免轴系运转过程中出现卡滞、偏磨等问题。在设计思路上，这款轴承采用经典的双滚道套圈搭配球形滚动体的结构，内圈与需要支撑的转轴配合，外圈与设备的轴承座安装位贴合，滚动体均匀排布在内外圈的弧形滚道之间，通过保持架将滚动体等距分隔，避免滚动体之间直接接触产生额外摩擦与碰撞，同时引导滚动体在滚道内顺畅滚动，保障运转过程中载荷均匀分布在各个滚动体上，不会出现局部应力集中导致的早期失效。从外形与安装边界来看，这款轴承为标准的环形结构，内孔为圆柱面适配圆柱形轴伸，外圈外圆为光滑圆柱面适配轴承座的安装孔位，轴向宽度与同规格标准轴承尺寸保持一致，安装时可采用压装、热装等常规轴承安装工艺，不需要额外定制特殊的安装工装，安装完成后内圈随转轴同步旋转，外圈固定在轴承座内，滚动体沿滚道做公转与自转运动，将轴系运转过程中的滑动摩擦转化为滚动摩擦，大幅降低运转过程中的阻力与温升。在细节设计上，内外圈的滚道曲率经过精准匹配，与滚动体的接触角控制在合理范围内，既保障足够的承载能力，又能将运转过程中的摩擦损耗控制在较低水平，套圈边缘做了微小的倒角处理，既可以避免安装过程中锐边划伤安装面，也能存储少量润滑脂，在长期运转过程中持续为滚动接触部位提供润滑，降低维护频率。保持架采用兜孔结构包裹滚动体，兜孔的间隙经过合理设计，既不会限制滚动体的自由转动，也不会让滚动体出现过大的窜动，保障高速运转状态下轴承的稳定性，避免出现异常振动与噪音。
