并联臂三角洲熔融沉积三维打印机

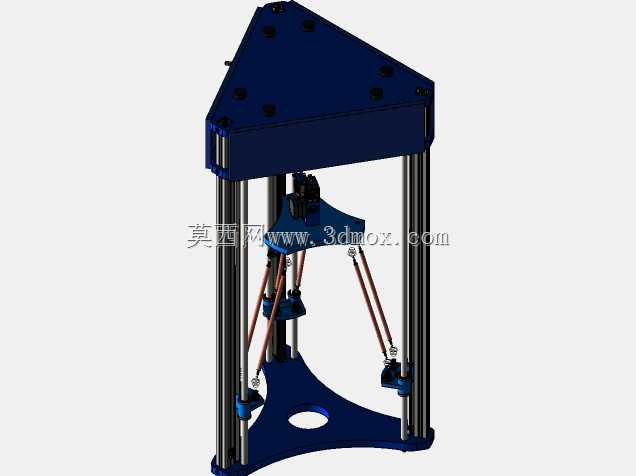

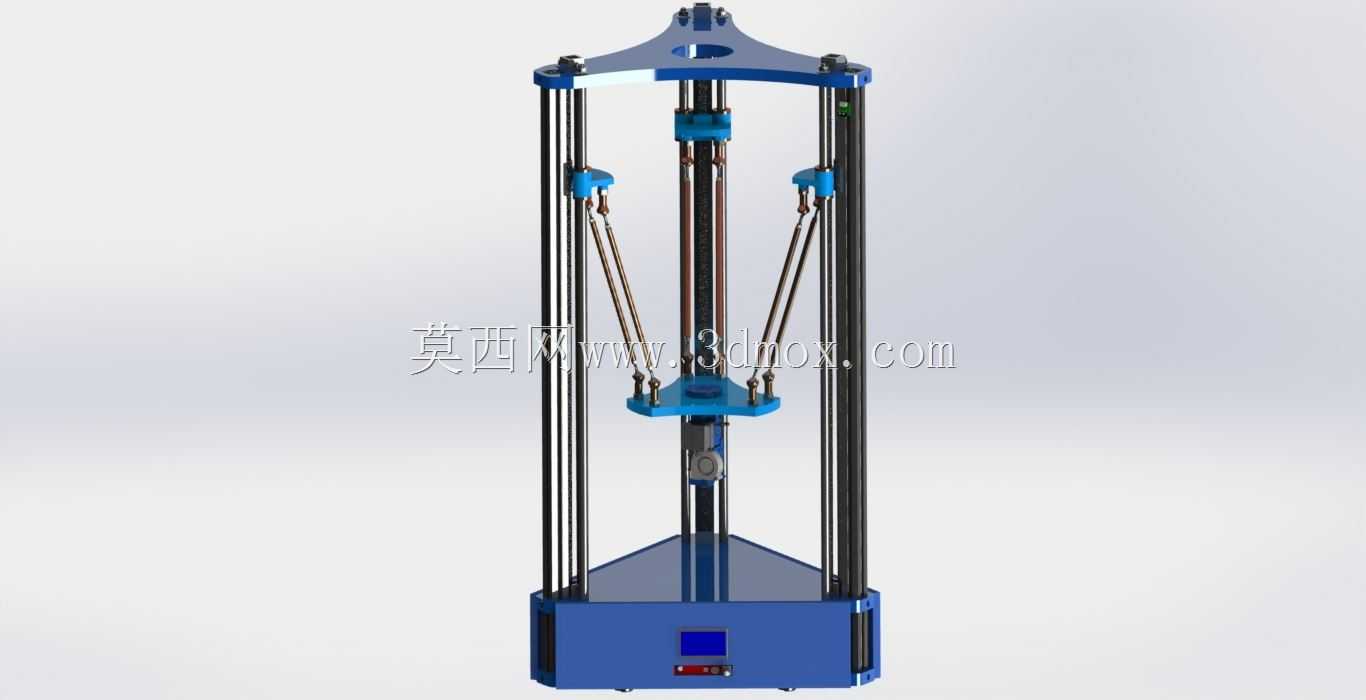

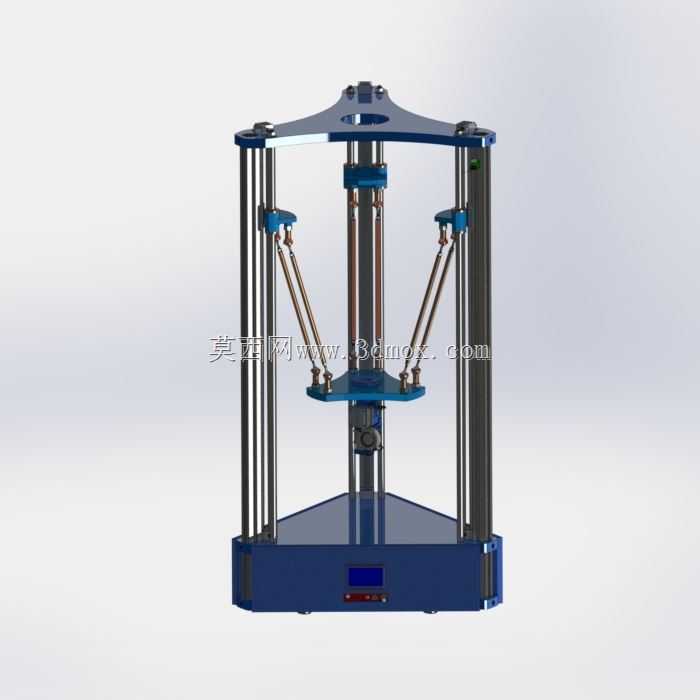

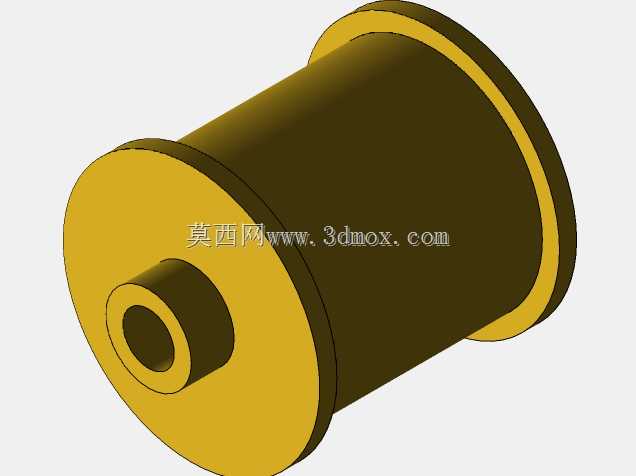

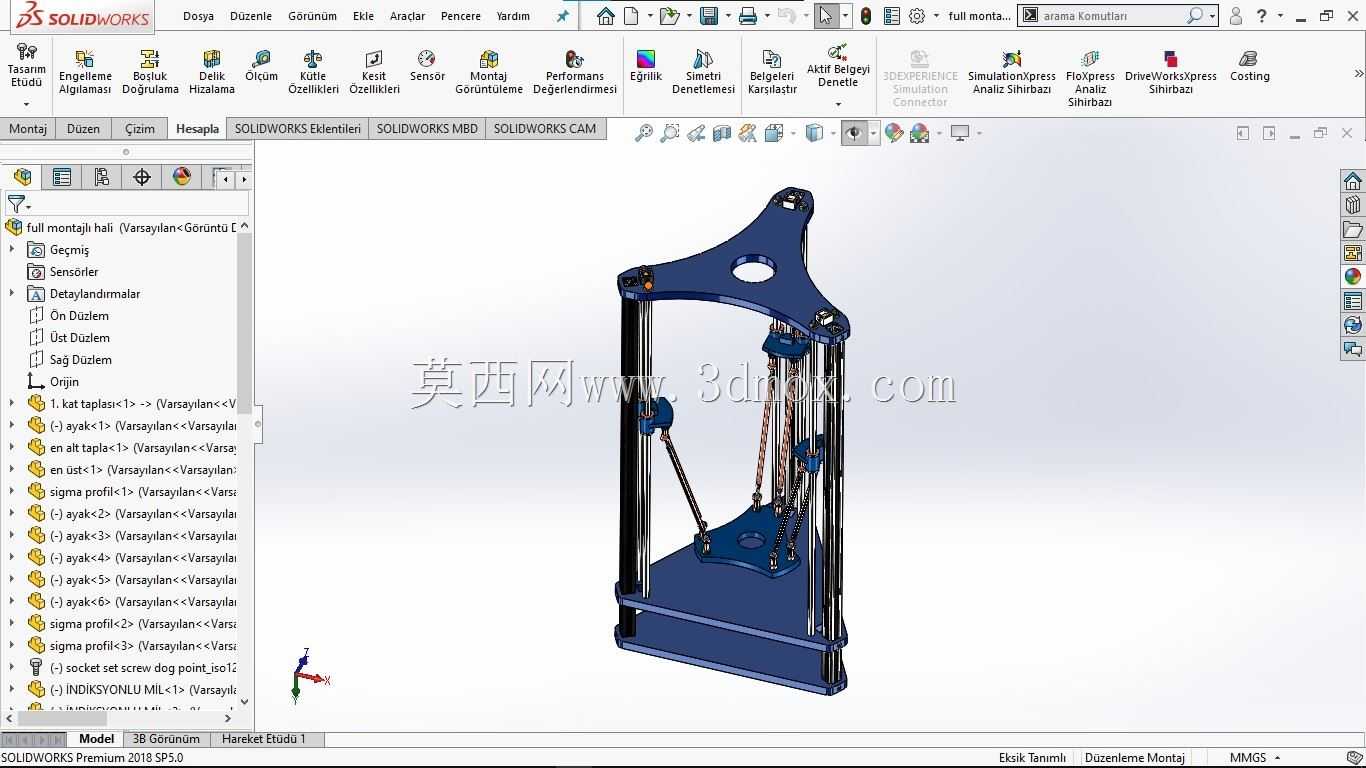

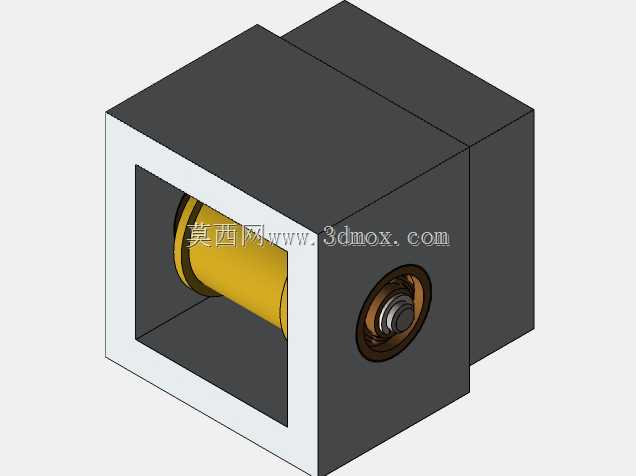

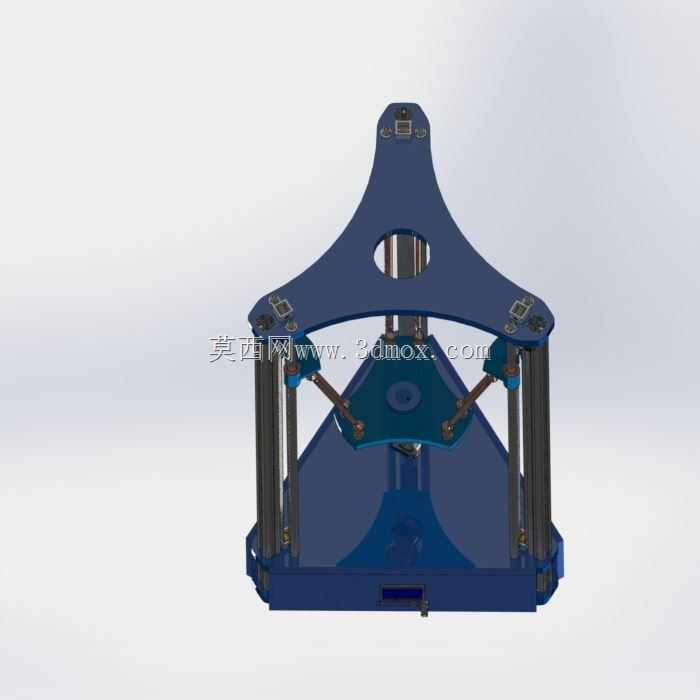

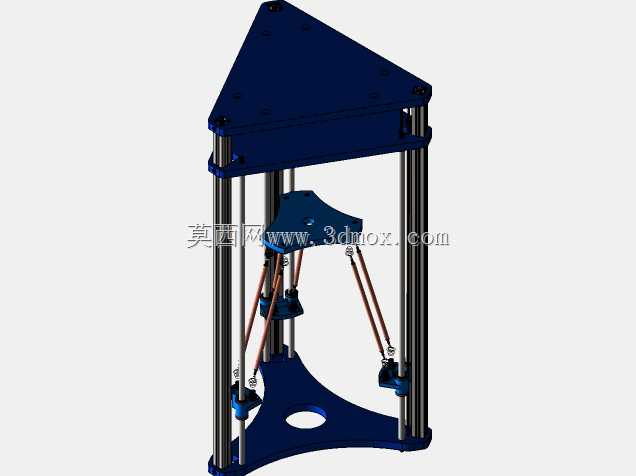

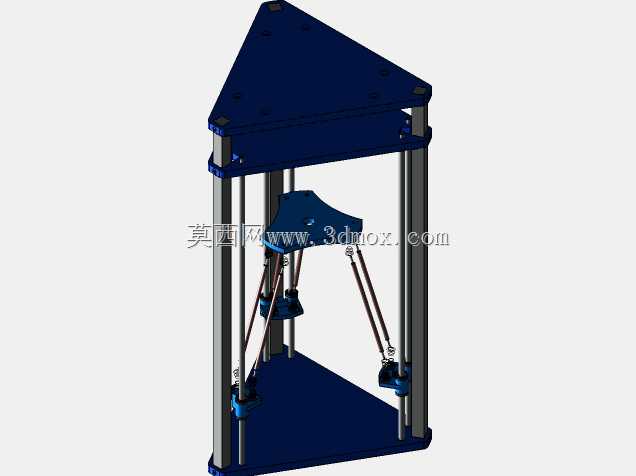

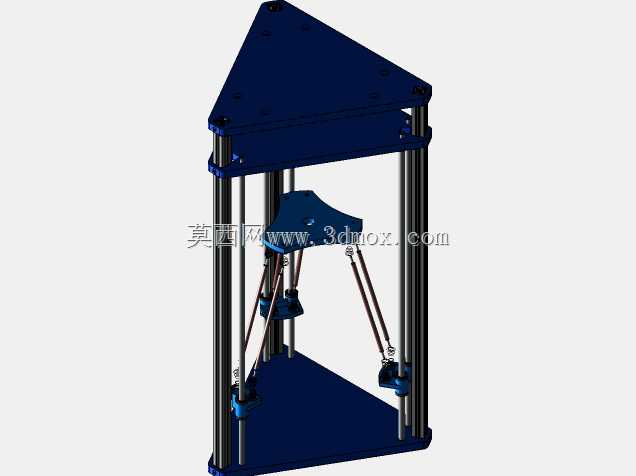

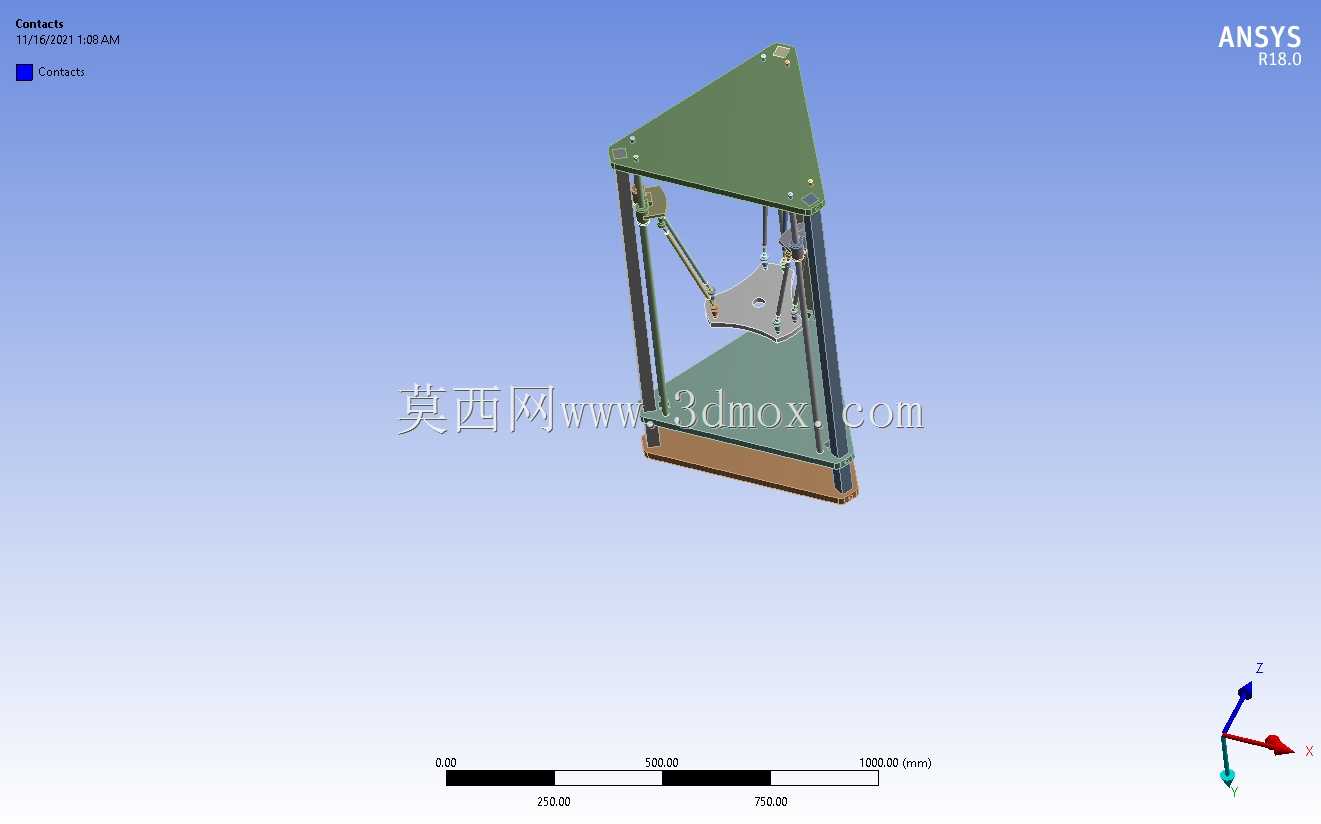

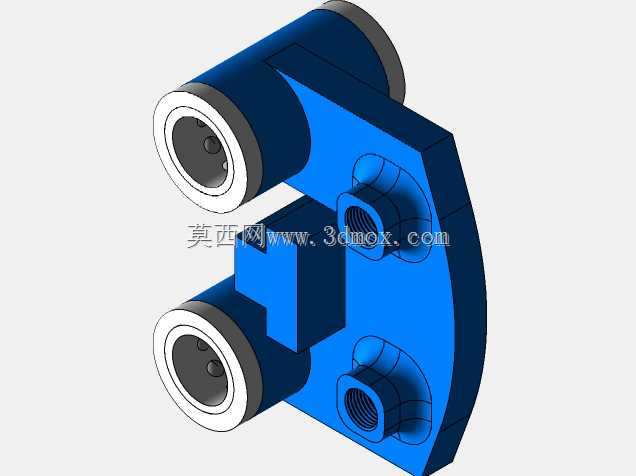

　　这套并联臂三角洲结构的熔融沉积三维打印机，采用三根竖直立柱围合出圆柱成型空间，顶部三角框架安装三个同步带驱动的滑块，底部箱体容纳控制板、电源与热床，整体没有传统笛卡尔机型的横向龙门，运动部件集中在轻量化挤出头和三组并联连杆上。从设备布置看，三根立柱沿圆周均布，立柱外侧布置同步带轮与传动带，滑块沿竖直方向往复运动，每根滑块通过两根平行连杆与中央挤出头连接，形成稳定的空间并联约束。该结构的核心优势在于运动质量小：X、Y方向的运动由三个竖直滑块协同完成，挤出头本身不需要携带长导轨或横梁，加减速响应更快，适合小尺寸零件的高速打印。

　　在实际应用场景中，这类设备多用于桌面级增材制造、教学实验、结构件快速验证以及小批量外观样件制作。工程设计阶段可用来打印夹具垫块、传感器支架、风道样件、装配干涉检查件；产品开发环节可将三维数模直接转化为实体样件，缩短从结构方案到实物验证的周期。与箱式 Cartesian 打印机相比，三角洲机型的成型区域呈圆柱形，高度方向空间利用较好，适合打印细长杆件、管状件和竖向尺寸较大的模型；但在平台调平、连杆长度标定、滑块平行度控制方面要求更高，装配误差会直接映射为打印件尺寸偏差。

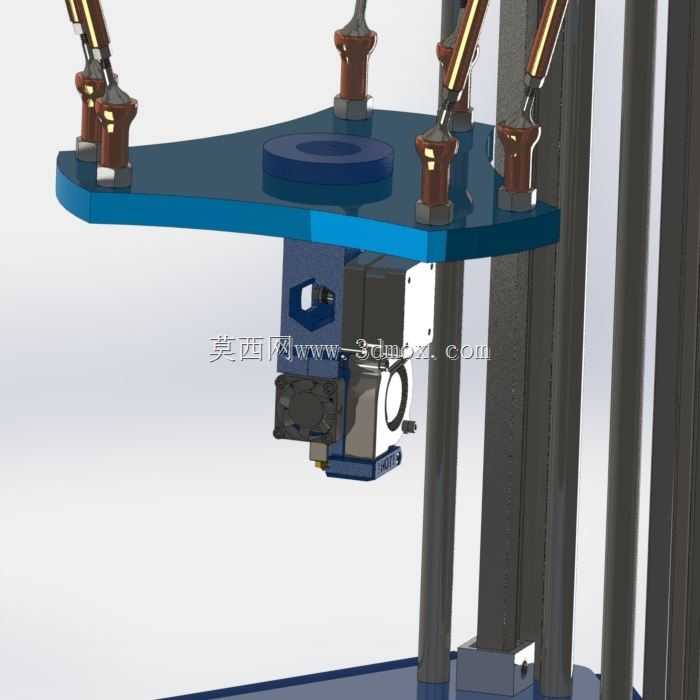

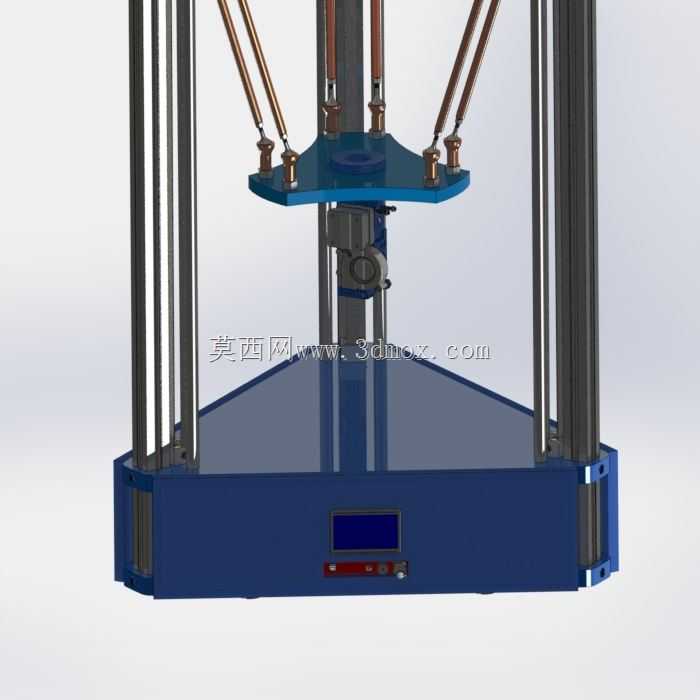

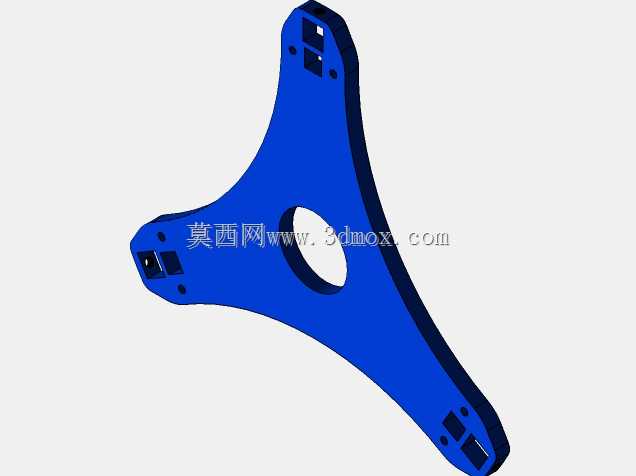

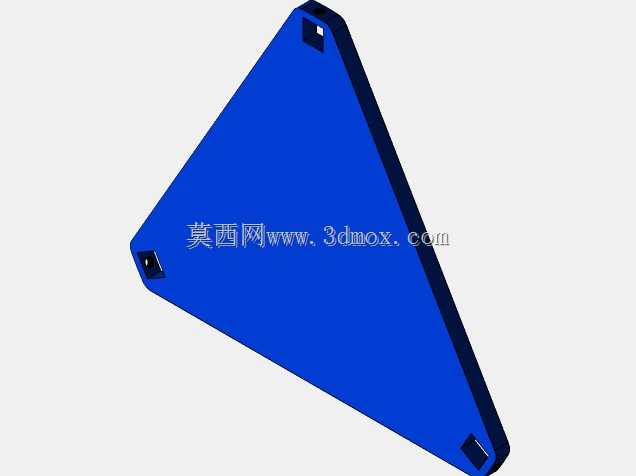

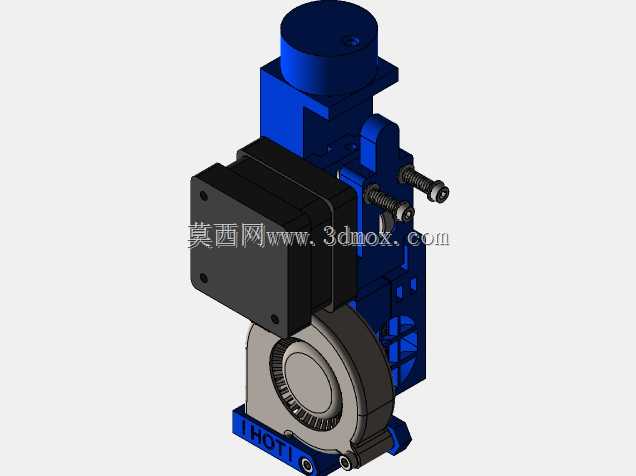

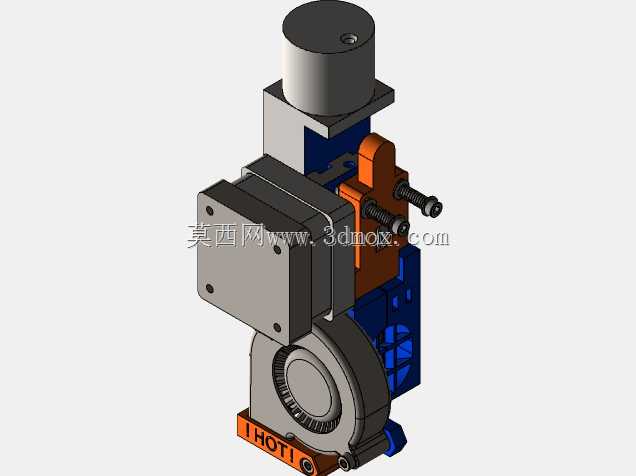

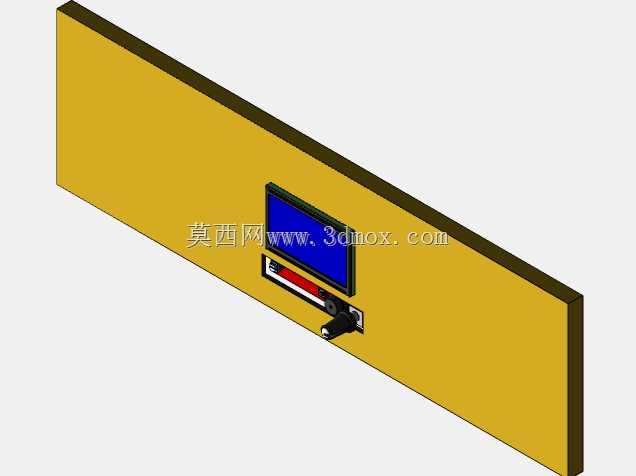

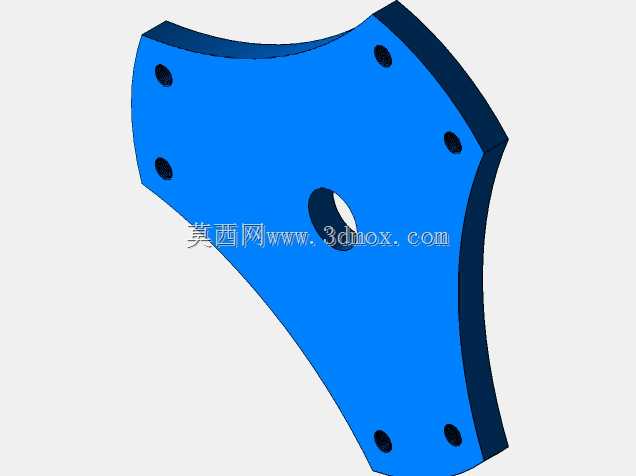

　　功能组成上，设备包含机架、竖直导向、并联连杆、挤出热端、热床平台、传动系统和控制箱体。底部蓝色箱体作为整机基座，既承担支撑作用，也用于收纳电气元件；正面设置显示屏和操作按键，便于查看温度、坐标和打印进度。顶部三角板连接三根立柱，形成上端固定基准，顶端中央开孔可用于走线或安装风扇、料架附件。中央挤出头负责耗材熔融与沉积，热端周围可布置冷却风扇，保证 PLA 等材料在挤出后快速定型。底部热床提供首层附着温度，平台边缘与立柱之间保留维护间隙，方便取件、调平和清理喷嘴。

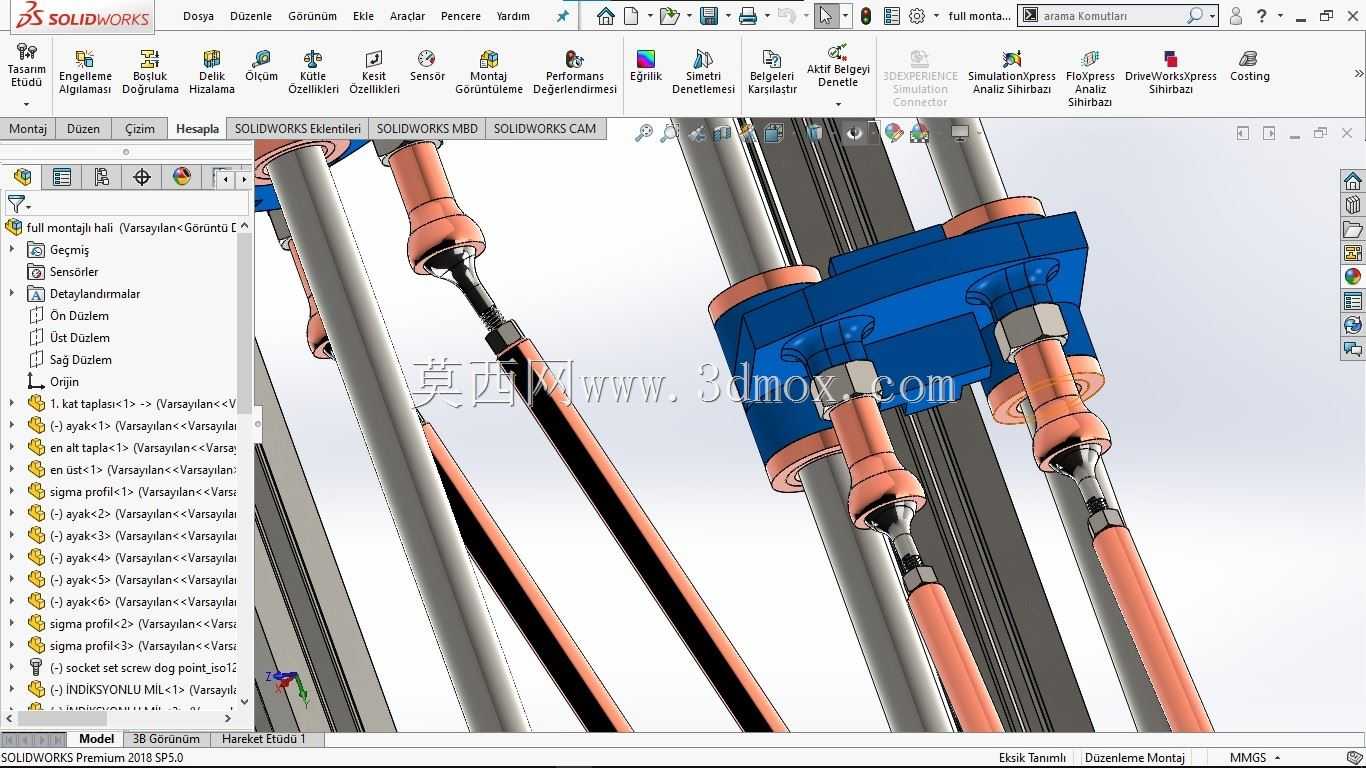

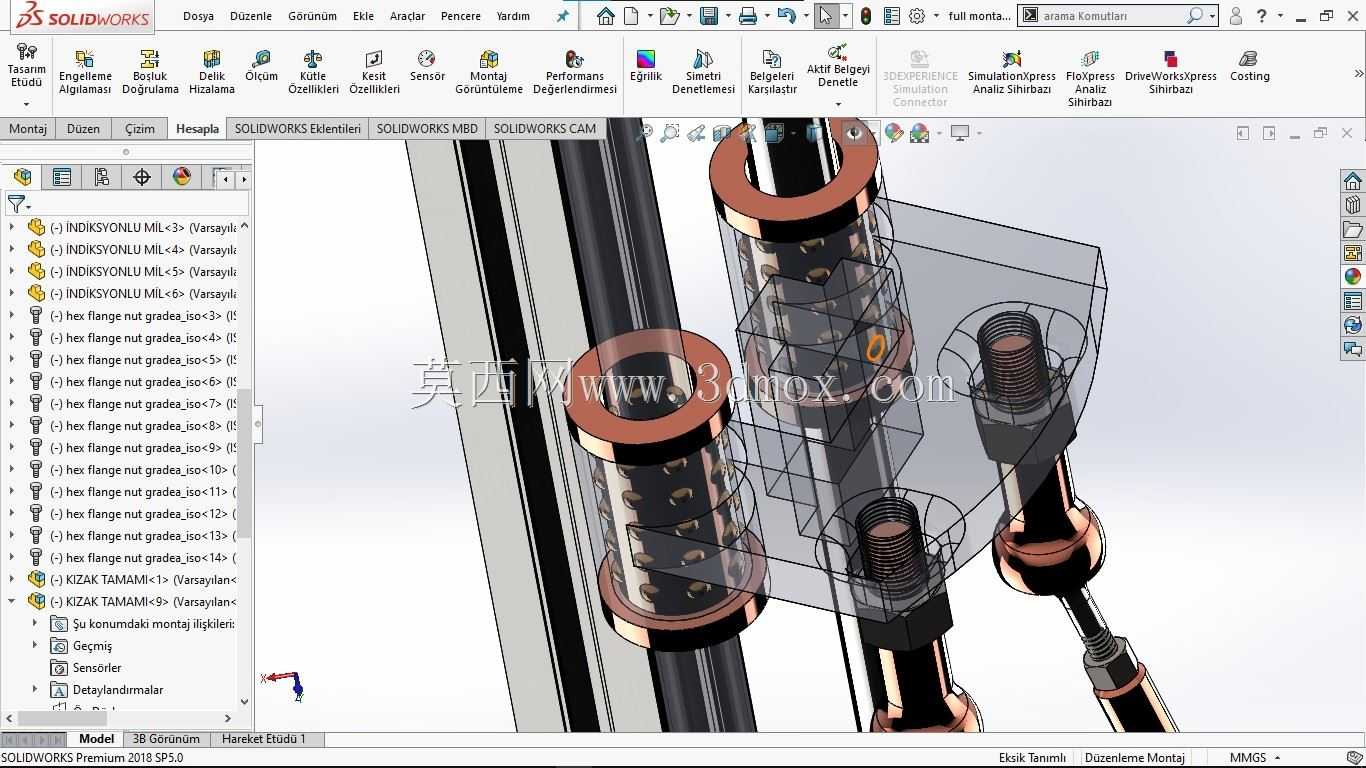

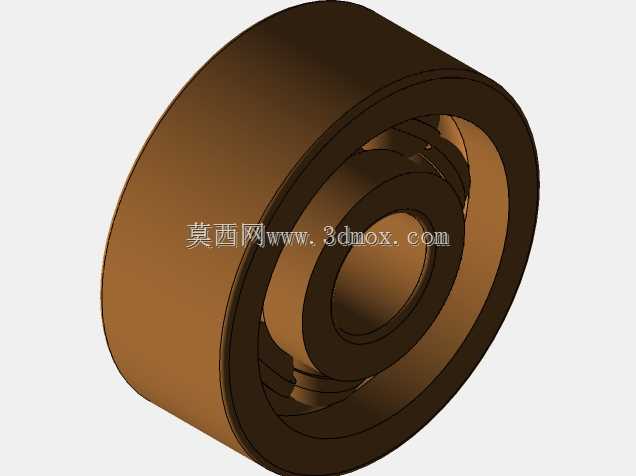

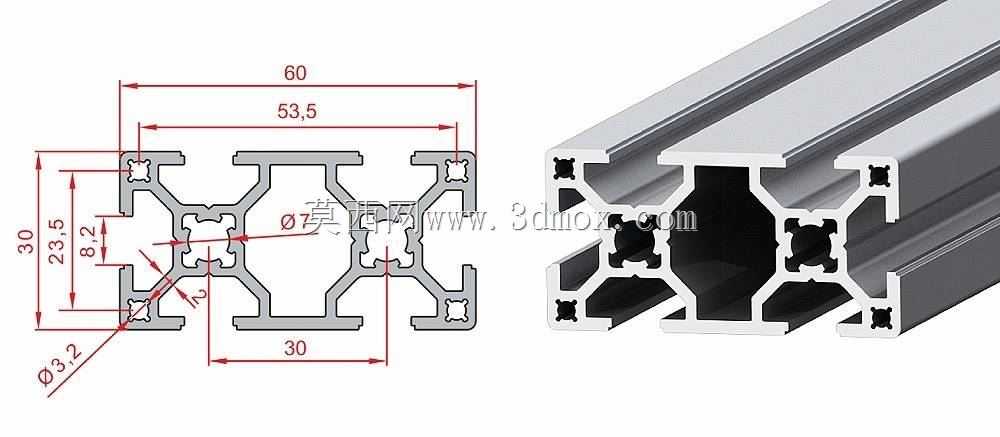

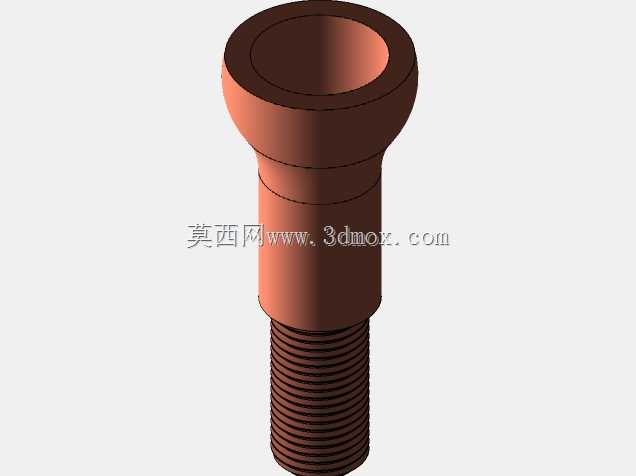

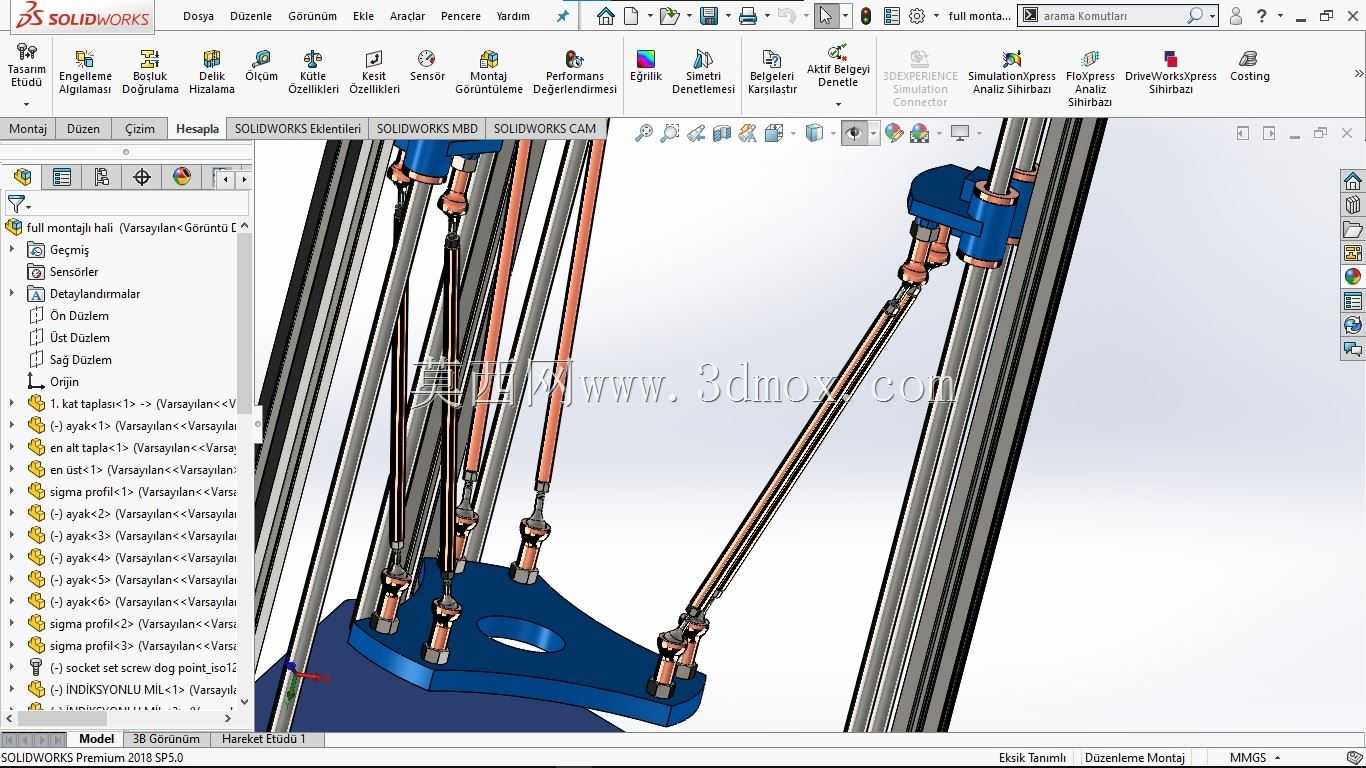

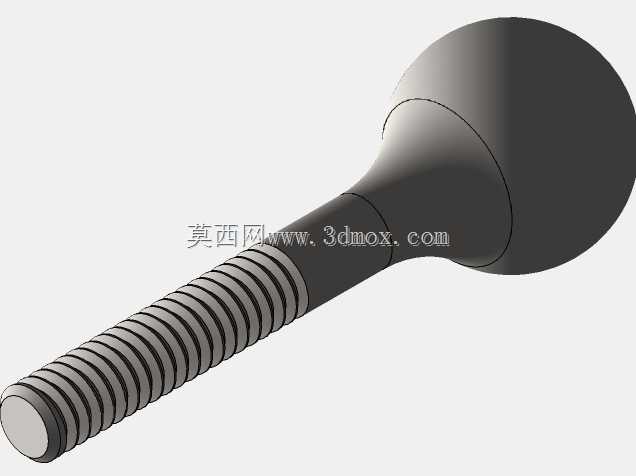

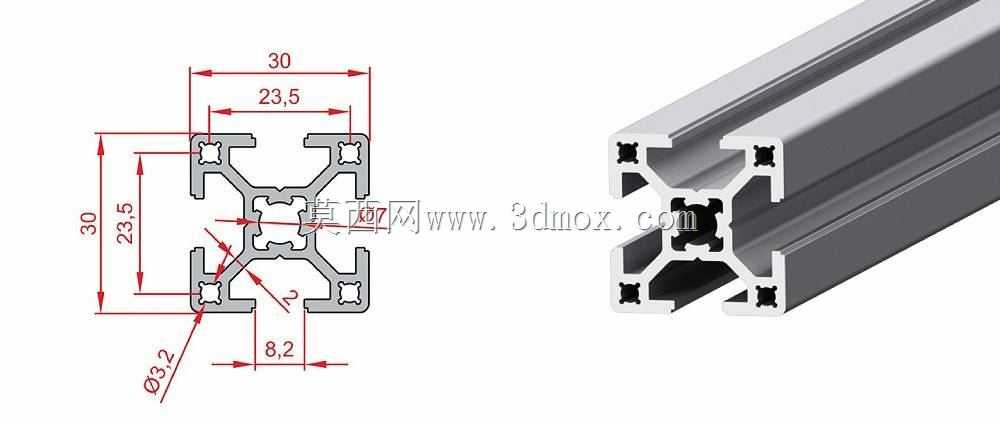

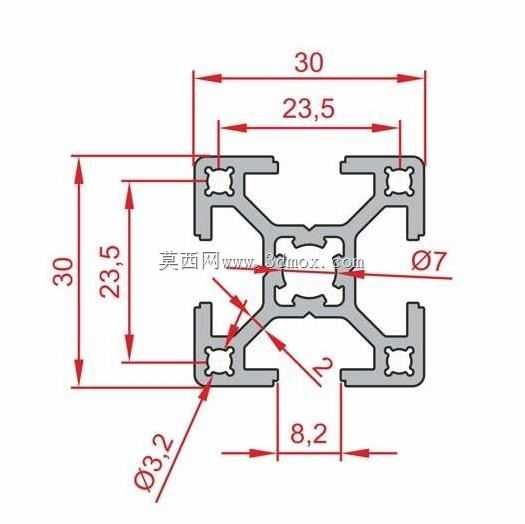

　　设计思路上，该机型重点控制三类误差：一是三根立柱的竖直度和周向等分角度，立柱若倾斜，会使三个滑块运动平面不一致，造成圆柱成型区边缘出现尺寸漂移；二是连杆铰接点的间隙，球头或关节轴承若存在旷量，挤出头在高速换向时会产生振纹；三是同步带张紧力一致性，三根传动带松紧差异会导致三个轴响应不同步，圆弧轮廓出现多边形失真。建模时需要把连杆作为可调尺寸处理，装配阶段通过固件输入杆长、机架半径、喷嘴偏移等参数完成运动学标定。框架材料可选用铝型材或圆管，在保证抗弯刚度的同时控制整机重量；底座应适当加重，以降低高速打印时的整机晃动。

　　外形与安装边界方面，设备投影近似三角形外接圆布局，三根立柱构成主要外轮廓，底部箱体略向外扩展以提高稳定性。布置时后侧和侧面需要预留同步带维护、电机接线和料盘安装空间，顶部不宜紧贴隔板，便于耗材进料和散热；前方应保留操作屏幕与取件空间。运输或台架安装时，吊点和支撑面应落在底部箱体或立柱下端，避免只托住热床或连杆组件。电气走线宜沿立柱内侧或线槽下行，减少运动干涉。整体结构紧凑、运动链清晰，适合作为并联机构设计、FDM设备开发和三维装配建模的参考对象。
