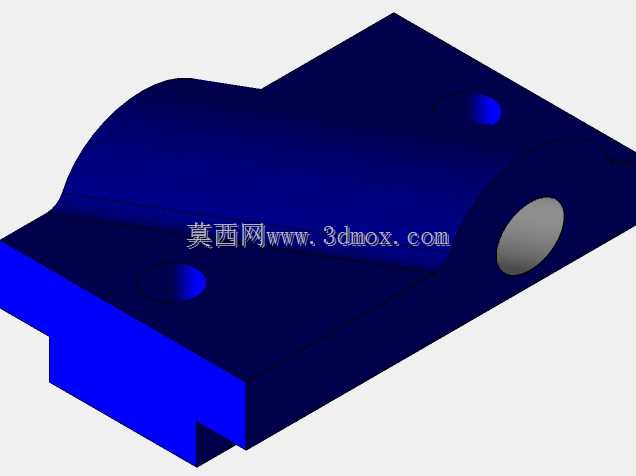

带T型槽安装位的弧形面机械连接基座

这款机械连接基座是工业装配场景中常用的定位支撑构件，主要应用于自动化生产线工位定位、工装夹具搭建、小型功能模组安装固定等场景，能够为搭载的功能部件提供稳定的支撑基础与精准的安装定位基准，在非标自动化设备、专用机床辅助工装、检测治具等领域有着广泛的使用空间。从实际用途来看，该基座承担着承上启下的连接作用，下方的T型槽结构可以直接嵌入工业铝型材的T型导轨槽内，无需额外加工安装孔即可实现快速的位置调整与锁紧固定，能够适配不同工位的间距调整需求，大幅降低工装搭建的改造成本与周期；上方的弧形曲面结构可以贴合圆柱类、弧面类配套构件的外轮廓，增大接触面积避免安装后出现应力集中，侧面的贯通圆孔可用于穿装定位销或者连接转轴，既可以实现相邻构件的铰接转动配合，也能穿装锁紧螺栓完成刚性固定，基座表面预留的两个沉孔可用于安装固定上方搭载的功能部件，保证连接后不会出现凸起的螺栓头干涉周边部件运动。在设计思路上，这款基座优先考虑了安装适配性与结构强度的平衡，主体采用等壁厚的实体结构设计，在保证整体刚性足以承受常规工位负载的前提下，尽可能去除非受力区域的多余材料，降低构件自身重量；底部的T型凸台尺寸严格遵循通用工业铝型材的槽口标准设计，能够兼容市面上主流规格的铝型材导轨，无需定制配套导轨即可直接装配使用；弧形面的曲率半径经过匹配计算，与常用直径的圆柱类构件外轮廓完全贴合，避免安装后出现线接触导致的压损或者定位偏移；侧面的贯通孔与表面沉孔的位置经过公差优化，既保证了连接时的同轴度要求，也预留了足够的锁紧操作空间，不会出现工具无法伸入锁紧的问题。从外形尺寸与安装边界来看，该基座整体长度适配常规200mm间距的型材安装位，宽度不超过单根40系列铝型材的端面宽度，安装后不会超出铝型材侧面边界，不会影响相邻工位的部件布置；底部T型凸台的高度与铝型材槽深匹配，安装后基座底面与铝型材表面完全贴合，不会出现悬空晃动的问题；侧面贯通孔的中心高度与铝型材表面保持固定距离，搭配同系列铰接构件时能够保证转动轴线的水平度，无需额外调整垫片补偿高度差；整体结构没有尖锐的外凸棱角，所有边角都做了小倒角处理，安装操作时不会划伤操作人员，也不会刮损相邻部件的管线或者表面涂层。
