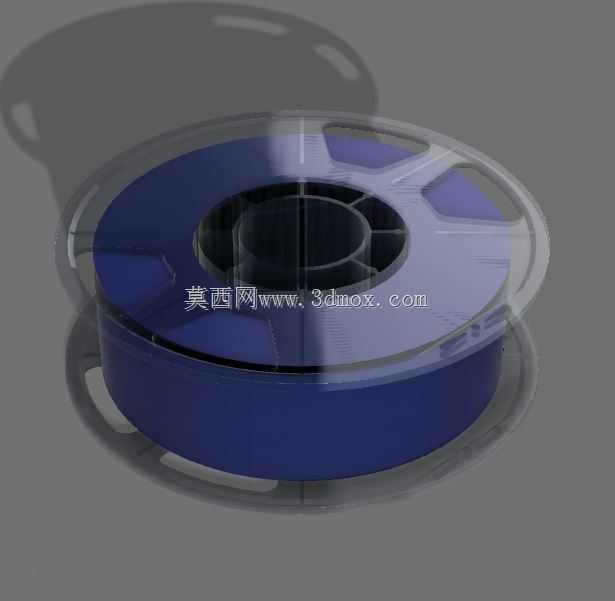

3D打印耗材规整收纳线轴结构设计

在桌面级FDM3D打印的实际作业场景中，耗材的规整收纳是保障打印过程顺畅、减少耗材损耗的核心环节，这款线轴正是为适配各类桌面级3D打印设备的耗材装载需求设计的专用承载部件。日常打印作业中，PLA、ABS等热塑性打印耗材多以卷绕成盘的形式供应，若缺少适配的线轴承载，耗材极易出现打结、弯折、受潮落灰等问题，轻则导致打印过程中送丝卡顿、出料不均，影响成品表面精度与内部结构强度，重则造成喷头堵头、打印中途断料，直接导致整版打印任务报废。这款线轴的核心功能就是为卷状打印耗材提供稳定的转动支撑，让耗材在送丝机构的牵引下能够匀速、顺畅地退绕释放，全程保持合适的张力，避免送丝阻力波动影响打印精度。

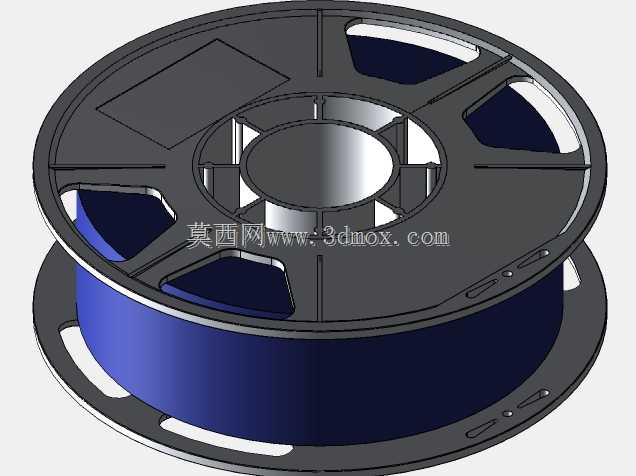

从设计思路来看，这款线轴采用了分体式的盘体结构，中间的圆柱形绕线筒体直径经过反复测算，匹配市面上绝大多数1kg装标准打印耗材卷的内圈孔径，既不会因为直径过小导致耗材卷装后弯折半径太小产生不可逆的折痕，也不会因为直径过大导致耗材卷装困难、出现松垮脱落的问题。两侧的挡边采用了带镂空加强筋的圆盘结构，一方面通过均匀分布的镂空结构有效降低整体重量，减少线轴转动时的转动惯量，让送丝牵引时线轴的启停响应更灵敏，不会因为惯性过大导致耗材过度松脱缠绕；另一方面放射状布置的加强筋在不增加壁厚的前提下大幅提升了挡边的结构强度，即使受到挤压、磕碰也不会出现变形开裂，能够牢牢限制耗材卷的轴向位置，避免耗材在转动过程中从侧边滑出。挡边边缘做了圆滑的圆弧过渡处理，不会刮蹭耗材表面，避免耗材表面产生划痕影响送丝顺畅度。

在线轴的中心位置设计了标准尺寸的轴孔，能够适配市面上绝大多数桌面级3D打印机的料架转轴尺寸，安装时无需额外改装即可直接卡入料架，转动过程中同轴度表现优异，不会出现偏心晃动的问题。整体外形尺寸严格控制在通用耗材卷的适配边界内，外径适配常规1kg耗材卷的卷绕外径，宽度匹配标准耗材卷的幅宽，既可以直接安装在打印机自带的顶部或侧方料架上，也能够适配各类外置的干燥料盒、多色打印换料装置的安装空间，不会和打印机的框架、外罩产生结构干涉。线轴的转动阻尼经过合理匹配，既能够保证送丝时转动顺滑无卡滞，也不会因为阻尼过小导致线轴空转过快造成耗材松垮，能够在长时间连续打印过程中保持稳定的送丝张力，无论是高速打印大尺寸模型，还是低速打印高精度精细零件，都能提供稳定的耗材供给支撑，有效降低打印过程中的耗材相关故障概率，提升打印作业的整体成功率。
