带径向风扇的E3D直连挤出机安装支架

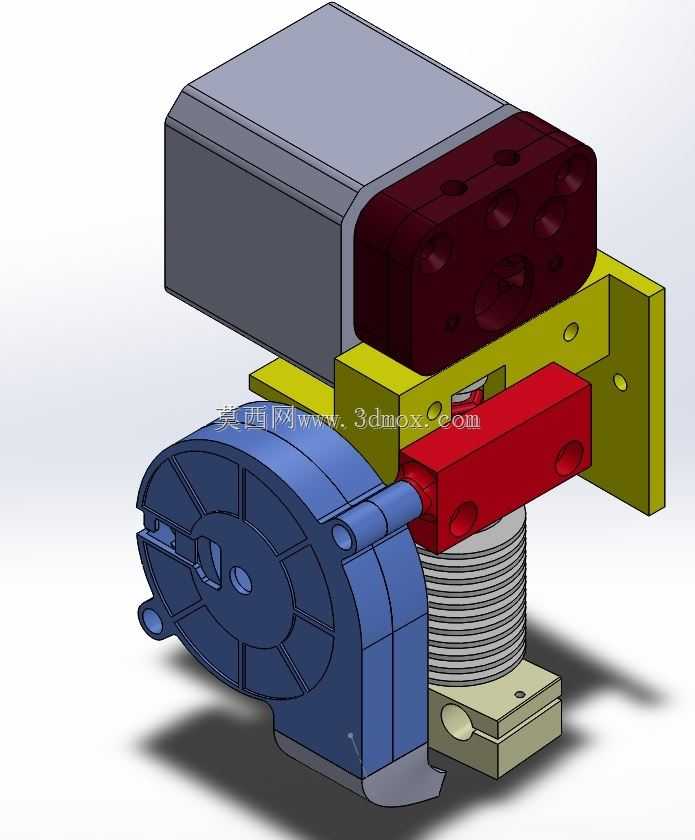

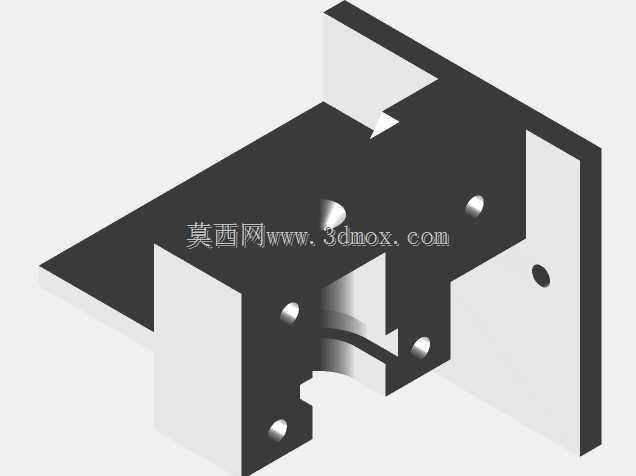

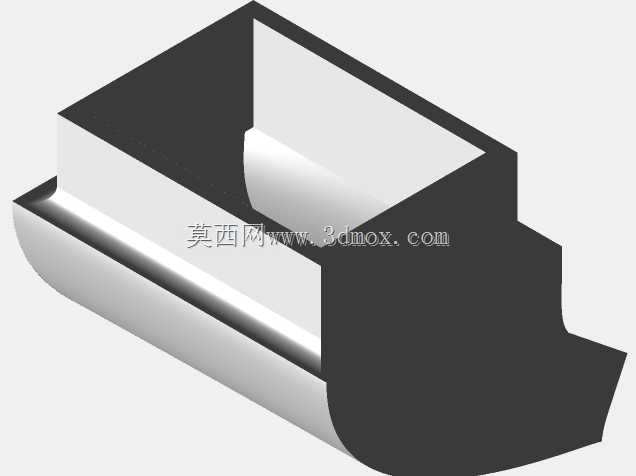

该结构件是面向熔融沉积成型3D打印设备开发的直连式挤出机集成安装支架，主要应用于桌面级FDM3D打印机的挤出端改装与整机装配场景，承担着固定步进送料电机、E3D型热端挤出组件、径向散热风扇三类核心部件的作用，解决了传统分体式挤出支架安装对位偏差大、散热风道零散、送料路径过长导致的耗材回抽滞后问题。在实际打印作业过程中，该支架将送料驱动模块直接布置在热端上方，大幅缩短了耗材从送料齿轮到喷嘴熔融腔的输送距离，能够有效降低柔性耗材打印时的弯折堵料概率，提升PLA、ABS、TPU等多类耗材的送料稳定性。从功能特性来看，支架采用分层承载的结构设计，上层安装位适配42型步进送料电机，通过定位孔与电机端面精准贴合，保证送料齿轮与耗材导入通道的同轴度；中层预留的卡位结构可直接卡装E3D规格热端的散热铝块，配合侧面的径向风扇安装位，能够将风扇产生的定向气流直接导向热端散热鳍片，避免热量向上传导导致送料段耗材提前软化堵头；下层的安装法兰带有标准孔距的固定位，可直接对接市面上主流的X轴运动滑台，无需额外加工转接件即可完成装配。设计过程中充分考虑了安装边界的兼容性，整体结构在保证结构强度的前提下做了轻量化的镂空处理，既减少了X轴运动端的负载重量，降低运动惯性带来的打印振纹，又预留了足够的走线空间，方便加热棒、热敏电阻、风扇供电线路的规整布置，避免运动过程中线路剐蹭打印件。支架各部件的安装孔位均做了对位公差优化，装配时无需反复调整即可保证热端喷嘴与打印平台的垂直度，径向风扇的导风结构与热端散热鳍片完全对齐，能够在低风扇转速下实现足够的散热效率，降低打印过程中的风扇噪音，同时送料电机与热端之间预留了隔热间隙，避免电机长时间工作的热量传导至热端影响温控精度。
