ArduinoUno数控步进驱动扩展板结构设计

该扩展板是面向小型桌面数控加工场景设计的ArduinoUno专用叠层扩展模块，主要适配桌面级小型雕刻机、桌面3D打印机、小型数控绘图仪这类轻量化数控设备的运动控制需求，解决了Uno主控板本身IO驱动能力不足、无法直接对接步进电机驱动单元的痛点，可直接叠装在标准ArduinoUno主控板上方，无需额外飞线即可完成四路步进驱动单元的电气连接，大幅降低小型数控设备的接线复杂度与组装门槛。

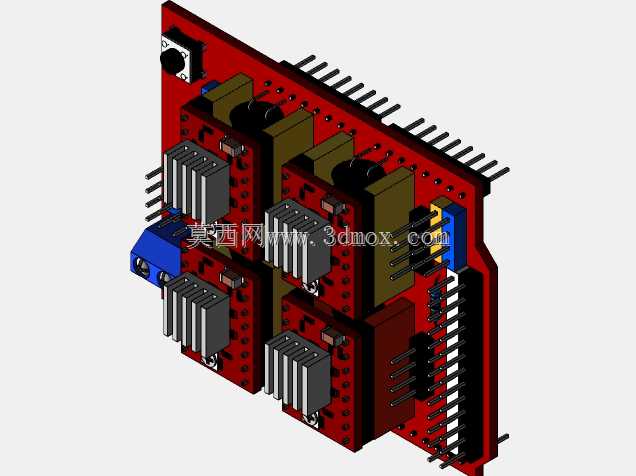

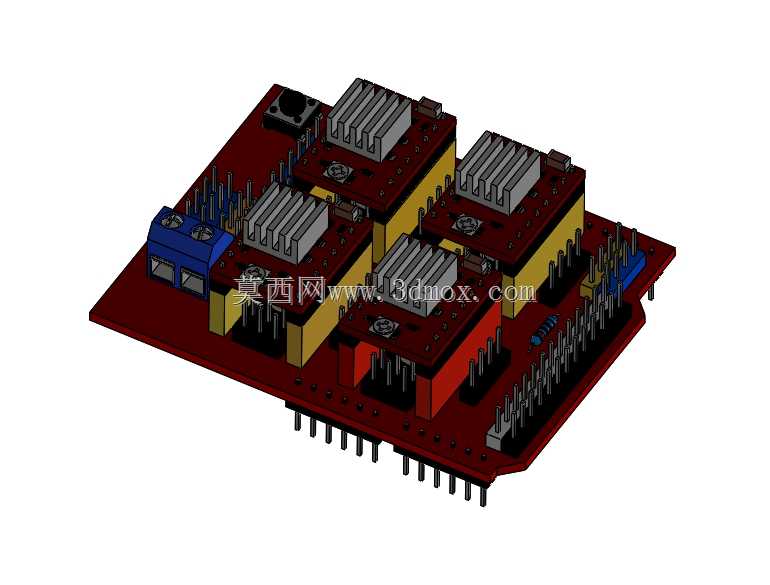

从功能特性来看，板载集成了四路A4988步进电机驱动模块的安装位，每路驱动均配套独立散热鳍片安装位，可支持单轴最大2A的两相四线步进电机驱动输出，能够满足小型数控设备X/Y/Z三轴加一个挤出轴或者第四旋转轴的运动控制需求；板上预留了独立的电源输入接口，可外接12-24V直流电源为步进驱动部分单独供电，避免驱动部分大电流干扰主控板的逻辑供电稳定性，同时板载电源状态指示、驱动使能跳帽、细分设置插针区域，用户可根据实际使用的步进电机参数灵活调整驱动细分与输出电流，适配不同扭矩规格的42型两相步进电机。

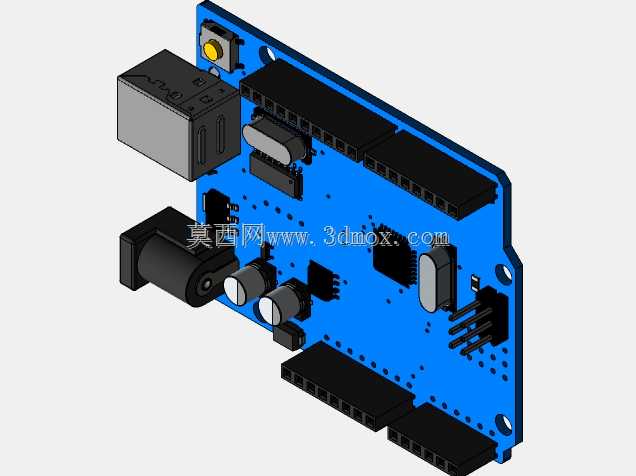

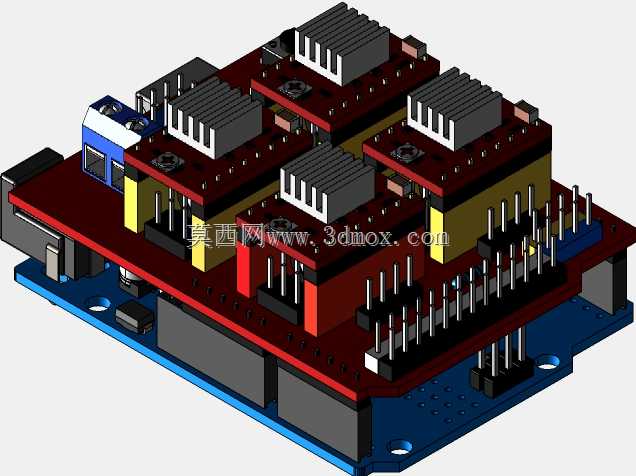

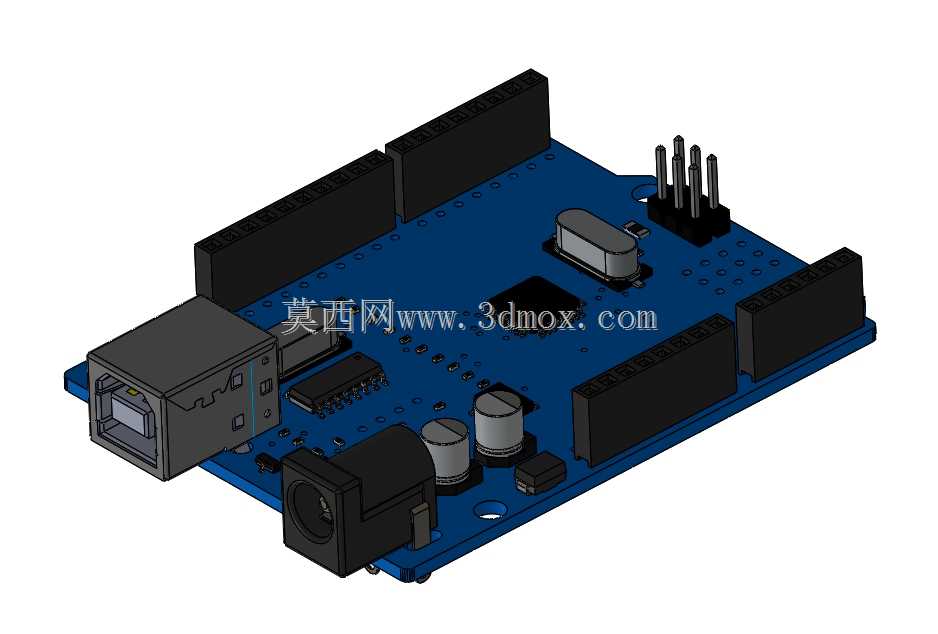

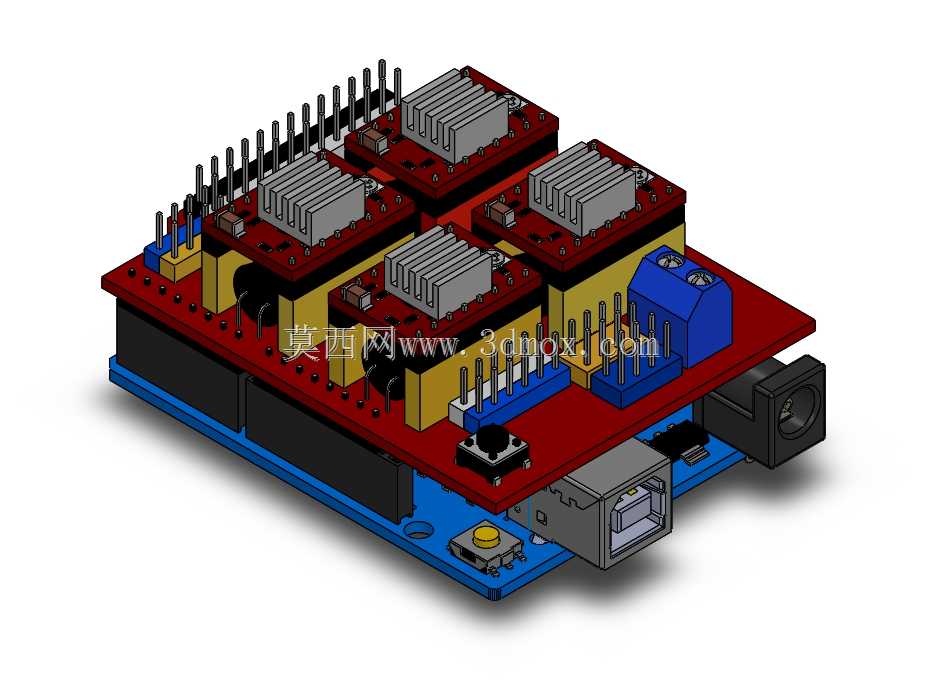

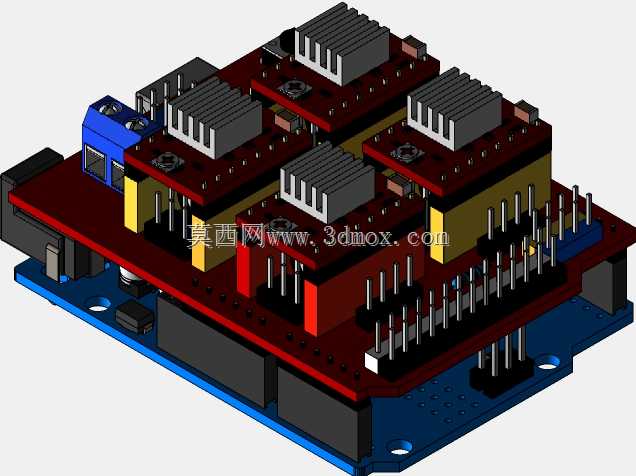

设计思路上采用了标准Uno叠层屏蔽结构，板体外形尺寸完全匹配标准ArduinoUno板的安装孔位，排针位置与Uno主控的IO引脚一一对应，安装时只需将扩展板的排针对准Uno主控的排座垂直压下即可完成物理固定与电气连接，安装边界完全覆盖Uno板体上方区域，不会额外占用主控板侧边的接口空间，保留了主控板原有的USB通讯接口、直流电源接口的正常使用空间；板上元件布局遵循强弱电分离原则，大电流走线路径做了加宽处理，信号走线与功率走线保持足够安全间距，驱动模块安装区域预留了足够的散热空间，即使长时间连续运行也能保证驱动模块的散热效率，避免过热丢步问题。

在实际应用场景中，该扩展板可直接搭载在开源数控固件上，用户无需自行设计驱动电路即可快速搭建小型数控设备的控制核心，既可以用于个人DIY小型数控雕刻机完成软质材料的雕刻加工，也可以用于桌面3D打印机的运动控制核心，还能适配小型数控点胶机、自动送料机构这类轻量化自动化设备的运动控制需求，整体结构紧凑，安装便捷，能够大幅缩短小型数控类DIY项目的开发组装周期。
