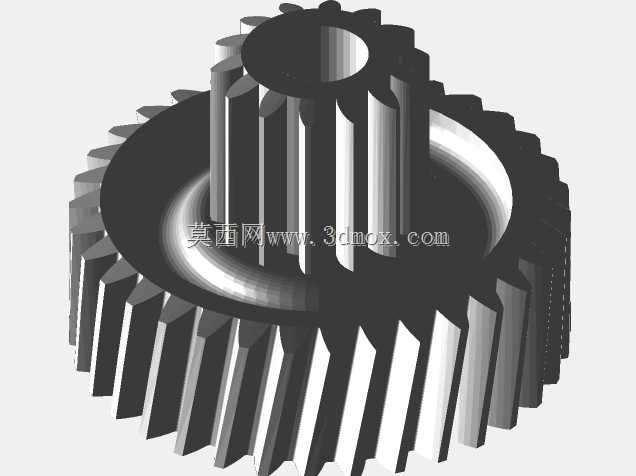

阿尔比绞肉机14/34T双联传动齿轮

这款双联齿轮是家用及小型商用阿尔比绞肉机的核心传动替换部件，主要应用于肉类加工场景下的动力传递环节，适配桌面型电动绞肉机的减速传动结构，负责将电机输出的高转速低扭矩动力，通过两级齿比转换为绞肉螺杆工作所需的低转速大扭矩动力，保障绞肉过程中动力输出稳定，避免出现卡肉、转速不足导致的肉料挤压破碎不均匀问题。

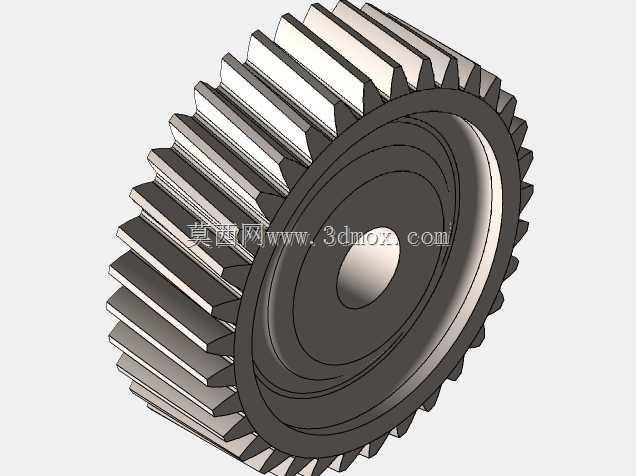

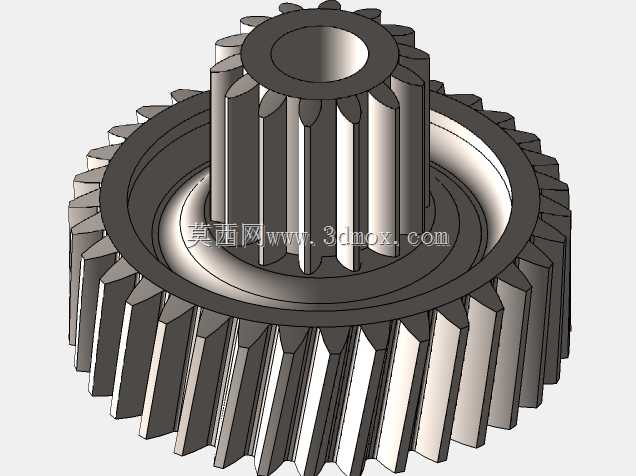

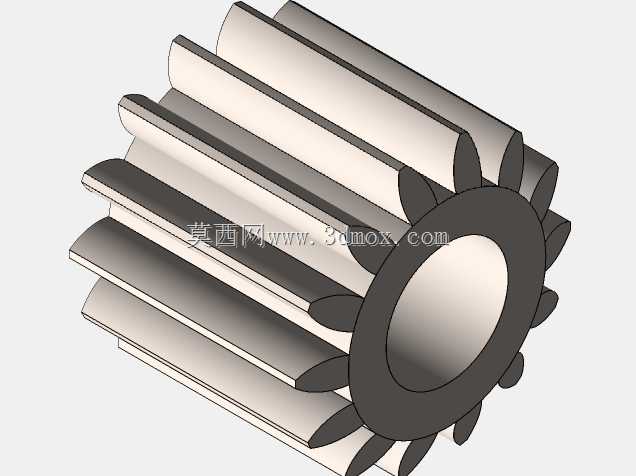

从功能特性来看，该齿轮采用双联同轴结构设计，上层为小模数直齿段，下层为大模数斜齿段，齿数比为14比34，齿部啮合角度为10度，斜齿段的设计能够有效降低传动过程中的齿间冲击，减少运行噪音，提升啮合平稳性，相比普通直齿双联齿轮，在绞肉机处理带筋肉类的高负载工况下，齿面受力更均匀，不易出现断齿、跳齿问题。齿轮中心为带轴向定位槽的通孔结构，能够直接与绞肉机的传动轴配合，通过轴上的定位卡销实现周向固定，安装时无需额外加工适配结构，可直接替换原厂损坏的同规格齿轮，降低设备维修成本。

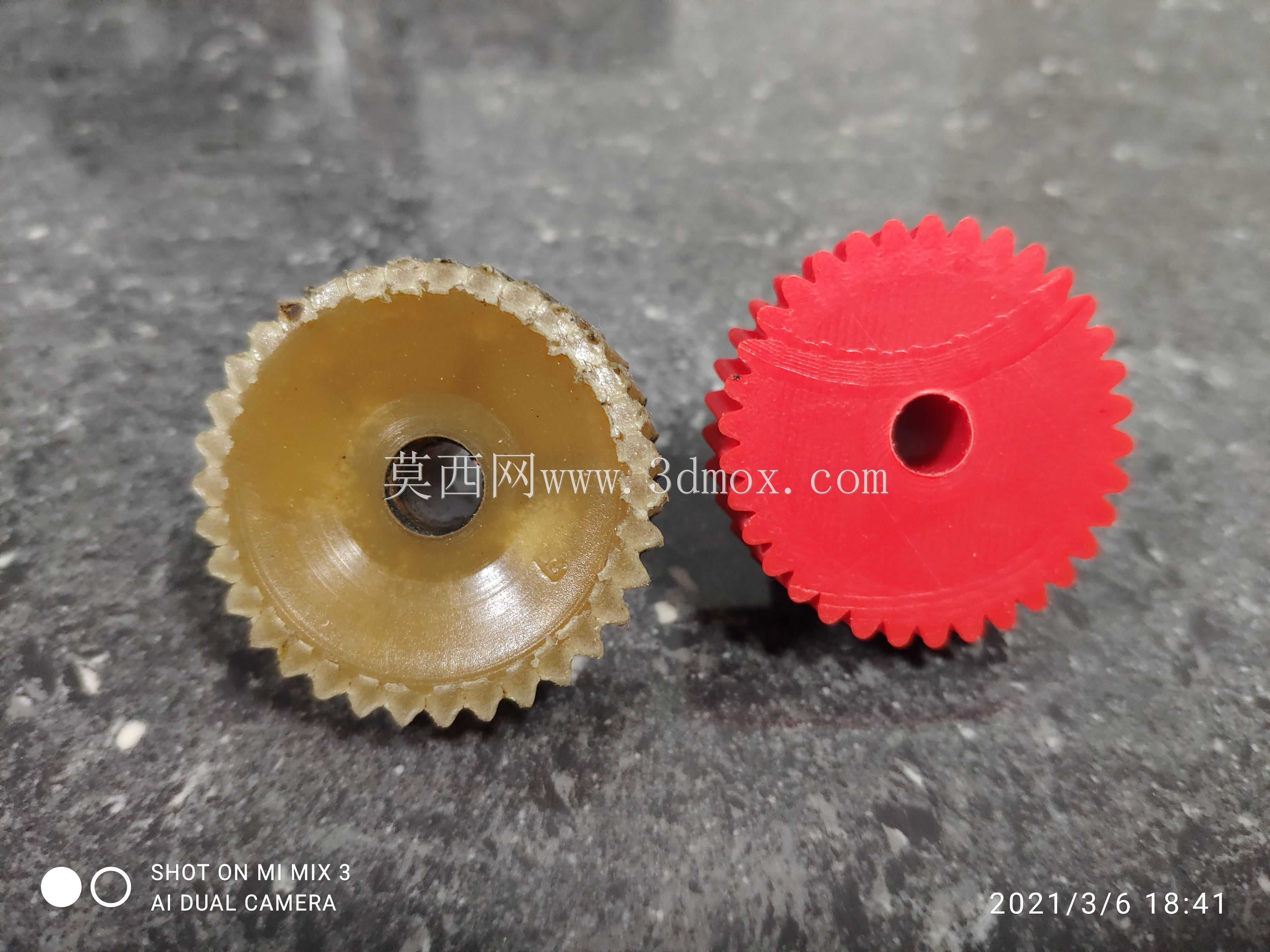

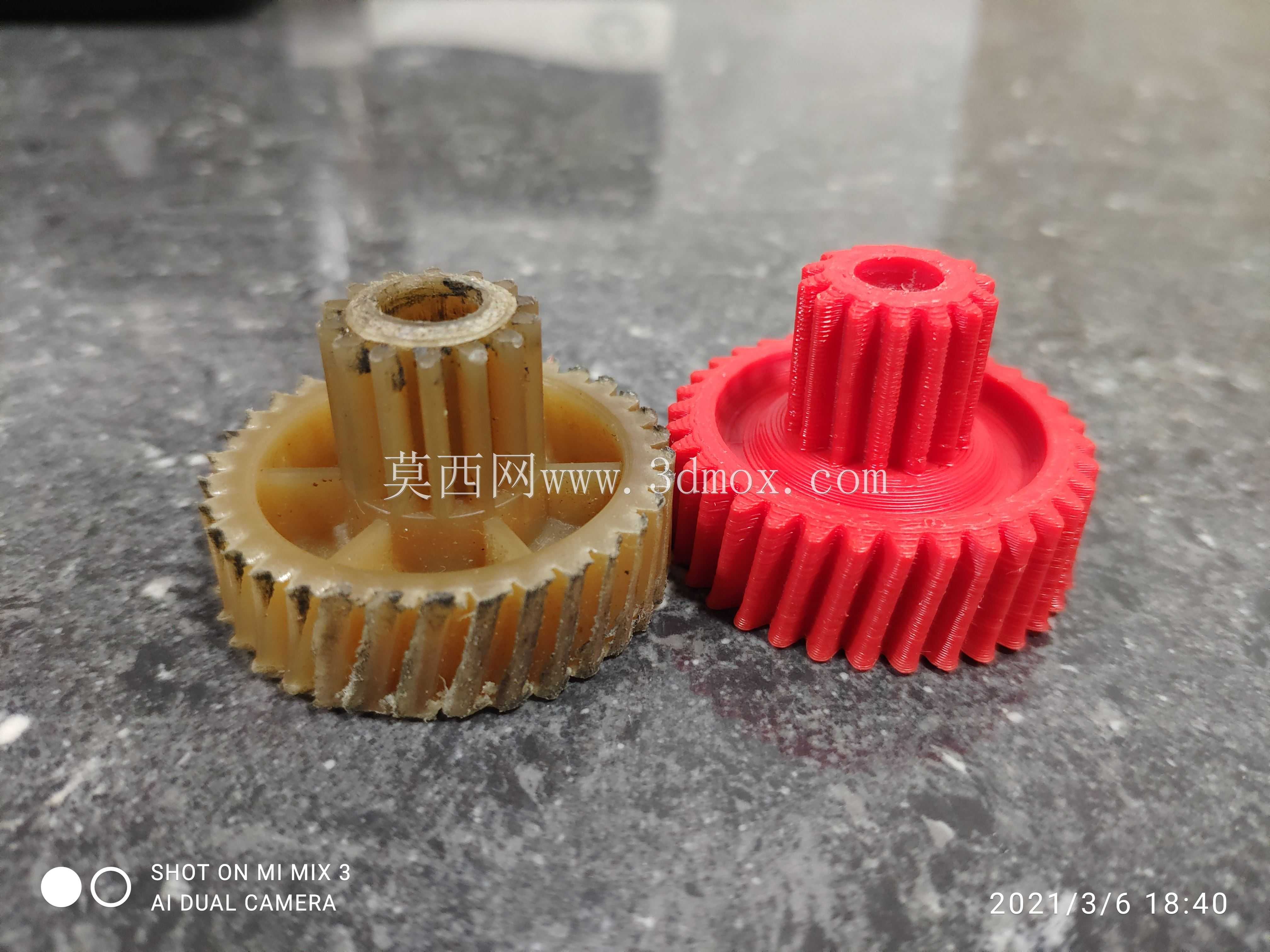

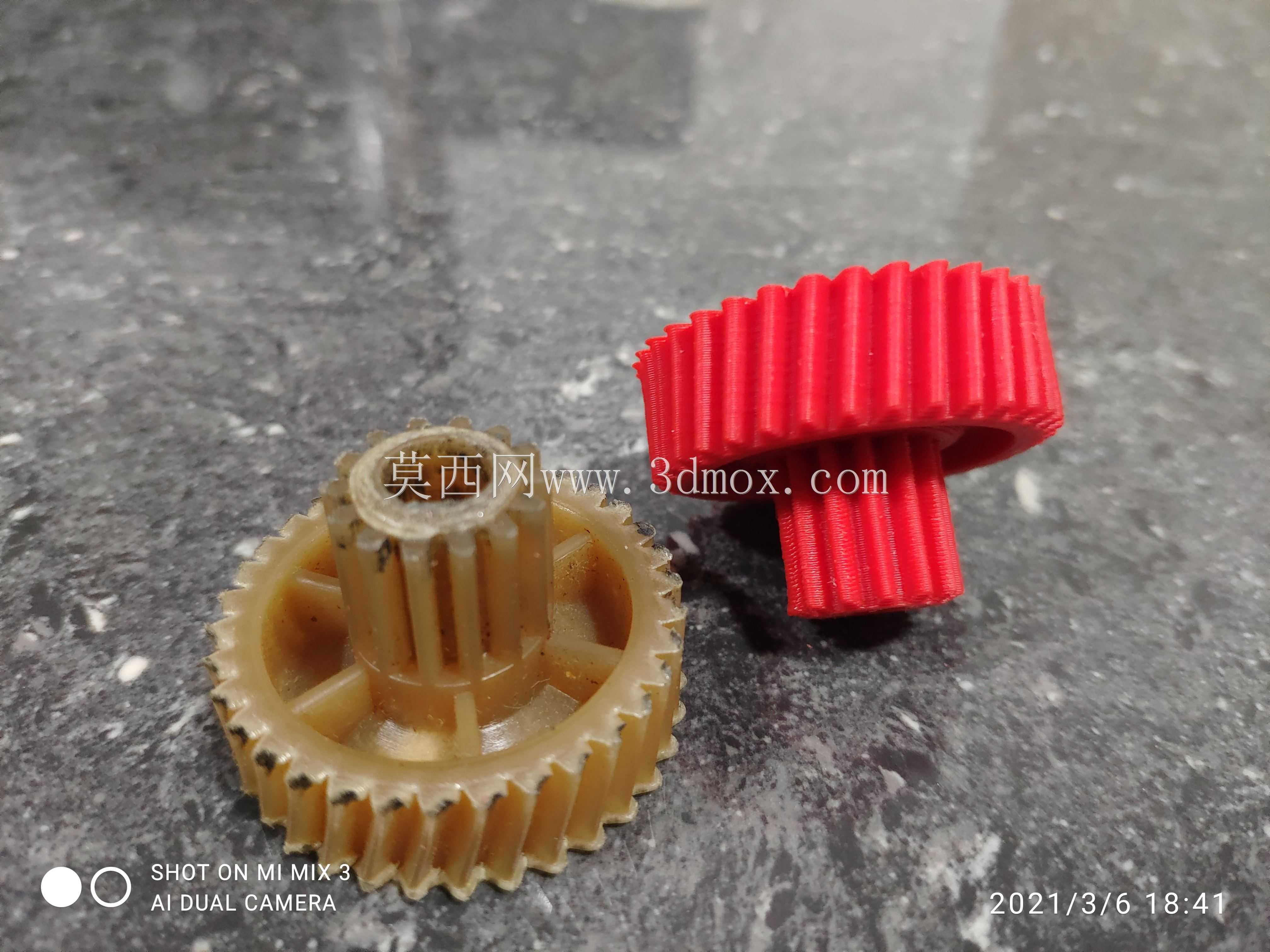

设计过程中充分考虑了家用绞肉机的安装边界限制，齿轮整体外径、轴向高度完全匹配原机的齿轮仓内部空间，齿顶圆与齿轮仓内壁预留了合理的运转间隙，不会出现运转剐蹭仓壁的问题；中心孔的孔径与传动轴采用过渡配合公差，既保证安装时能够顺利套入传动轴，又能避免长期运转后出现孔轴配合松动导致的传动异响。齿部参数完全匹配原机的啮合齿轮参数，齿厚、齿距精度满足小型食品加工设备的传动要求，既可以采用原厂同款的耐磨工程塑料注塑成型，也可通过3D打印制作快速替换件，满足应急维修需求。

在实际使用场景中，该齿轮承担着电机到绞肉螺杆的最后一级减速传动，当绞肉机处理冻肉、带软骨肉料时，齿轮需要承受瞬时的冲击负载，因此在结构设计上对齿根位置做了圆角过渡处理，减少应力集中，提升齿根的抗弯折能力；上下两段齿轮的同轴度公差控制在合理范围内，避免运转过程中出现偏摆，延长齿轮的使用寿命，同时也能降低传动过程中的振动，提升绞肉机运行的平稳性。
