踏板摩托车起动马达单向驱动齿轮组件

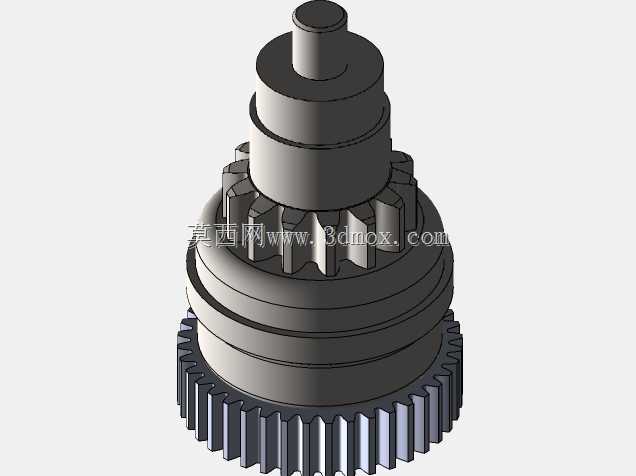

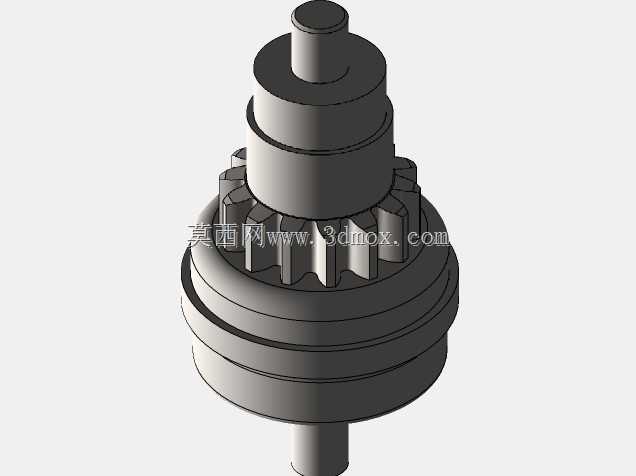

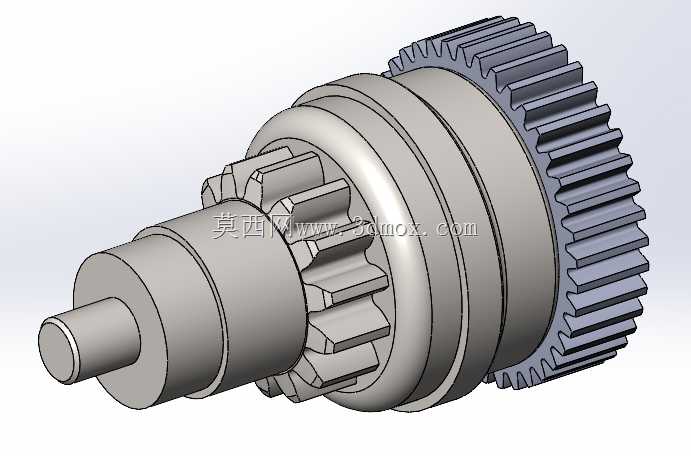

该部件是踏板摩托车电起动系统的核心传动构件，主要搭载于小排量踏板车型的起动马达与发动机曲轴之间，承担起动阶段的动力传递与起动后超速分离的核心作用，是电起动回路中不可或缺的安全传动部件。在实际使用场景中，当骑手按下起动按键时，起动马达输出的高转速低扭矩动力，会首先传递到该组件的小模数驱动齿端，通过内部的单向楔合结构将扭矩传递给外侧的大直径从动齿轮，大齿轮与发动机曲轴端的起动齿圈啮合，带动曲轴完成活塞往复、点火触发的整套起动流程；当发动机成功点火进入自持运转状态后，曲轴转速会快速反超起动马达的输出转速，此时组件内部的单向结构会自动打滑脱开，切断曲轴与起动马达之间的动力传递，避免发动机反拖起动马达造成马达超速烧毁、齿轮打齿的故障，同时也能降低起动阶段的运转阻力，让起动过程更顺畅。从功能特性来看，该组件采用同轴双联齿轮的结构布局，输入端为小模数渐开线直齿，与起动马达输出轴的齿形精准匹配，保证啮合间隙合理，起动过程无明显异响；输出端为大直径直齿，齿顶做了倒角修形处理，与曲轴齿圈啮合时能顺畅滑入啮合位置，避免顶齿卡滞；中间的单向离合结构采用滚柱楔合设计，楔合面做了高精度的表面硬化处理，能承受起动瞬间的冲击扭矩，长期使用也不会出现楔合打滑、起动空转的问题。设计过程中，首先根据目标车型的起动马达输出参数、曲轴起动阻力矩、齿圈安装位置确定了整体的传动比，保证马达输出扭矩经过减速增扭后足够克服发动机冷机状态下的压缩阻力；其次严格控制了各段轴径的同轴度公差，保证组件在轴套上转动灵活无卡滞，齿轮啮合的侧隙控制在合理区间，既不会因侧隙过大造成起动打齿异响，也不会因侧隙过小出现运转卡滞、热膨胀抱死的问题；同时对安装边界做了适配性设计，组件的轴向定位尺寸、轴套内径完全匹配原车起动轴的安装尺寸，可直接替换原车故障部件，无需额外改装。外形尺寸方面，组件整体为同轴回转结构，最大外径为外侧大齿轮的齿顶圆直径，总长度适配原车起动腔的安装空间，安装时仅需将组件套入起动定位轴，卡入轴向卡簧即可完成装配，安装边界与周边的起动马达、曲轴箱壳体、齿圈的安全间隙均经过校核，运转过程中不会与周边部件发生运动干涉，能在-30℃到120℃的工作环境下稳定工作，覆盖日常骑行的绝大多数使用场景，即使在低温冷起动、频繁点按起动开关的恶劣工况下，也能保证传动可靠、分离彻底，有效提升电起动系统的使用寿命。
