高度划线尺专用测量辅助卡装附件

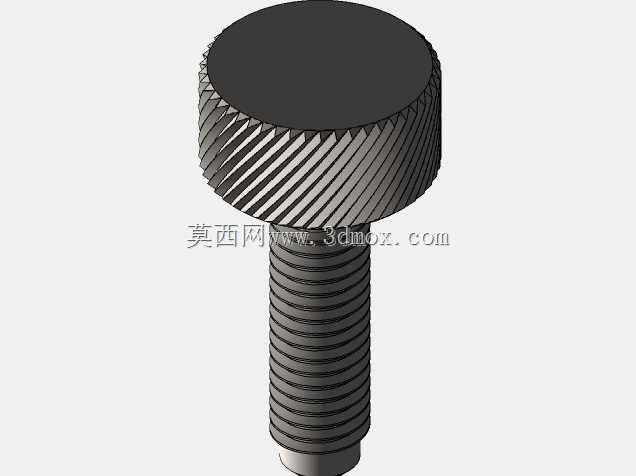

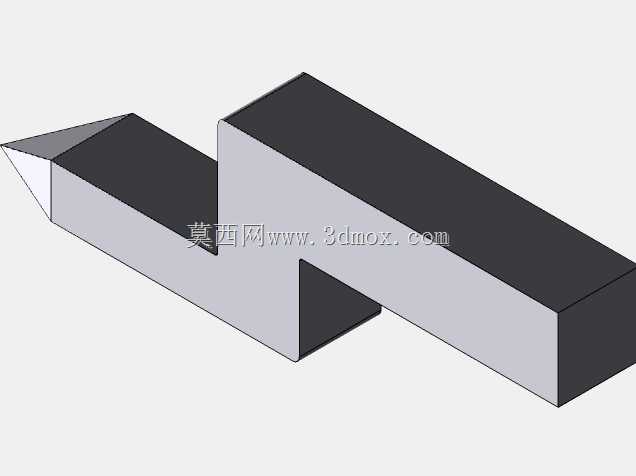

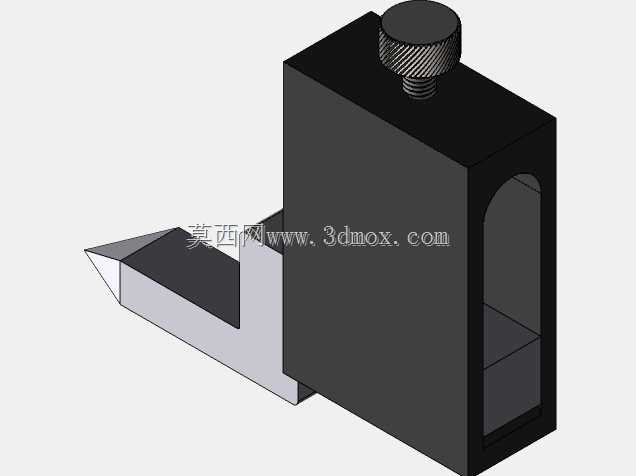

这款卡装式附件是专为高度游标划线尺（划线高度尺）开发的配套功能拓展辅具，主要应用于机械加工车间的划线工序、零部件尺寸复检、工装调试找正、钣金件轮廓标记等场景，能够弥补常规高度划线尺在窄槽划线、深腔定位、小尺寸台阶标记场景下的操作局限，解决原有划线爪长度不足、划线角度受限、无法伸入狭窄空间作业的痛点。在实际生产场景中，普通高度划线尺的原配划线爪多为固定平直结构，当需要在工件的沉台内侧、窄缝侧壁、阶梯孔端面完成划线标记时，原配爪部往往会被工件的上部结构遮挡，无法抵达目标作业面，这款附件通过卡装结构与原有尺身滑动座实现刚性连接，无需对尺身做任何改装，即可快速拓展划线作业的覆盖范围。从功能特性来看，附件整体采用分体式卡装结构，主体为带开口卡槽的矩形座体，卡槽的开口尺寸与常规高度划线尺的尺身截面尺寸匹配，安装时直接将卡槽对准尺身卡入，依靠顶部的滚花锁紧旋钮实现夹紧固定，旋钮的滚花纹路做了防滑处理，操作人员佩戴劳保手套也能徒手完成锁紧与松脱操作，无需额外借助扳手等工具。附件前端延伸出阶梯式的划线工作臂，臂部末端做了淬硬处理的尖状划线头，尖部角度经过精准修磨，既能够保证划线时的线条清晰度，又能减少尖部磨损，延长使用寿命；阶梯结构的工作臂可以避让工件的凸起边缘，让划线尖部能够顺利伸入到低于安装基准面的作业区域，完成常规划线爪无法触及的位置标记。从设计思路来看，这款附件的开发完全围绕一线机加工划线作业的实际痛点展开，整体结构没有多余的冗余设计，所有结构都服务于快速装夹、稳定定位、精准划线三个核心需求：卡装座的卡槽内侧做了小面积的平面贴合设计，保证装夹后不会出现绕尺身转动的偏移问题，锁紧旋钮的顶紧位置对应尺身的平整侧面，避免顶紧时划伤尺身的刻度面；延伸臂的长度经过反复验证，既保证足够的作业伸入距离，又不会因为臂长过长导致装夹后刚性不足，出现划线抖动、偏移的问题。从安装边界与尺寸适配来看，这款附件的卡槽宽度适配市面主流量程的高度游标划线尺尺身，安装后整体突出尺身正面的厚度控制在合理范围，不会影响高度尺在平台上的移动操作，也不会和划线平台上的其他工装、工件产生干涉；延伸臂的阶梯落差尺寸经过精准计算，划线尖部的高度基准与卡装座的滑动基准面保持严格的位置对应，装夹完成后不需要重新校准高度尺的零位，即可直接投入使用，能够有效减少作业前的准备时间，提升划线工序的作业效率。在实际使用过程中，这款附件除了完成常规的划线作业外，还可以配合百分表架完成工件的平面度找正、台阶高度差测量等拓展作业，一附件多用，能够帮助一线操作人员减少工装更换频次，降低多辅具采购的成本。
