抛物面天线反射器扫描逆向结构

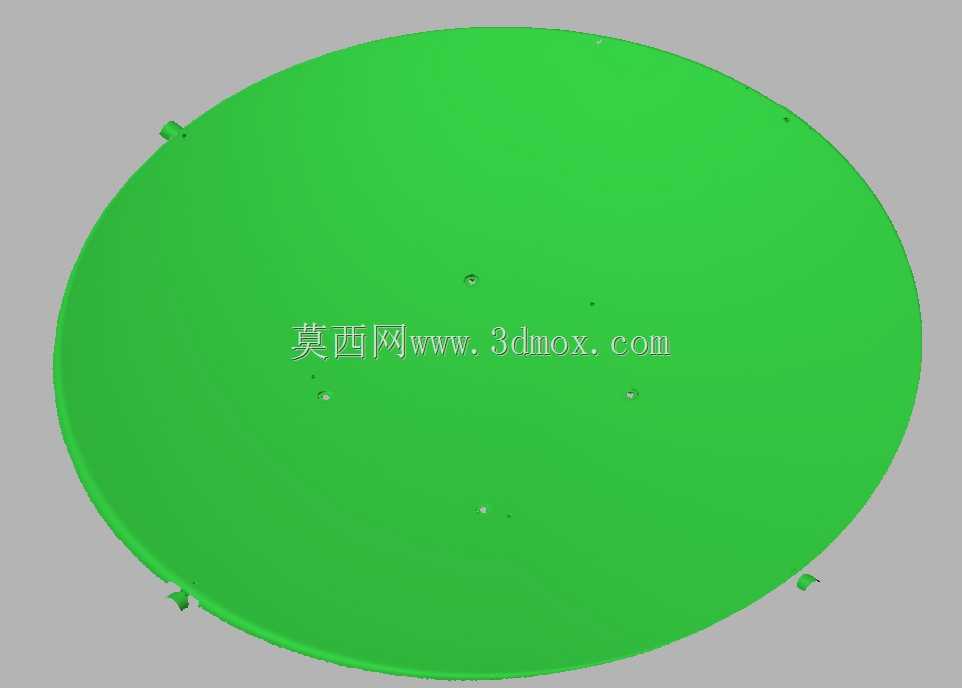

该反射器是无线通讯链路、卫星地面接收、微波传输系统中的核心射频配套部件，主要承担空间电磁波的汇聚反射功能，能够将自由空间中传播的微弱射频信号定向反射至馈源位置，大幅提升信号接收强度与传输增益，同时在发射工况下可将馈源输出的球面波经反射整形为定向平面波束，压缩信号发散角，提升远距离传输的有效覆盖半径，广泛应用在地面基站补点、偏远地区卫星信号接收、点对点微波通讯组网、野外应急通讯站点搭建等场景中。从结构特性来看，该反射器采用标准旋转抛物面的曲面构型，曲面轮廓精度直接决定信号反射的相位一致性，本次通过三维扫描获取的实体曲面数据，完整还原了实物表面的成型特征，包括边缘处预留的安装凸耳结构，这类凸耳沿反射器外缘均匀分布，用于反射面与背部支撑桁架、俯仰调节机构的紧固连接，安装时可通过凸耳上的定位孔快速完成反射面的姿态校准，保证反射面的焦点与馈源相位中心完全重合，避免信号散焦带来的增益损耗。反射面整体为薄壳式结构，在保证曲面刚度的前提下尽可能降低整体自重，减少户外安装时支撑结构的载荷负担，曲面背部可根据实际使用需求加装加强筋结构，提升大风工况下的抗形变能力，避免强风环境下反射面变形导致信号指向偏移。从设计落地的角度来看，这类扫描获取的反射器模型可直接用于老旧通讯天线的维修替换，针对已停产、无原始设计图纸的在用天线反射面，通过逆向扫描获取的三维数据可直接开模复刻，大幅缩短备件的生产周期，也可用于现有天线的性能优化仿真，将扫描模型导入电磁仿真软件后，可结合实际曲面偏差计算真实增益值，为馈源位置调整、反射面修型提供精准的数据支撑。在安装边界层面，该反射器的外缘凸耳安装孔位遵循通用通讯天线的安装尺寸规范，可适配多数常规口径的天线支撑支架，无需额外定制转接结构，安装时需保证反射面的朝向对准信号来波方向，同时预留足够的俯仰、水平旋转调节空间，避免周边遮挡物对信号传输路径造成阻挡，薄壳结构的边缘做了卷边强化处理，既能够提升整体结构强度，也可避免安装过程中薄边划伤作业人员，适配户外长期使用的耐候要求。
