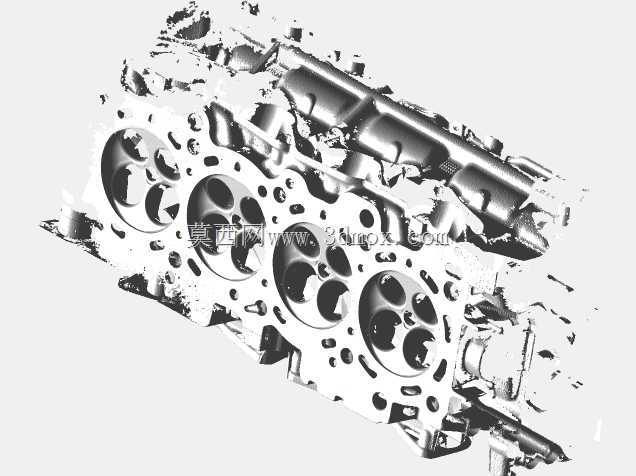

汽车发动机气缸盖总成结构三维数模

　　在汽车动力系统的开发流程里，气缸盖作为发动机核心承压与功能集成部件，其结构设计直接决定了整机的动力输出效率、热管理表现与长期运行可靠性，这套三维结构完整还原了量产直列四缸发动机气缸盖的全部细节特征，覆盖了从燃烧室成型到周边附件安装的全维度结构要素。从实际装车场景来看，该部件安装于气缸体上方，通过缸盖螺栓与缸体、气缸垫压紧密封，共同构成封闭的燃烧室空间，同时集成了进排气气流通道、冷却循环水道、润滑油道、气门安装座、喷油器/火花塞安装孔、凸轮轴轴承位等核心功能结构，是发动机配气机构、冷却系统、润滑系统、燃油供给系统的交汇安装载体。

　　设计层面上，该结构首先围绕燃烧室的密封需求做了本体刚度匹配，本体采用一体式铸造成型的基体结构，对应四个气缸的燃烧室区域做了局部加厚处理，螺栓孔位围绕每个燃烧室均匀排布，确保压紧力能够均匀覆盖气缸垫的密封环带，避免高压燃气泄漏。进排气道的走向采用了经过气道试验验证的流线型曲面设计，进气道的滚流角度经过优化，能够在进气行程中让进入气缸的空气形成规则滚流，加快油气混合速率，提升燃烧效率；排气道则采用了不等长截面的渐变设计，兼顾排气顺畅度与排气脉冲的利用效率，降低排气背压。

　　冷却系统的结构设计是这类部件的核心难点，这套数模里完整还原了缸盖内部的冷却水腔结构，鼻梁区（进排气门之间的狭窄区域）布置了定向导流的水套通道，能够让冷却液第一时间冲刷燃烧室最高热负荷区域，避免局部过热导致的开裂、爆震等问题；水腔的流道截面经过渐变设计，从缸体上水孔进入的冷却液能够按照预设路径依次覆盖燃烧室顶部、排气道周围、喷油器安装座周边，最终从缸盖后端的出水口进入节温器壳体，整个流道没有流动死区，确保全工况下的热平衡均匀性。润滑油道则采用了深孔加工的直通式通道设计，主油道来的润滑油通过缸垫上的对应油孔进入缸盖，分别供给凸轮轴轴承、气门挺柱、液压挺杆等摩擦副，油道的孔径匹配各润滑点的机油流量需求，既保证摩擦副的充分润滑，又避免机油压力损失过大。

　　从安装边界来看，该缸盖的底面为精加工平面，平面度公差控制在0.05mm以内，与缸体上平面的配合精度满足密封要求；周边的安装接口包含了进气管安装法兰面、排气管安装法兰面、气门室盖安装止口、正时罩壳安装定位面、附件支架安装螺纹孔等，所有接口的位置度公差都按照量产装车的要求做了结构匹配，安装孔位的深度、螺纹规格都符合通用发动机的设计规范。气门座圈的安装孔采用了过盈配合的尺寸设计，导管孔与座圈孔的同轴度控制在0.02mm以内，确保气门上下运动的导向精度，避免气门偏磨导致的密封失效。

　　在结构强度层面，缸盖的壁厚设计做了差异化处理，高负荷区域如燃烧室周围、螺栓凸台位置的壁厚适当加大，低负荷区域如非承压的外壁位置做了薄壁化处理，在保证整体刚度满足爆压承受要求的前提下，尽可能降低部件自重。数模中还还原了缸盖表面的加强筋结构，这些加强筋沿着螺栓压紧力的传递方向布置，能够有效分散螺栓预紧力与燃烧压力带来的结构应力，避免长期运行后出现应力变形。对于三维建模从业者而言，这套结构能够直观展示复杂铸件内部空腔的建模思路，尤其是水套、油道这类随形曲面的构建逻辑，以及多系统集成部件的接口匹配设计方法；对于动力系统选型与结构设计人员来说，该数模可作为四缸汽油机气缸盖结构设计的参考样本，用于校核安装边界、梳理功能结构布局、验证结构设计的合理性，也可用于教学场景下的发动机结构拆解演示，帮助从业者理解气缸盖各结构对应的实际功能与设计考量。
