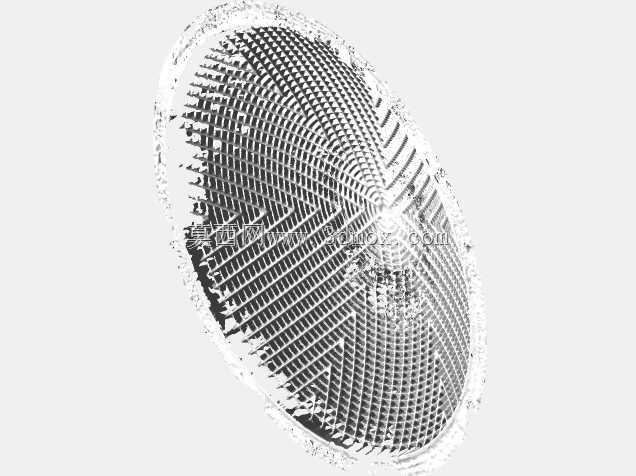

菲涅尔结构光学透镜三维建模设计

　　在照明工程、光学传感、聚光光伏等多个工程领域，这类带细密环形纹理的透镜都是核心的光路调控部件，和传统平凸、双凸透镜相比，它的核心优势是在保证等效焦距与聚光效率的前提下，大幅压缩元件整体厚度，降低材料用量与装配空间占用。从实际应用场景来看，这类透镜常被用在大功率LED投光灯的出光端、交通信号灯的配光结构、太阳能聚光模组的光线汇聚单元，甚至部分红外感应设备的信号接收端也会采用同结构设计，用来调整光线的出射角度，把发散的光源光线整形成预设角度的平行光或者汇聚光斑，避免无效光区的能量损耗。

　　做这个结构的三维建模时，首先要明确的是光学面的微结构排布逻辑，它的每一圈环形棱纹其实对应传统凸透镜对应位置的曲面曲率，建模时不能简单做环形阵列的重复纹理，要根据焦距参数逐圈计算每个环带的截面倾角，保证光线穿过每个环带时的折射角度符合光路设计要求，否则会出现光斑杂影、聚光效率不达标的问题。很多新手建模时容易忽略环带之间的过渡圆角，实际开模或者3D打印验证时，尖锐的棱边不仅会造成加工脱模困难，还会在棱边位置产生光线的漫反射，影响最终的配光效果，所以每个环带的非工作面都要做极小尺寸的倒角处理，既不影响光学工作面的折射效果，又能提升加工可行性。

　　从安装适配的角度来说，这类透镜的外形多为圆形薄片状结构，边缘通常会预留1-2mm宽度的平整安装边，用来打胶固定或者卡入配套的透镜压圈，建模时要注意安装边的平面度公差，装配时如果安装边翘曲，会导致透镜整体倾斜，直接造成出光光斑偏移中心。透镜的整体厚度通常根据口径大小调整，小口径（100mm以内）的透镜厚度一般控制在3-5mm，大口径的聚光用透镜厚度也不会超过10mm，相比同焦距的传统玻璃凸透镜厚度能减少70%以上，不管是做嵌入式灯具安装还是集成到紧凑的光学模组里，都能大幅节省Z向的安装空间。

　　在结构细节上，透镜的光学工作面分为入射面和出射面，这类菲涅尔结构通常把带纹理的一面作为入射面靠近光源，光滑的一面作为出射面朝外，这样能减少外部灰尘积在纹理缝隙里影响透光率，日常维护时只需要擦拭光滑外表面即可。建模时还要考虑材料的光学特性，常用的PMMA或者PC材料的折射率不同，对应的环带倾角计算值也有差异，不能直接套用不同材料的结构参数，否则实际装配后会出现焦距偏差，达不到预设的聚光效果。另外，部分户外使用的透镜，边缘还要设计防水胶圈的安装槽，和灯具外壳配合时能达到IP65以上的防护等级，避免雨水进入灯体内部损坏电路元件。

　　从实际选型适配的角度，设计时还要匹配对应光源的发光面尺寸，如果光源发光面过大，超出透镜的有效入射范围，会有部分光线无法经过透镜调控直接溢出，形成杂散光影响配光效果，所以建模时要在透镜的有效光学区和边缘安装边之间做明确的分界，有效光学区的直径要比对应光源的发光面直径大20%左右，保证光源发出的所有有效光线都能经过透镜的纹理面折射调控。很多工程现场出现的配光不均匀问题，往往不是透镜纹理本身的曲率问题，而是安装时透镜和光源的间距没有匹配设计焦距，或者透镜中心和光源中心没有对中，所以在配套的结构设计里，通常会在透镜安装位设计定位止口，保证装配时的同轴度公差控制在0.2mm以内，避免人工装配的误差影响光学性能。
