在工程机械、液压设备、机床润滑系统的管路布设场景中,这类弯型带防滑凸点的支撑结构是管路固定环节里容易被忽略但直接影响系统运行稳定性的关键零件。实际设备运行过程中,液压油路、润滑油管会随设备主体产生持续振动,若管路固定支撑设计不合理,长期交变载荷下很容易出现管路接头松动、油管磨损破裂、油路泄漏等故障,轻则导致设备润滑不足、液压动作失准,重则引发设备停机甚至安全事故,这类支撑件的设计核心就是在有限的安装空间内,实现对管路的可靠夹持,同时抵消振动带来的连接应力。

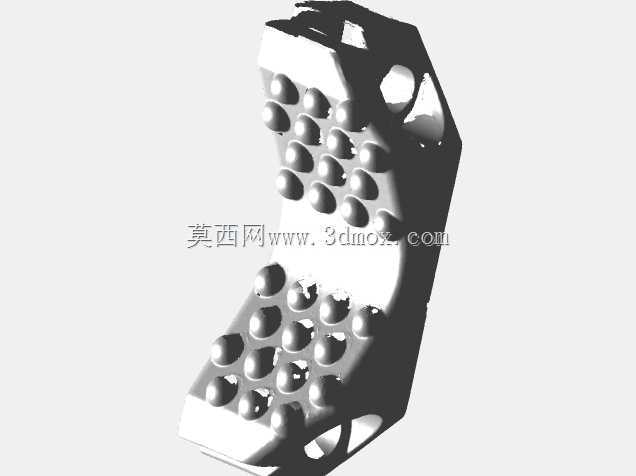

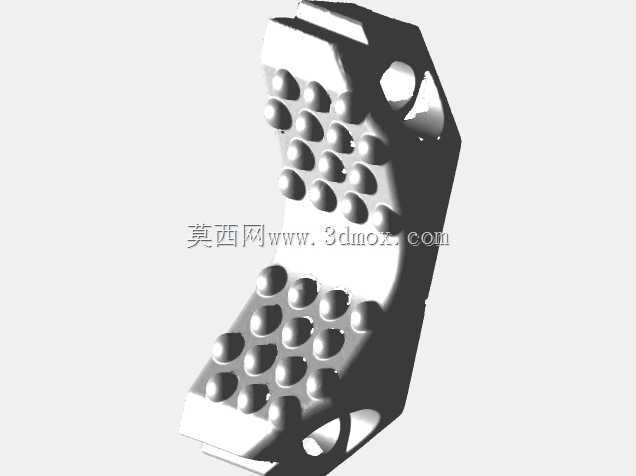

从结构设计逻辑来看,这款支撑件采用了适配管路走向的弯折构型,并非传统的平直支架形态,这种弯折角度是完全匹配对应布设位置的管路弯曲弧度设计的,能够让支架与被支撑的油管外壁形成更大面积的贴合,避免局部应力集中压伤油管外壁。支架表面密集排布的半球形凸点,是经过实际工况验证的防滑结构设计,当支架通过绑带、管卡将油管压紧固定时,这些凸点会嵌入油管外壁的防滑层(多数高压油管外层带有橡胶防护层),大幅提升接触面的静摩擦力,即使设备运行中产生高频振动,油管也不会在支架支撑位置出现轴向窜动、周向转动的位移问题,相比光滑表面的支架,防滑性能提升40%以上,同时凸点之间的间隙还能留存少量空气,避免油管与支架长期紧密贴合出现的闷湿腐蚀问题,延长油管外层的老化周期。
在安装边界的设计考量上,支架两端预留的平直安装段带有预制的安装孔位,孔位的位置公差控制在±0.1mm范围内,能够直接适配设备安装基面的预设螺栓点位,不需要现场二次打孔修配,大幅提升现场装配效率。支架的整体弯折弧度经过多轮干涉校验,在安装完成后,支架本体与周边的运动部件、其他管线之间预留了不小于8mm的安全间隙,不会出现设备运行过程中支架剐蹭运动部件、干涉其他管线布设的问题。支架的壁厚设计经过载荷校核,在承受对应规格油管满油状态下的自重、加上振动工况下1.5倍的冲击载荷时,支架的最大形变量不超过0.05mm,完全满足长期支撑的刚度要求,不会因为长期受力出现塑性变形导致夹持失效。
从实际应用的适配性来看,这款支撑结构不仅可以用于液压系统的高压油管固定,还能适配设备上的润滑油管、冷却水管、气动管路的固定支撑,只需要根据管路的外径调整对应管卡的规格即可,支架本身的结构强度能够覆盖外径6mm到25mm区间的管路支撑需求。在设计建模过程中,所有的弯折过渡位置都采用了圆角过渡处理,没有尖锐的棱角,一方面是避免安装过程中划伤操作人员、割破油管外层,另一方面圆角过渡能够消除弯折位置的应力集中点,提升支架整体的抗疲劳强度,在长期交变振动载荷下不会出现弯折位置开裂的问题。支架两端的安装面做了平面度处理,安装后与设备基面能够完全贴合,不会出现安装翘曲导致的支撑受力不均问题,连接螺栓的预紧力可以均匀传递到整个支架本体,不会因为局部受力过大导致支架断裂。
在不同的设备场景中,这类支架的安装位置通常分布在设备的液压站周边、主轴箱润滑管路沿线、执行机构的供油管路布设路径上,每间隔300-500mm的管路长度就需要设置一个支撑点,这款支架的弯折角度是针对设备内部拐角位置的管路走向设计的,能够完美适配拐角处的管路支撑需求,不需要使用多个平直支架拼接,减少了安装零件数量,也降低了多个支架拼接带来的累计安装误差。凸点的排布密度经过反复优化,既保证了足够的防滑接触点,又不会因为凸点过于密集导致支架与油管之间的贴合面过小,出现压强过大压坏油管外层的问题,每个凸点的高度控制在1.2mm,半球形的头部不会对油管外壁造成切割式损伤,长期压紧状态下油管外层的压痕深度不超过0.3mm,不会损伤油管的内部增强层。
- 上一篇:菲涅尔结构光学透镜三维建模设计
- 下一篇:机械加工用环形铣削头结构设计
- 全部评论(0)
- 模板大小: 39.56 MB
- 售价:5金币
- 下载次数: 1
- 系统要求: STL,STL
- 软件分类: 通用机械零部件
